编号：

T2222602M

设计简介：

本设计是基于单片机的新能源汽车全车灯光控制系统设计，主要实现以下功能：

1.通过光敏电阻采集对应光照强度
2.通过OLED显示对应参数
3.通过按键调节对应阈值等操作
4.系统能够控制包括前照灯、转向灯（左、右）、刹车灯、倒车灯、雾灯的亮灭，能够通过检测外界光线的强度，控制其大灯的灯光变换

电源： 5V
传感器：光敏电阻
单片机：STM32F103C8T6
人机交互：独立按键
执行器：USB灯，led、蜂鸣器

标签：STM32、OLED12864、光敏电阻、USB灯、led、蜂鸣器

题目扩展：基于单片机的新能源汽车电池监测系统、基于单片机的新能源汽车电池监测系统

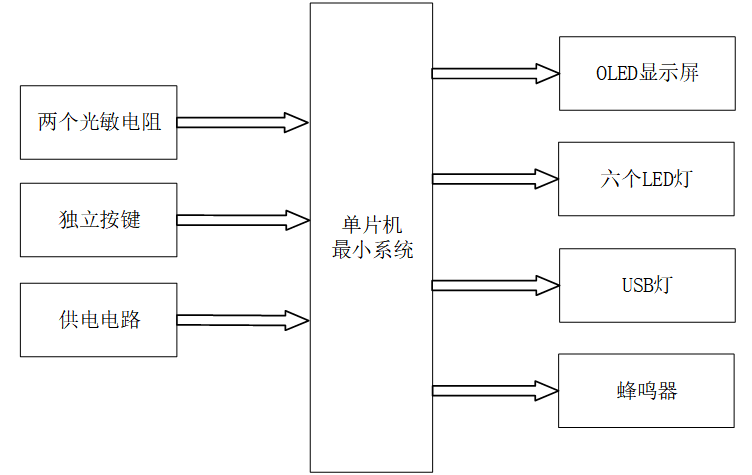

新能源汽车全车灯光控制系统设计

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 光敏电阻模块：共2个，用于检测外界光线强度及对向车辆灯光强度，实现前照灯亮度自适应调节
2. 独立按键模块：用于手动切换前照灯、转向灯、刹车灯、倒车灯、雾灯的工作状态及设置灯光参数
3. 供电电路：为整个系统提供稳定的电源供应

三、输出部分

1. OLED 显示屏：用于实时显示当前前照灯亮度状态、各灯光工作状态及光线强度数据
2. LED灯模块：共6个，分别对应前照灯、左转向灯、右转向灯、刹车灯、倒车灯、雾灯的亮灭控制
3. USB灯模块：用于辅助补充照明或特定场景下的灯光控制
4. 蜂鸣器模块：用于灯光操作提示或故障状态下的报警提示
