设计编号：T2222602M
实物视频演示：
软件安装：

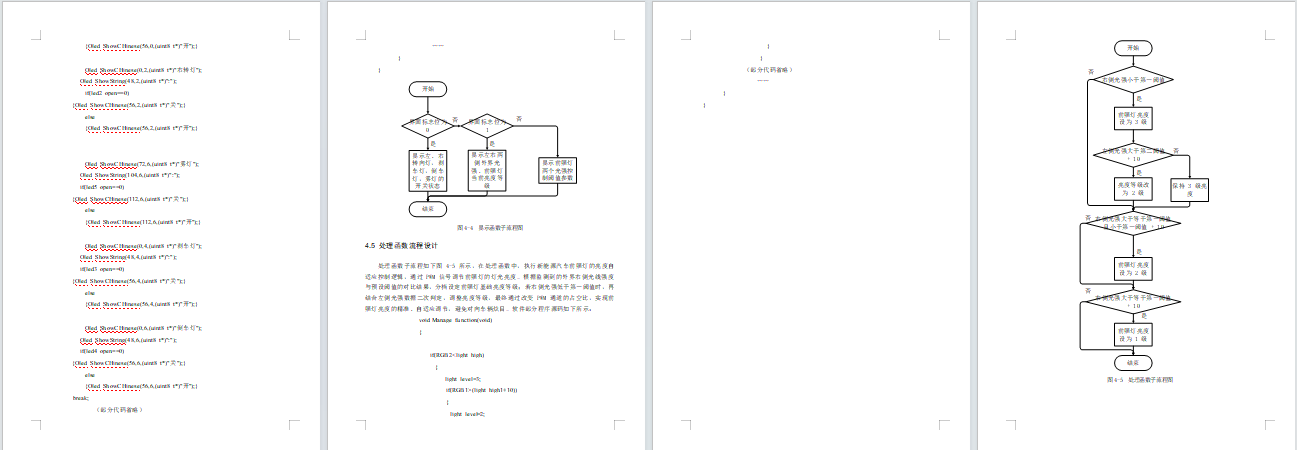

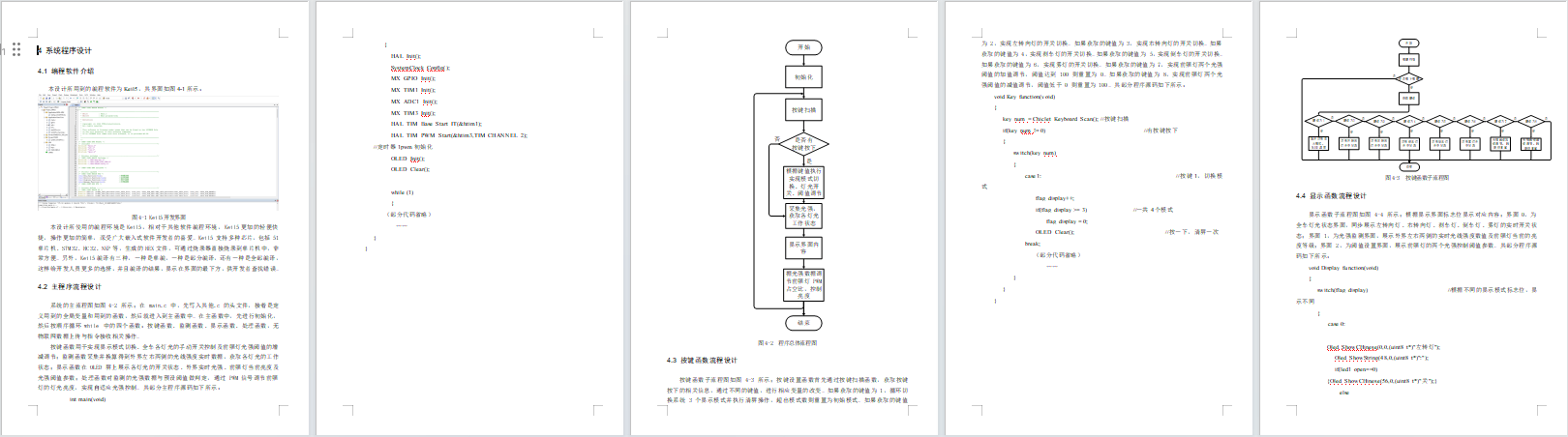

资料预览

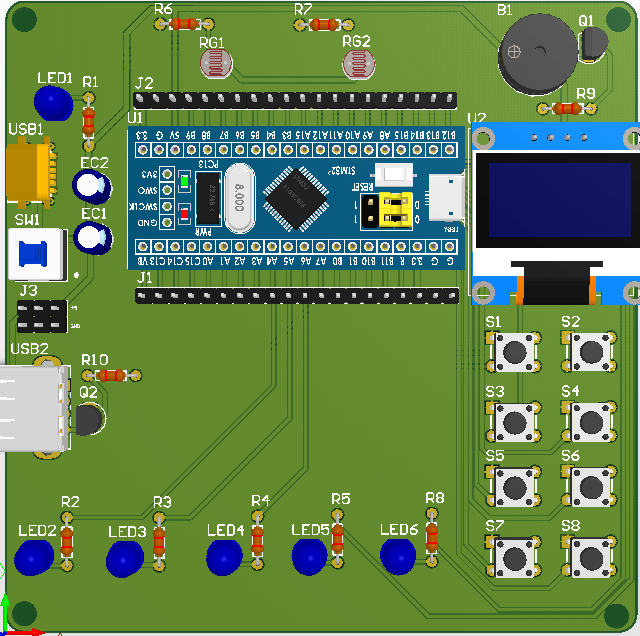

效果图：
总体资料：

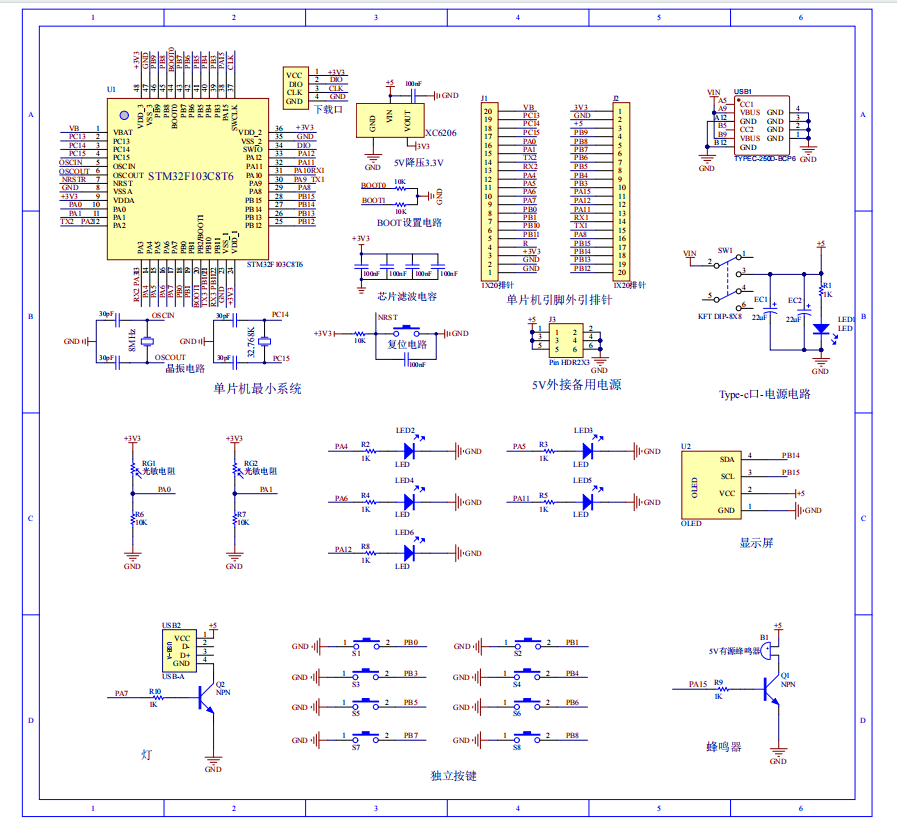

原理图：
软件设计流程：

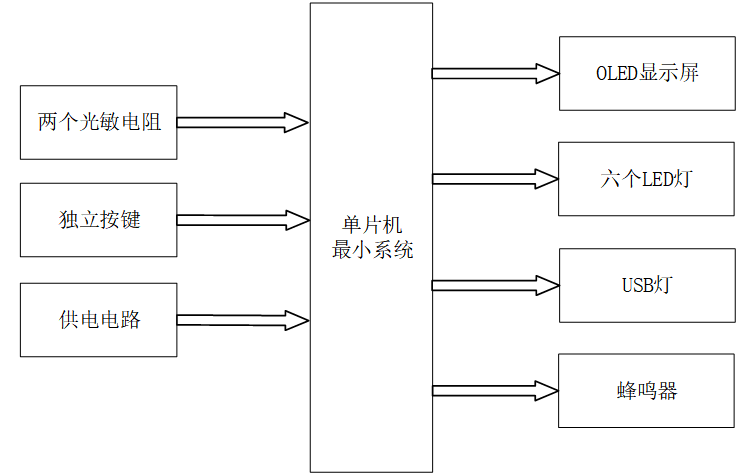

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的新能源汽车全车灯光控制系统，其中包含中控部分、输入部分和输出部分。中控部分采用 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由三部分组成，第一部分是两个光敏电阻，用于检测外界光线强度及对向车辆灯光强度，实现前照灯亮度自适应调节；第二部分是独立按键，用于手动切换前照灯、转向灯、刹车灯、倒车灯、雾灯的工作状态及设置灯光参数；第三部分是供电电路，为整个系统提供稳定的电源供应。
输出由四部分组成，第一部分是 OLED 显示屏，用于实时显示当前前照灯亮度状态、各灯光工作状态及光线强度数据；第二部分是六个 LED 灯，分别对应前照灯、左转向灯、右转向灯、刹车灯、倒车灯、雾灯的亮灭控制；第三部分是 USB 灯，用于辅助补充照明或特定场景下的灯光控制；第四部分是蜂鸣器，用于灯光操作提示或故障状态下的报警提示。

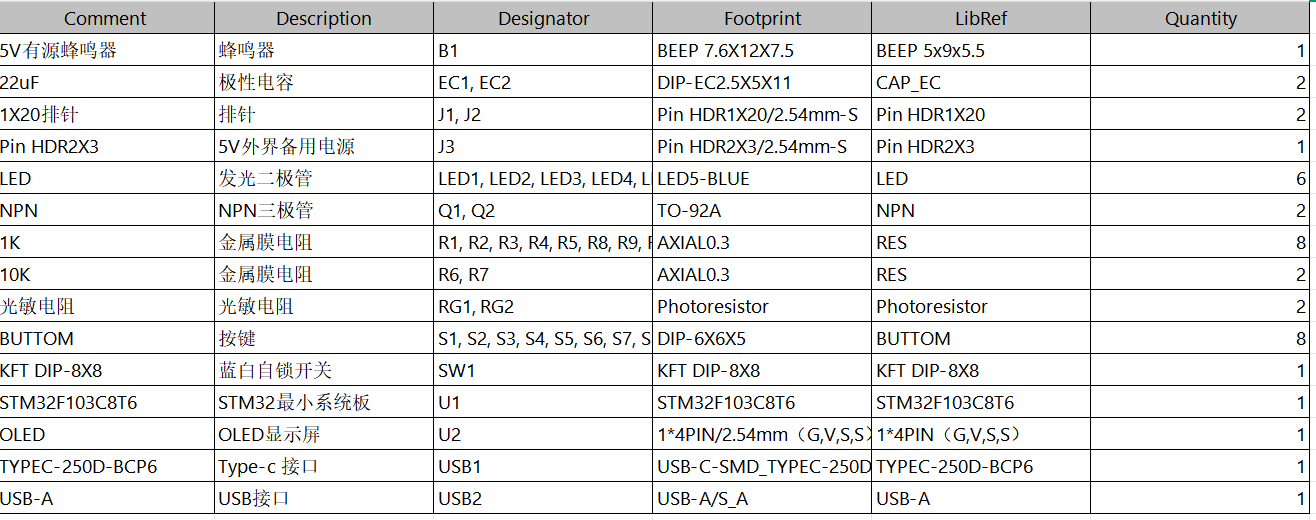

硬件清单：
