编号：

T2242602M

设计简介：

本设计是基于单片机的光伏储能一体化的智能停车场系统设计，主要实现以下功能：

1.通过光敏电阻检测环境光照强度
2.通过烟雾传感器检测烟雾浓度
3.通过时钟模块获取时间
4.通过OLED显示对应参数
5.通过按键调节对应阈值等操作
6.通过红外对管监测占车位情况，以双色LED指示灯直观呈现车位占用状况（绿色为空，红色为占用）
7.通过RFID实现车辆信息识别，符合要求的车辆可以进入
8.通过语音模块播报语音
9.通过控制舵机开启，实现抬杆放行

电源： 5V
传感器：光敏电阻、烟雾传感器（MQ-2）、时钟模块（DS1302）、红外对管、RFID自动识别模块（RFID-RC522）
单片机：STM32F103C8T6
人机交互：独立按键、语音模块（SU-03T）、OLED128X64
执行器：USB灯，舵机、水泵、蜂鸣器

标签：STM32、OLED12864、光敏电阻、MQ-2、DS1302、红外对管、RFID-RC522、SU-03T

题目扩展：基于物联网技术的智能停车场控制系统设计与实现、基于STM32的停车场车位引导系统

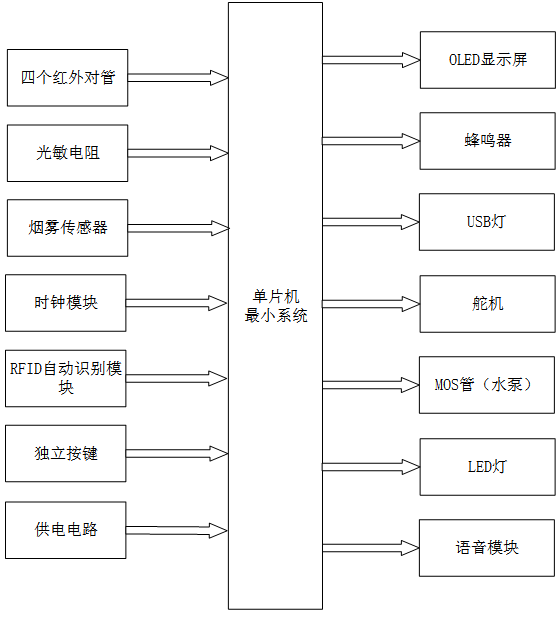

光伏储能一体化的智能停车场系统设计

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 红外对管模块：共4个，分别监测四个车位的占用情况，为车位状态统计与计费提供依据
2. 光敏电阻模块：用于检测环境光照强度，实现灯光亮度的三档调节
3. 烟雾传感器模块：用于监测停车场内烟雾浓度，触发火灾报警与消防联动
4. 时钟模块：用于提供精准的系统时间，支撑停车计时与计费功能
5. RFID自动识别模块：用于识别车辆信息，实现车辆进出权限验证、计时计费与余额充值
6. 独立按键模块：用于单价设置、灯光档位调节、参数配置及手动操作
7. 供电电路：通过太阳能板 + 蓄电池的光伏储能方式，为整个停车场系统提供稳定绿色电源

三、输出部分

1. OLED 显示屏：用于实时显示剩余车位数、各车位停车时间及对应计费金额
2. 蜂鸣器模块：用于无车位提醒、故障报警及烟雾浓度超标时的声光提示
3. USB灯模块：根据光照强度调节亮度，实现停车场照明的智能控制
4. 舵机控制模块：用于控制道闸抬杆放行，仅在有车位且车辆信息合法时开启
5. MOS管控制输出模块：驱动水泵实现烟雾超标时的消防喷淋联动
6. LED灯模块：每组车位配备双色 LED 指示灯，绿色表示空闲、红色表示占用，直观呈现车位状态
7. 语音模块：用于车辆进出时的欢迎播报、交费金额提示及火灾预警播报
