设计编号：T2242602M
实物视频演示：
软件安装：
资料预览

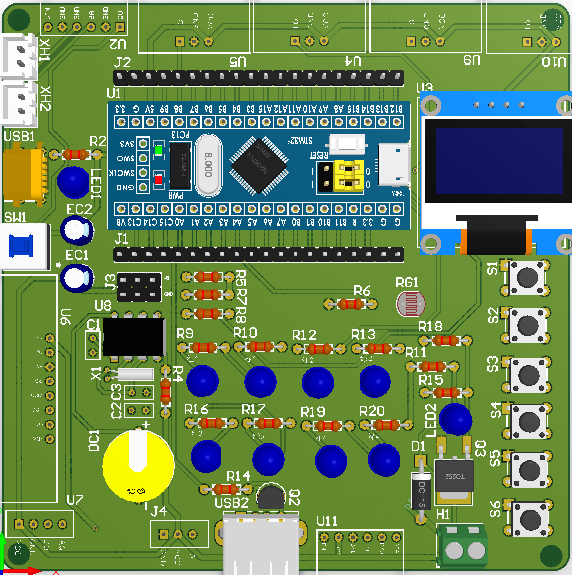

效果图：

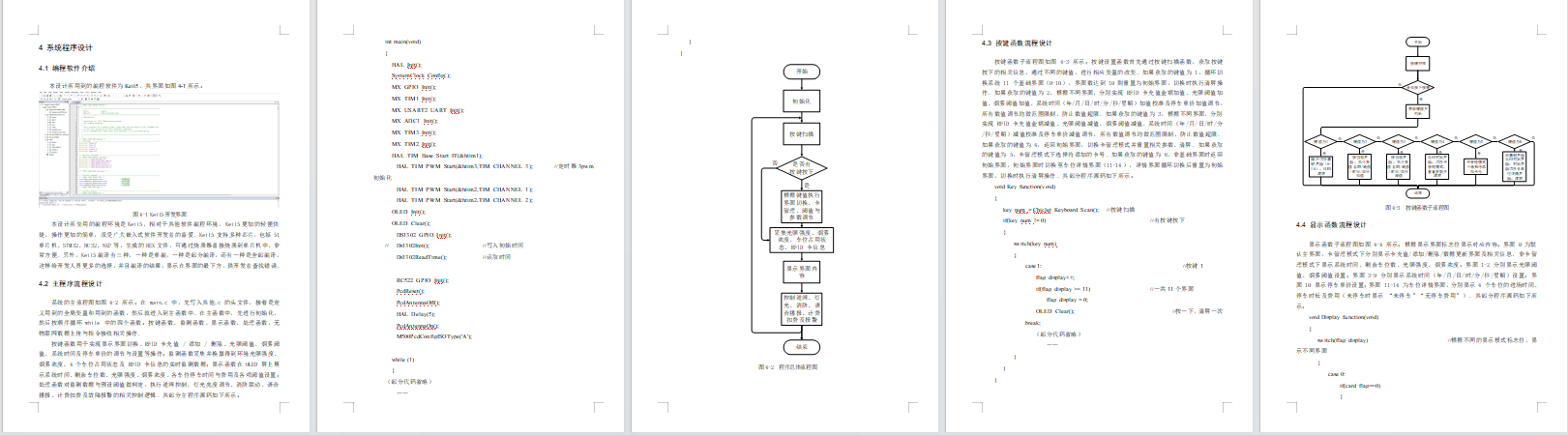

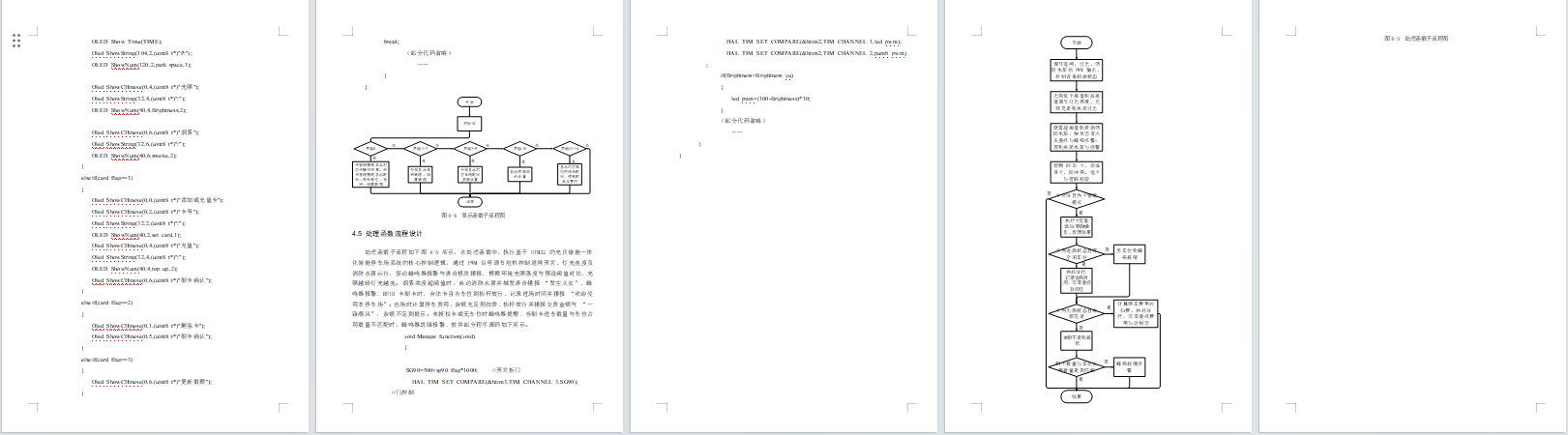

总体资料：

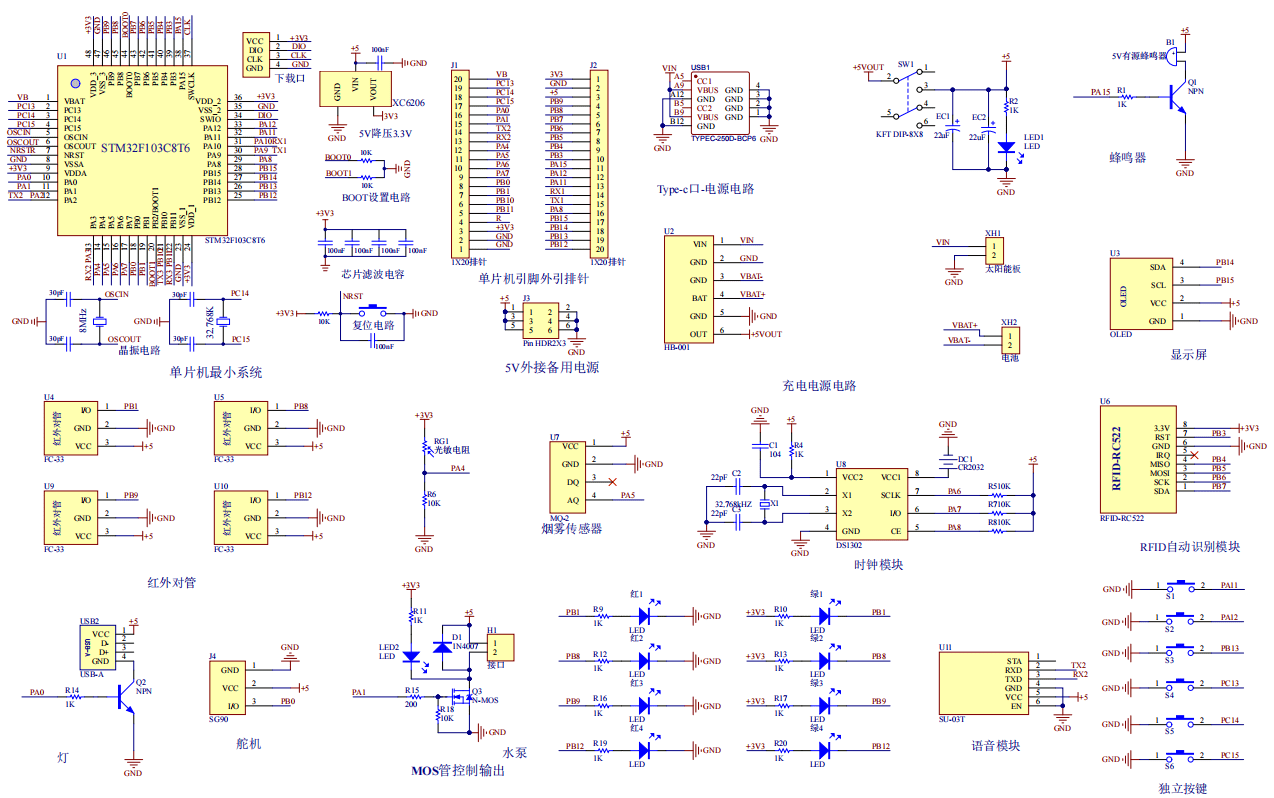

原理图：
软件设计流程：

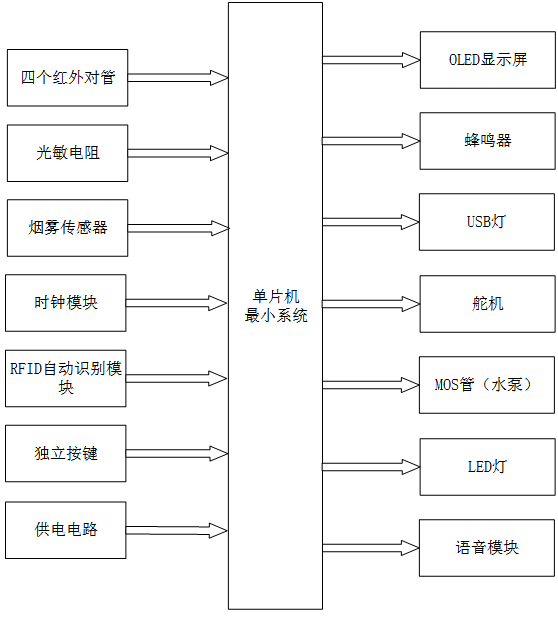

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的光伏储能一体化智能停车场系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是四个红外对管，分别监测四个车位的占用情况，为车位状态统计与计费提供依据；第二部分是光敏电阻，用于检测环境光照强度，实现灯光亮度的三档调节；第三部分是烟雾传感器，用于监测停车场内烟雾浓度，触发火灾报警与消防联动；第四部分是时钟模块，用于提供精准的系统时间，支撑停车计时与计费功能；第五部分是 RFID 自动识别模块，用于识别车辆信息，实现车辆进出权限验证、计时计费与余额充值；第六部分是独立按键，用于单价设置、灯光档位调节、参数配置及手动操作；第七部分是供电电路，通过太阳能板 + 蓄电池的光伏储能方式，为整个停车场系统提供稳定绿色电源。
输出由七部分组成，第一部分是 OLED 显示屏，用于实时显示剩余车位数、各车位停车时间及对应计费金额；第二部分是蜂鸣器，用于无车位提醒、故障报警及烟雾浓度超标时的声光提示；第三部分是 USB 灯，根据光照强度调节亮度，实现停车场照明的智能控制；第四部分是舵机，用于控制道闸抬杆放行，仅在有车位且车辆信息合法时开启；第五部分是 MOS 管控制输出，驱动水泵实现烟雾超标时的消防喷淋联动；第六部分是 LED 灯，每组车位配备双色 LED 指示灯，绿色表示空闲、红色表示占用，直观呈现车位状态；第七部分是语音模块，用于车辆进出时的欢迎播报、交费金额提示及火灾预警播报。

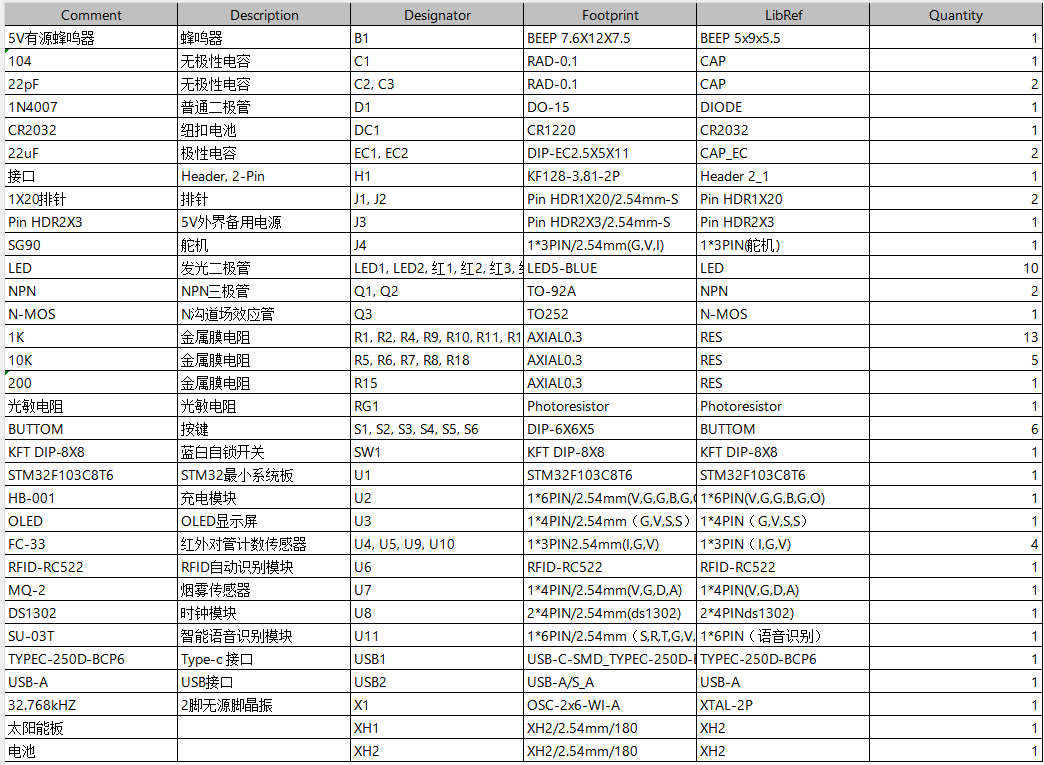

硬件清单：
