编号：

T2272602M

设计简介：

本设计是基于光伏供电的农村沼气池监控系统设计--STM32--OLED显示，主要实现以下功能：

1.通过光伏供电
2.通过甲醛传感器检测甲烷浓度3.通过温湿度传感器（DHT11）检测温湿度
4.通过一氧化碳（MQ-7）检测一氧化碳浓度
5.通过气压传感器检测池内气压
6.通过水位传感器监测沼气池内的料液液位，防止溢料或干池
7.通过WIFI实现数据传输，实现远程监控和管理，设置阈值，通过手机APP实现远程查看和控制。
8.通过按键设置对应数据阈值，超出阈值执行对应操作
9通过OLED显示对应参数

电源： 5V、太阳能板，电池
传感器：天然气传感器（MQ-4）、温湿度传感器（DHT11），CO传感器（MQ-7）、气压传感器、水位传感器
单片机：STM32F103C8T6
人机交互：独立按键
执行器：风扇、加热片、继电器、水泵、蜂鸣器
通讯：WIFI模块（ESP8266)

标签：STM32、OLED12864、MQ-4、DHT11，MQ-7、气压传感器、水位传感器、ESP8266

题目扩展：基于zigbee的校园宿舍环境的安全检测系统、校园智能饮水机系统设计与实现

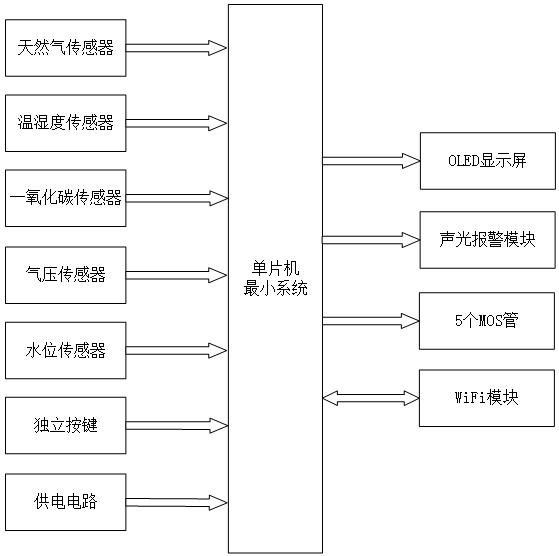

基于光伏供电的农村沼气池监控系统设计

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 天然气传感器模块（MQ-4）：用于检测沼气池内甲烷浓度
2. 温湿度传感器模块（DHT11）：用于监测池内温湿度
3. 一氧化碳传感器模块（MQ-7）：用于检测池内一氧化碳浓度
4. 气压传感器模块：用于监测池内气压
5. 水位传感器模块：用于监测料液液位
6. 独立按键模块：用于设置甲烷、温湿度、一氧化碳、气压、液位等阈值及模式切换
7. 供电电路（含光伏供电与充电电路）：给整个系统供电

三、输出部分

1. OLED 显示屏：用于显示甲烷浓度、温湿度、一氧化碳浓度、气压、液位及各项阈值设置数据
2. 声光报警模块：在甲烷、一氧化碳、气压、液位超限或温湿度异常时，触发蜂鸣器与 LED 灯报警
3. MOS管控制模块：共5个，分别控制风扇、加热、模拟切断电源、泄压、水泵设备的启停
4. WiFi 模块：实现与手机 APP 的双向数据传输，支持远程监控、阈值设置与设备控制
