设计编号：T2272602M

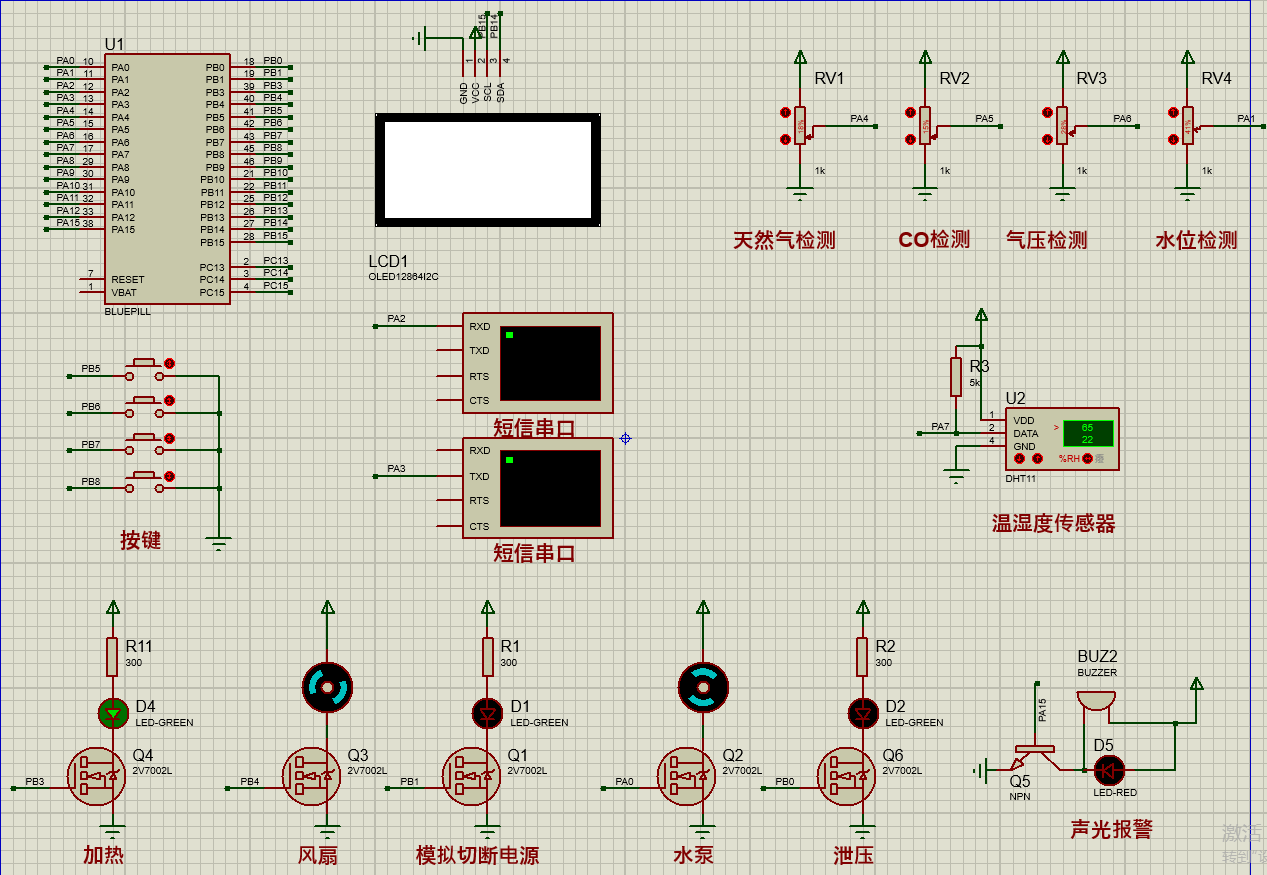

仿真视频演示：
软件安装：
资料预览
效果图：

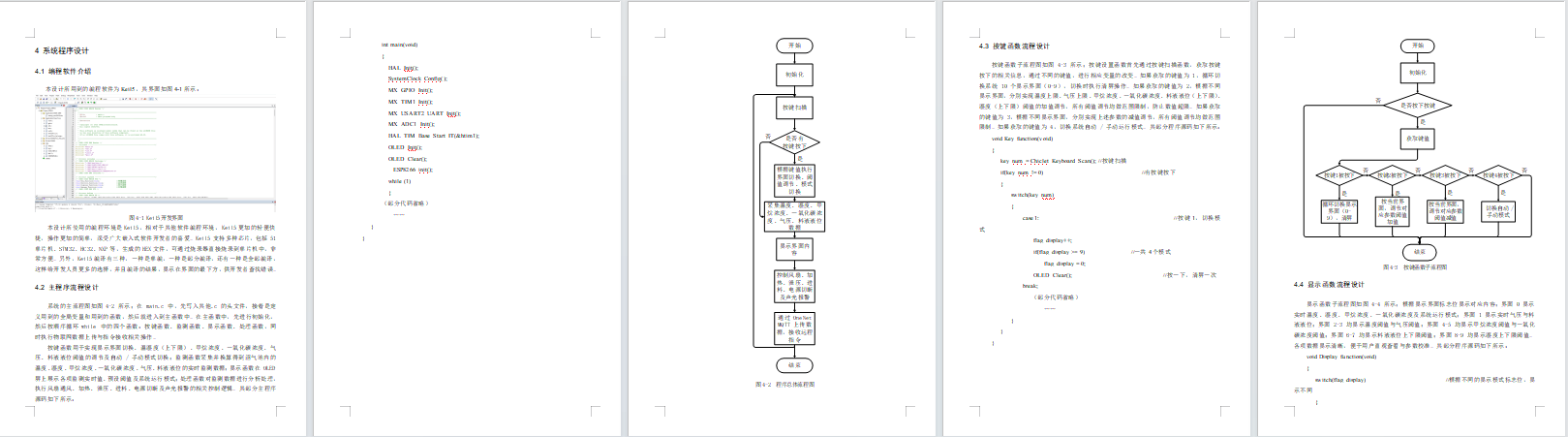

总体资料：
总体资料：

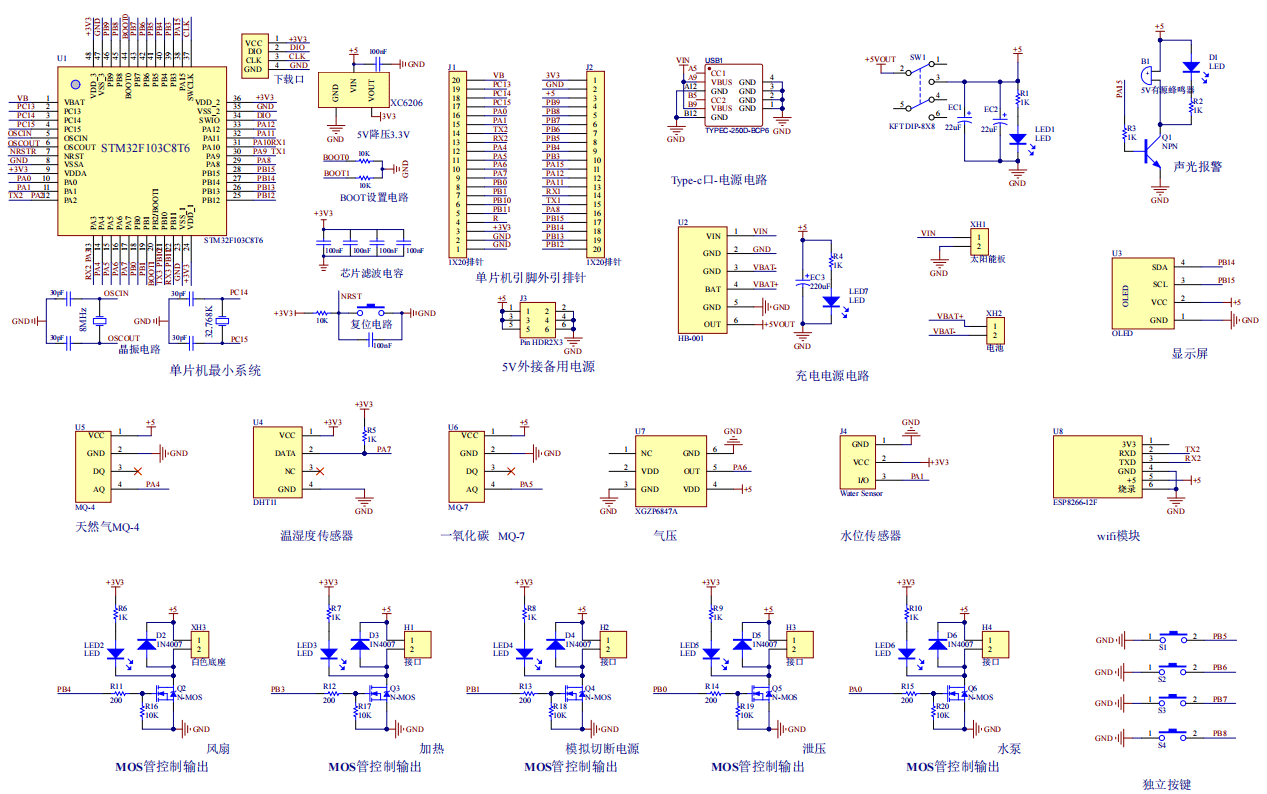

原理图：

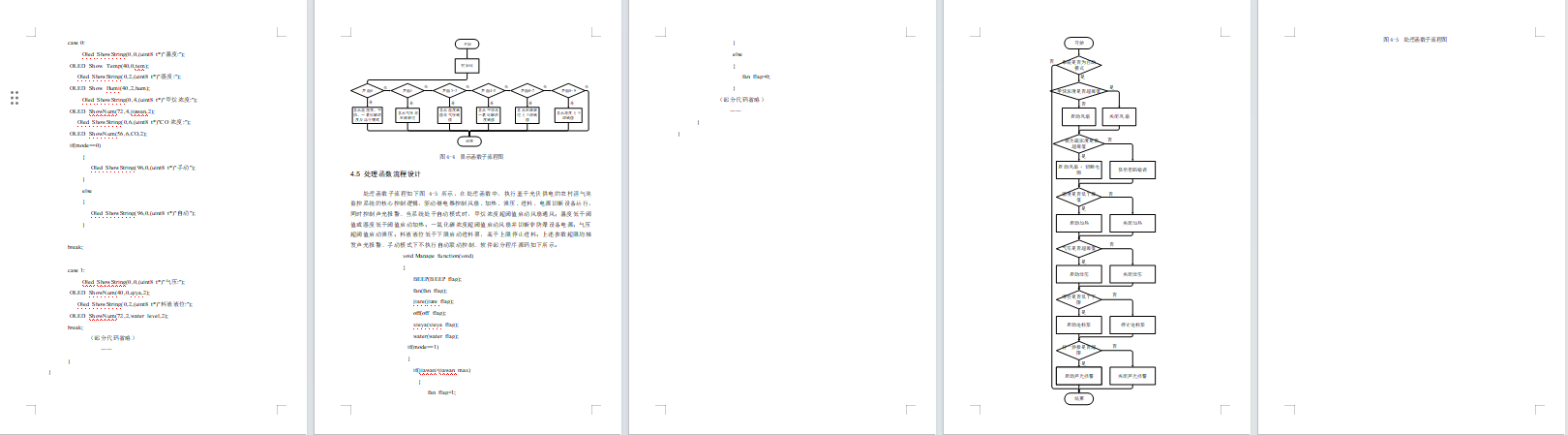

软件设计流程：

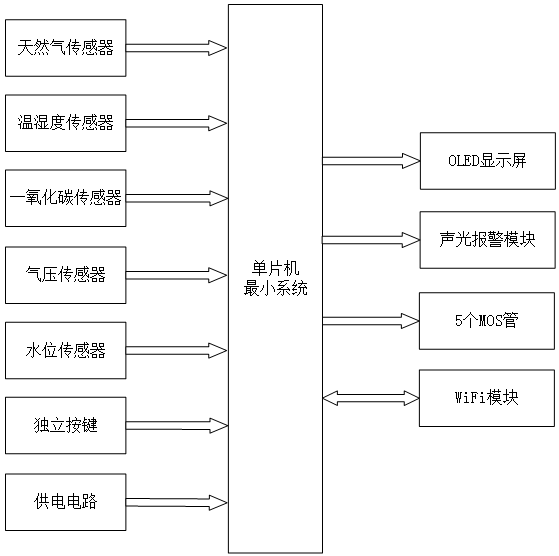

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于光伏供电的农村沼气池监控系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是天然气传感器（MQ-4），用于检测沼气池内甲烷浓度；第二部分是温湿度传感器（DHT11），用于监测池内温湿度；第三部分是一氧化碳传感器（MQ-7），用于检测池内一氧化碳浓度；第四部分是气压传感器，用于监测池内气压；第五部分是水位传感器，用于监测料液液位；第六部分是独立按键，用于设置甲烷、温湿度、一氧化碳、气压、液位等阈值及模式切换；第七部分是供电电路（含光伏供电与充电电路），给整个系统供电。
输出由四部分组成，第一部分是 OLED 显示屏，用于显示甲烷浓度、温湿度、一氧化碳浓度、气压、液位及各项阈值设置数据；第二部分是声光报警模块，在甲烷、一氧化碳、气压、液位超限或温湿度异常时，触发蜂鸣器与 LED 灯报警；第三部分是 5 个 MOS 管，分别控制风扇、加热、模拟切断电源、泄压、水泵设备的启停；第四部分是 WiFi 模块，实现与手机 APP 的双向数据传输，支持远程监控、阈值设置与设备控制。

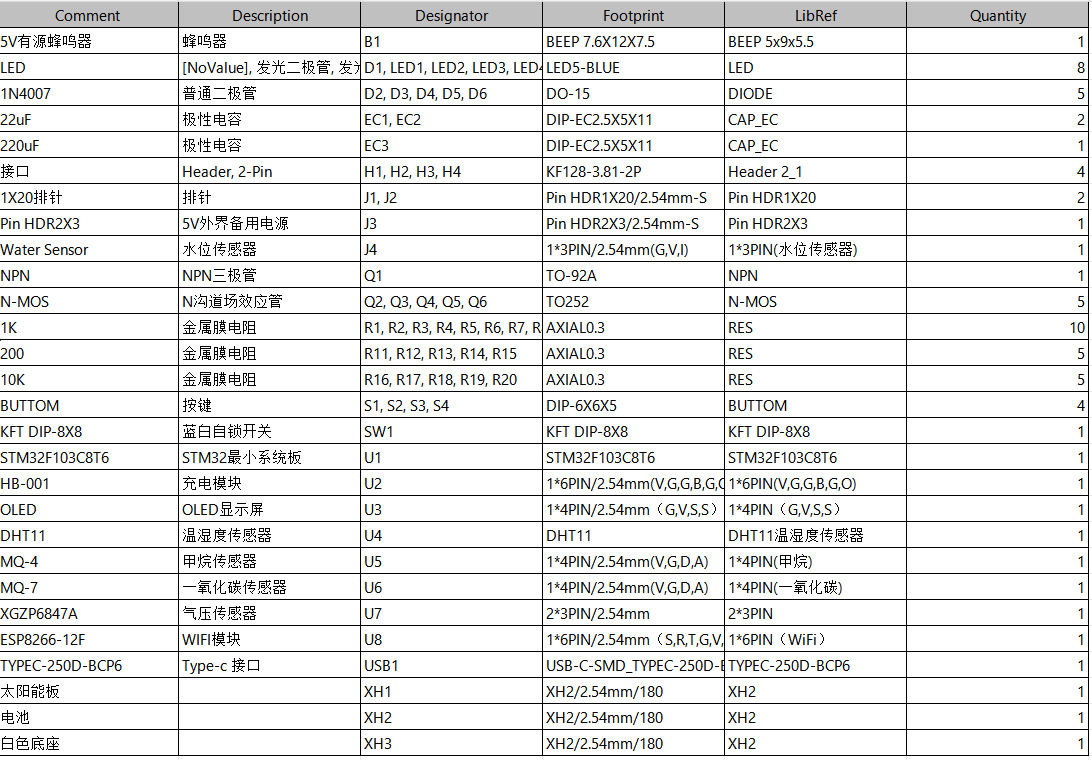

硬件清单：
