编号：

T2282605M

设计简介：

本设计是基于单片机的多功能热水器控制系统，主要实现以下功能：

1、通过温度传感器采集水温并实时显示在OLED12864屏幕上。
2、通过水位传感器检测水位，水位达到设定值才允许加热，防止干烧。
3、通过模拟漏电，发生漏电时切断加热并蜂鸣报警。
4、通过PID闭环算法控制加热功率，使水温稳定在设定值，温度达标时蜂鸣器短促提示。
5、通过独立按键设定温度阈值。
6、通过OLED显示DS1302提供的系统时钟（时分秒）和当前水温。

电源： 12V
传感器：热敏电阻、时钟模块（DS1302）、水位传感器（Water Sensor）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器
人机交互：独立按键

标签：STM32、OLED12864、热敏电阻、DS1302、Water Sensor

题目扩展：智能恒温热水器控制系统、基于物联网的远程智能热水器、智能浴缸水温与水位综合控制系统

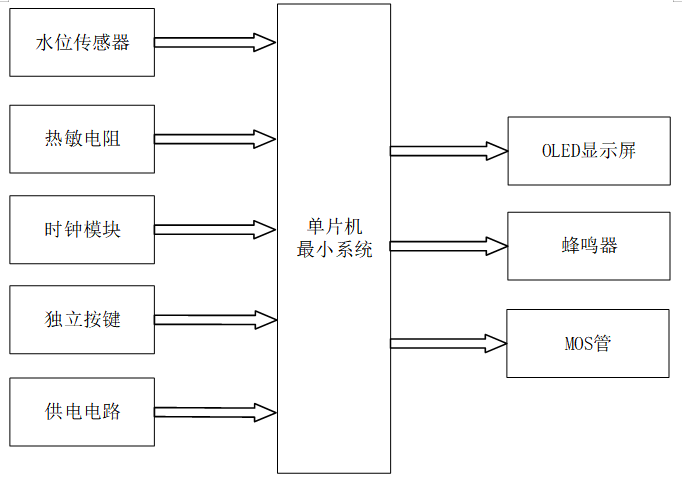

基于单片机的多功能热水器控制系统

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 水位传感器模块：用于检测热水器水箱水位，防止无水干烧
2. 热敏电阻模块：用于采集水温信号，实现水温实时监测与 PID 控制
3. 时钟模块：用于提供精准的系统时间，正常状态下显示时钟
4. 独立按键模块：用于设定温度阈值范围、切换显示界面及手动控制加热
5. 供电电路：为整个热水器控制系统提供稳定电源

三、输出部分

1. OLED 显示屏：用于实时显示水温、水位、系统时钟及温度阈值设置
2. 蜂鸣器模块：用于温度达到设定值、水位异常或漏电时的声光报警提示
3. MOS管控制输出模块：用于驱动加热模块，结合 PID 算法实现水温调节，同时在水位不足或漏电时切断加热，保障系统安全
