设计编号：T2282605M

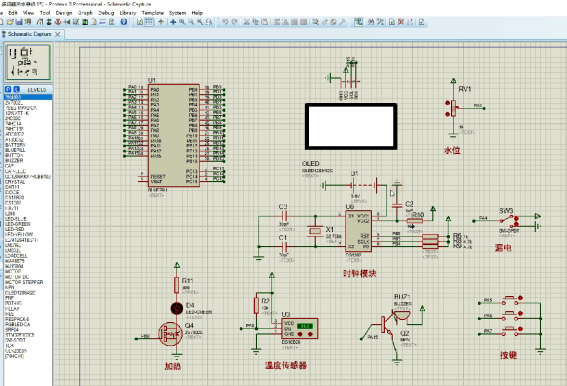

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：

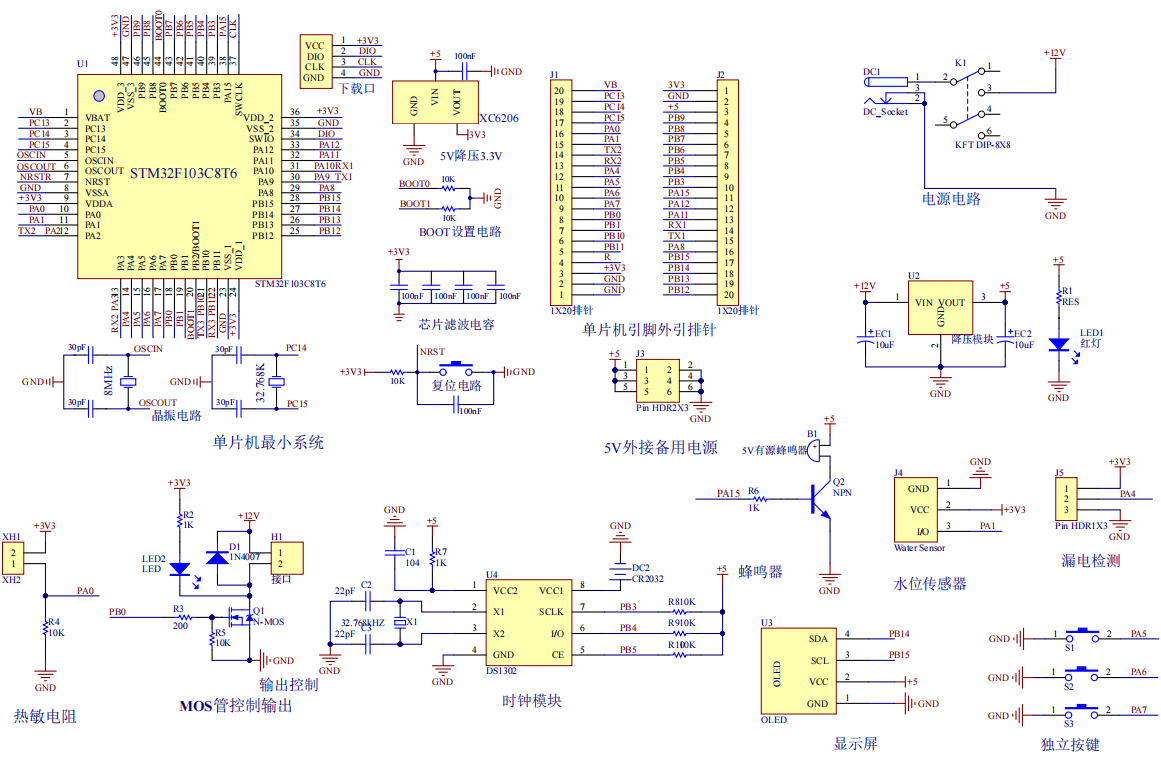

原理图：

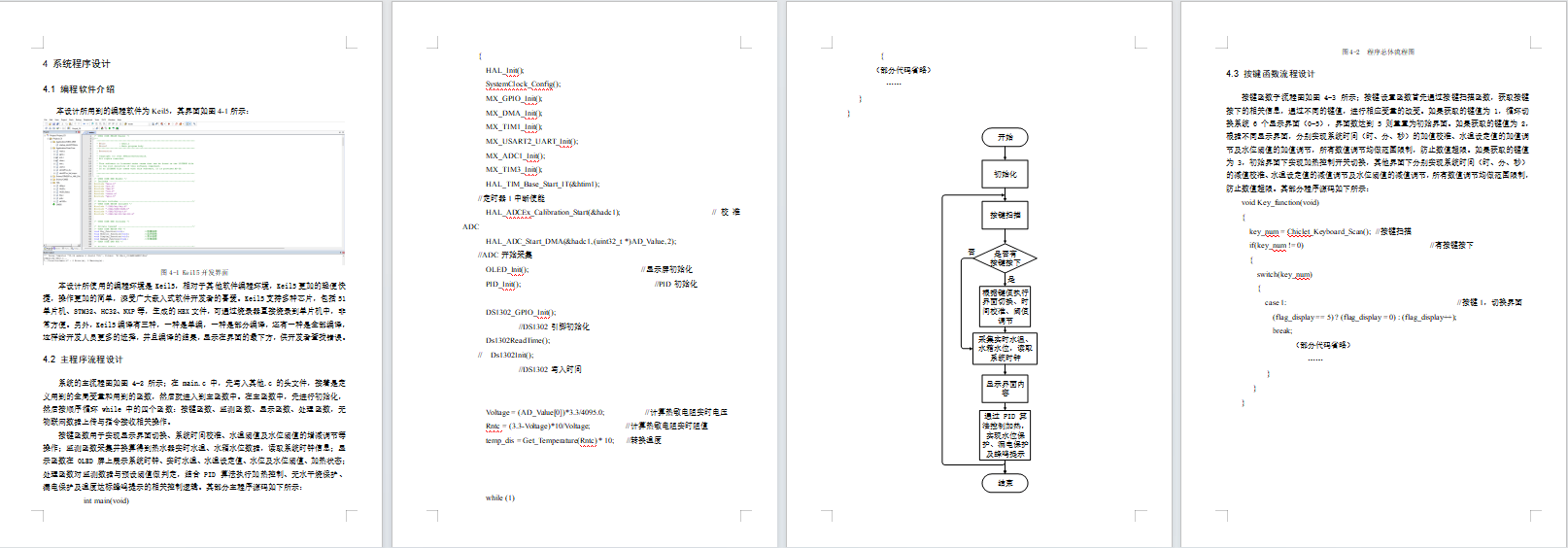

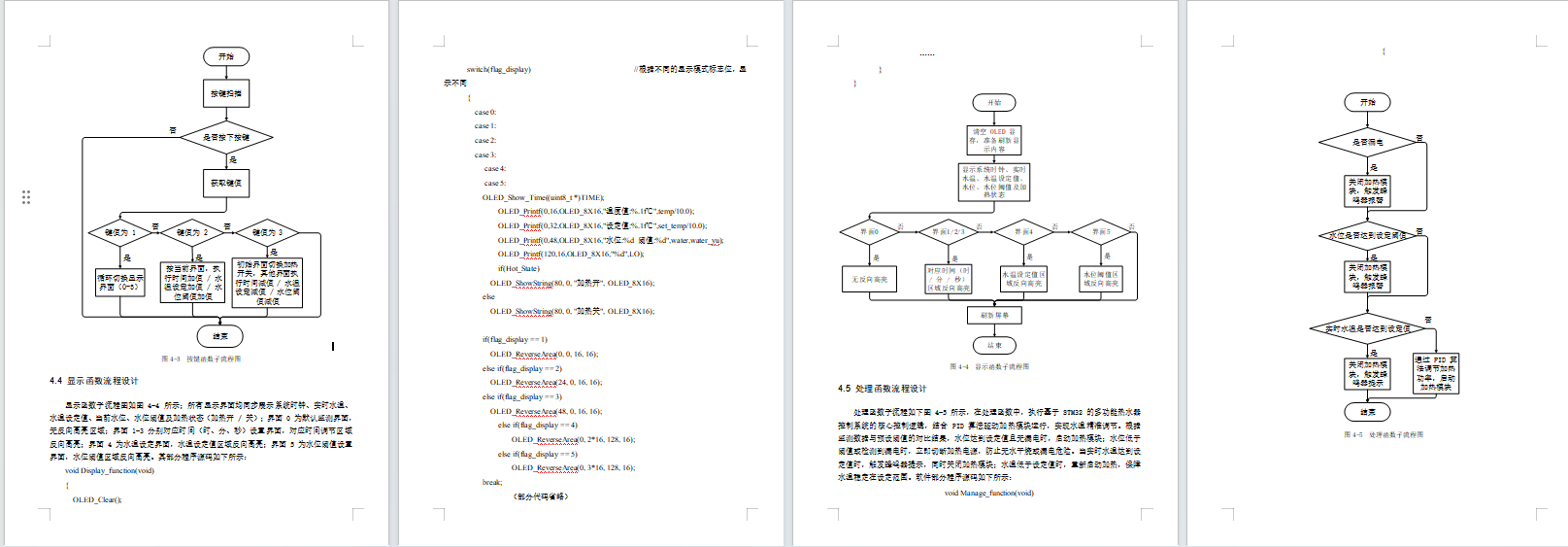

软件设计流程：

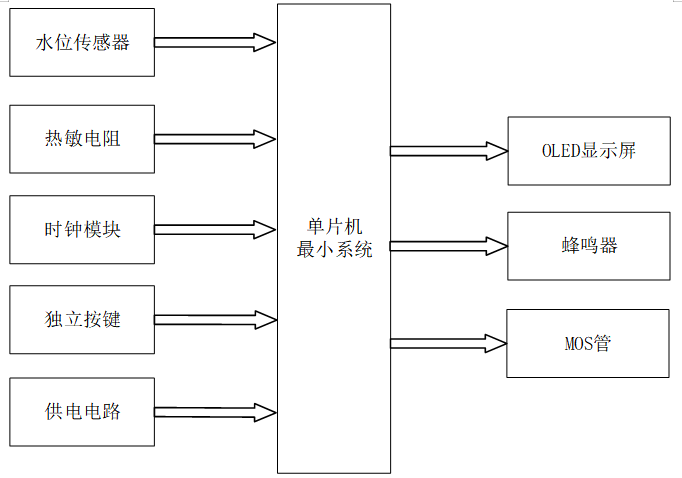

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的多功能热水器控制系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是水位传感器，用于检测热水器水箱水位，防止无水干烧；第二部分是热敏电阻，用于采集水温信号，实现水温实时监测与 PID 控制；第三部分是时钟模块，用于提供精准的系统时间，正常状态下显示时钟；第四部分是独立按键，用于设定温度阈值范围、切换显示界面及手动控制加热；第五部分是供电电路，为整个热水器控制系统提供稳定电源。
输出由三部分组成，第一部分是 OLED 显示屏，用于实时显示水温、水位、系统时钟及温度阈值设置；第二部分是蜂鸣器，用于温度达到设定值、水位异常或漏电时的声光报警提示；第三部分是 MOS 管控制输出，用于驱动加热模块，结合 PID 算法实现水温调节，同时在水位不足或漏电时切断加热，保障系统安全。

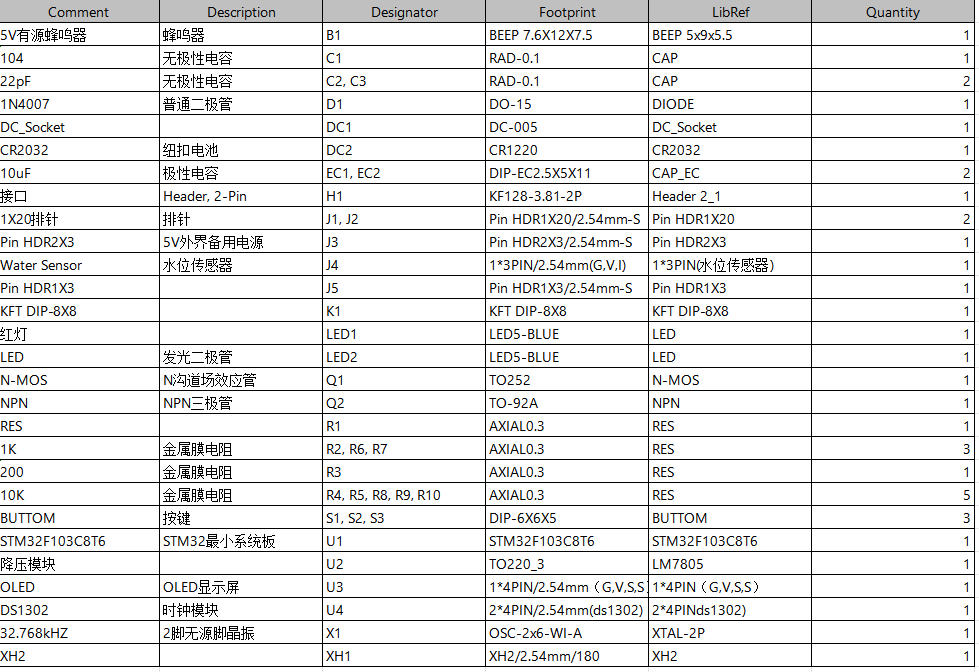

硬件清单：
