编号：

T2322602M

设计简介：

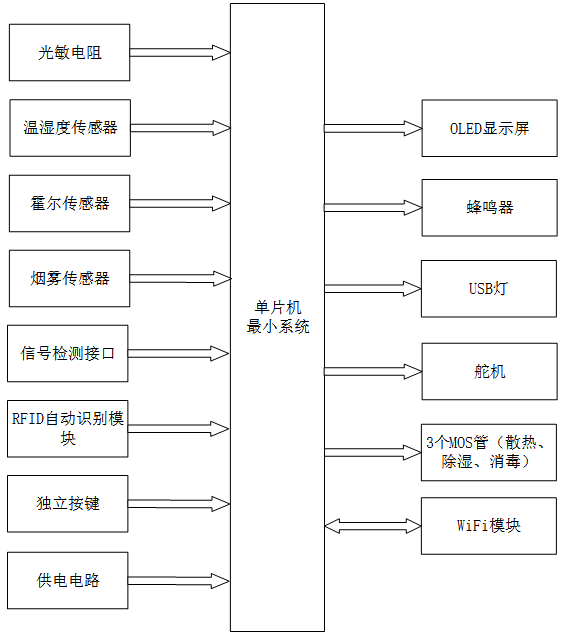

智能运动装备收纳柜的设计与实现

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 光敏电阻模块：用于监测柜内光照强度，为 LED 灯自动控制提供依据
2. 温湿度传感器模块：用于实时监测柜内温湿度，实现散热、除湿的自动控制
3. 霍尔传感器模块（门磁）：用于检测柜门开关状态，保障 LED 灯、紫外线消毒灯的安全运行
4. 烟雾传感器模块：用于监测柜内烟雾浓度，实现安全预警
5. 信号检测接口：用于接入各类传感器信号，保障系统数据采集
6. RFID自动识别模块：用于读取管理员 IC 卡信息，完成身份认证与门锁控制
7. 独立按键模块：用于本地功能切换、参数设置、模式调试等操作
8. 供电电路：给整个系统提供稳定电源，保障各模块持续稳定工作

三、输出部分

1. OLED 显示屏：用于实时显示柜内温湿度、光照强度、系统运行状态及 RFID 认证结果
2. 蜂鸣器模块：用于烟雾浓度超标时的本地报警提醒，同时提供操作提示音
3. USB灯（LED灯）模块：用于柜门开启且光照不足时自动补光，门关闭或光照充足时自动关闭
4. 舵机控制模块：用于控制收纳柜门锁，仅在管理员 RFID 认证通过时执行开柜动作，柜门关闭后自动复位锁闭
5. MOS管控制模块：共3个，分别驱动散热风扇、除湿片、紫外线消毒灯，实现温湿度自动调节与紫外线消毒功能
6. WiFi 模块：用于与手机 APP 建立局域网通信，实现柜内环境数据的远程上传、消毒模式的远程控制，完成智能收纳柜的远程监测与管理
