设计编号：T2322602M
实物视频演示：
软件安装：

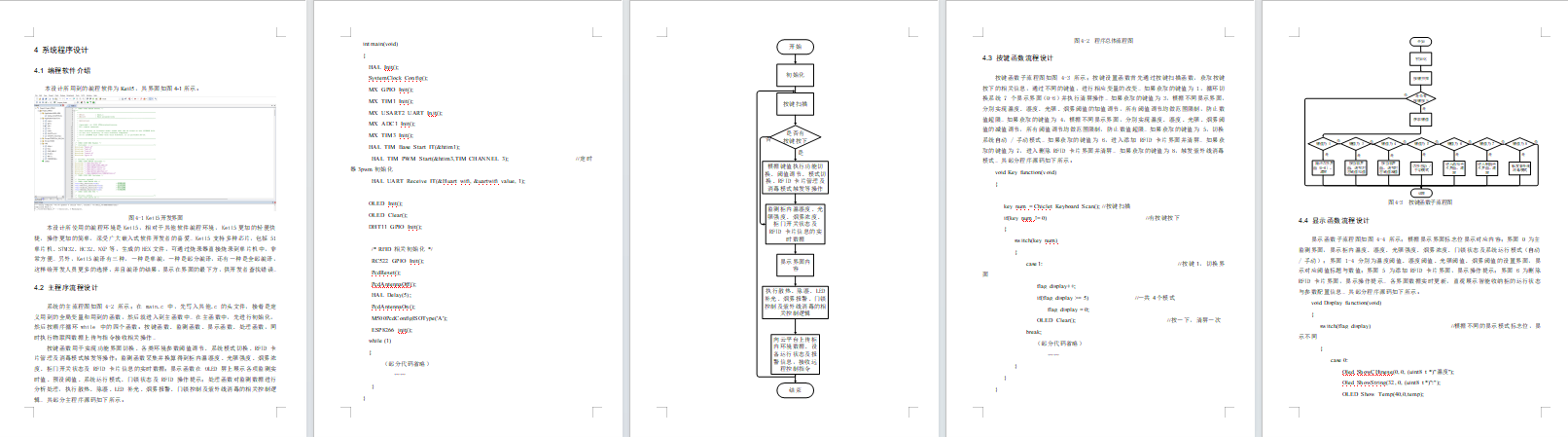

资料预览

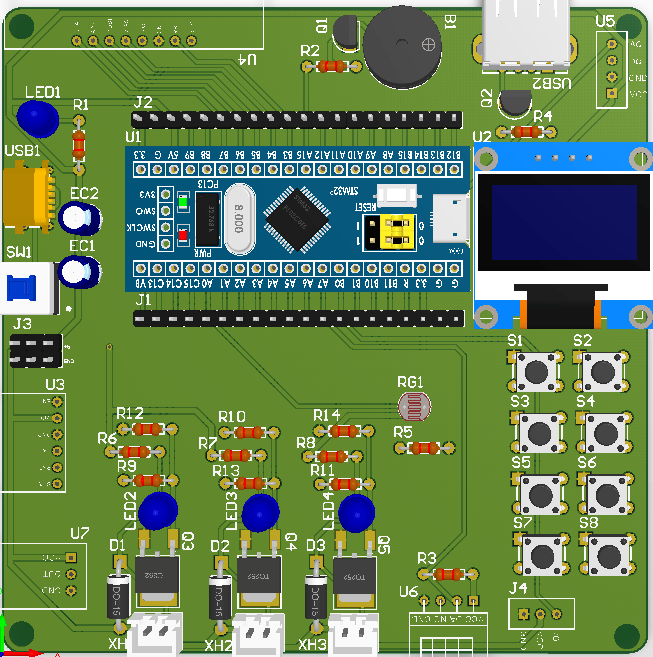

效果图：
总体资料：

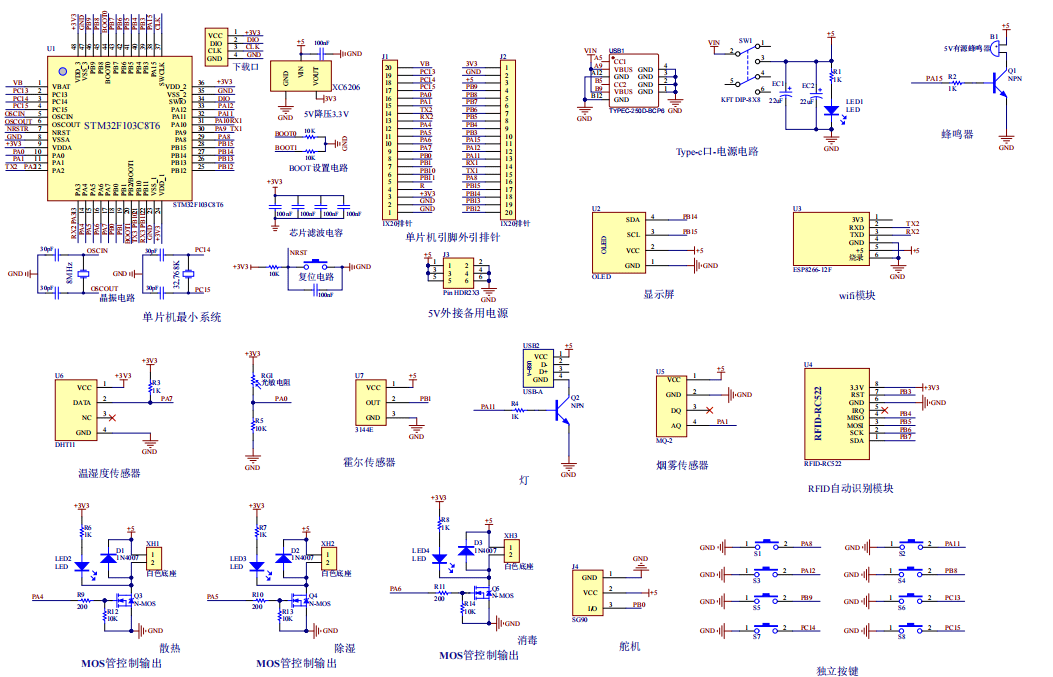

原理图：

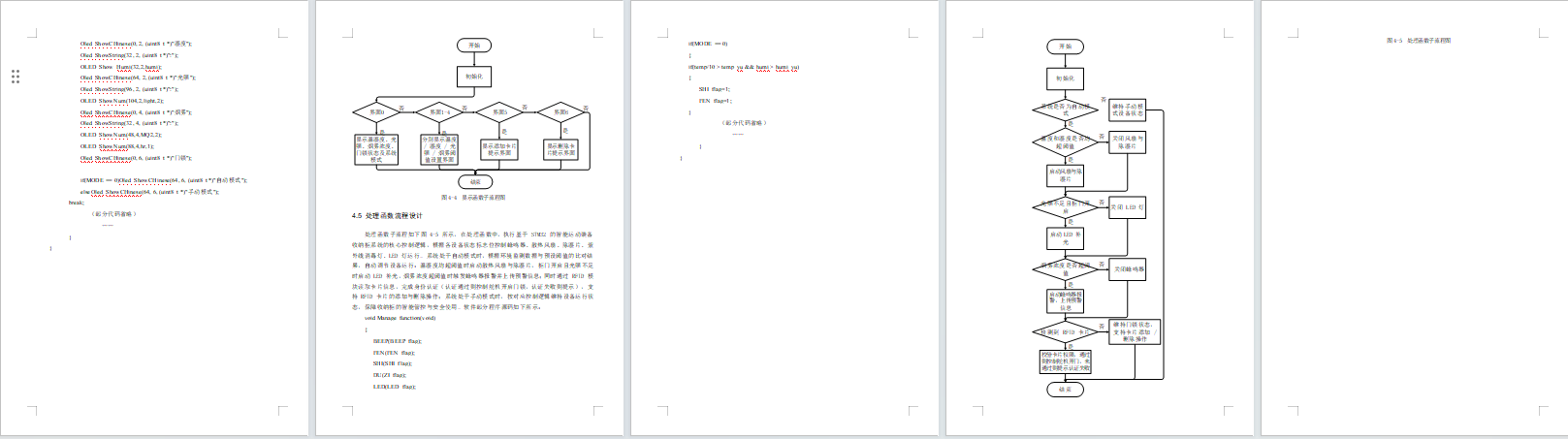

软件设计流程：

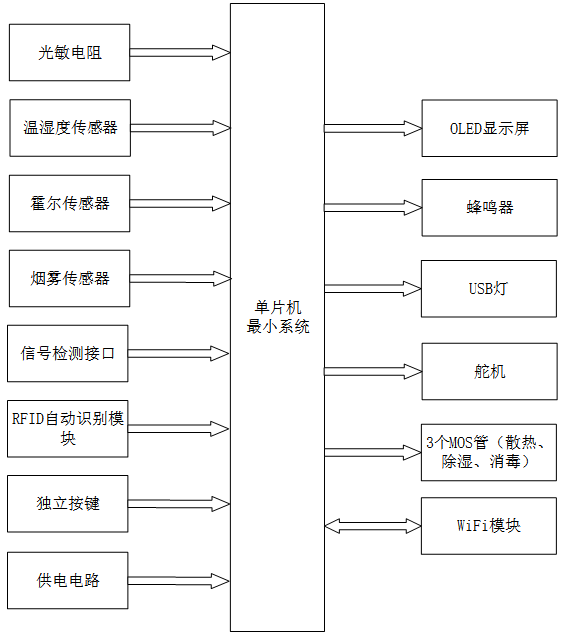

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的智能运动装备收纳柜系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由八部分组成，第一部分是光敏电阻，用于监测柜内光照强度，为 LED 灯自动控制提供依据；第二部分是温湿度传感器，用于实时监测柜内温湿度，实现散热、除湿的自动控制；第三部分是霍尔传感器（门磁），用于检测柜门开关状态，保障 LED 灯、紫外线消毒灯的安全运行；第四部分是烟雾传感器，用于监测柜内烟雾浓度，实现安全预警；第五部分是信号检测接口，用于接入各类传感器信号，保障系统数据采集；第六部分是 RFID 自动识别模块，用于读取管理员 IC 卡信息，完成身份认证与门锁控制；第七部分是独立按键，用于本地功能切换、参数设置、模式调试等操作；第八部分是供电电路，给整个系统提供稳定电源，保障各模块持续稳定工作。
输出由六部分组成，第一部分是 OLED 显示屏，用于实时显示柜内温湿度、光照强度、系统运行状态及 RFID 认证结果；第二部分是蜂鸣器，用于烟雾浓度超标时的本地报警提醒，同时提供操作提示音；第三部分是 USB 灯（LED 灯），用于柜门开启且光照不足时自动补光，门关闭或光照充足时自动关闭；第四部分是舵机，用于控制收纳柜门锁，仅在管理员 RFID 认证通过时执行开柜动作，柜门关闭后自动复位锁闭；第五部分是 3 个 MOS 管，分别驱动散热风扇、除湿片、紫外线消毒灯，实现温湿度自动调节与紫外线消毒功能；第六部分是 WiFi 模块，用于与手机 APP 建立局域网通信，实现柜内环境数据的远程上传、消毒模式的远程控制，完成智能收纳柜的远程监测与管理。

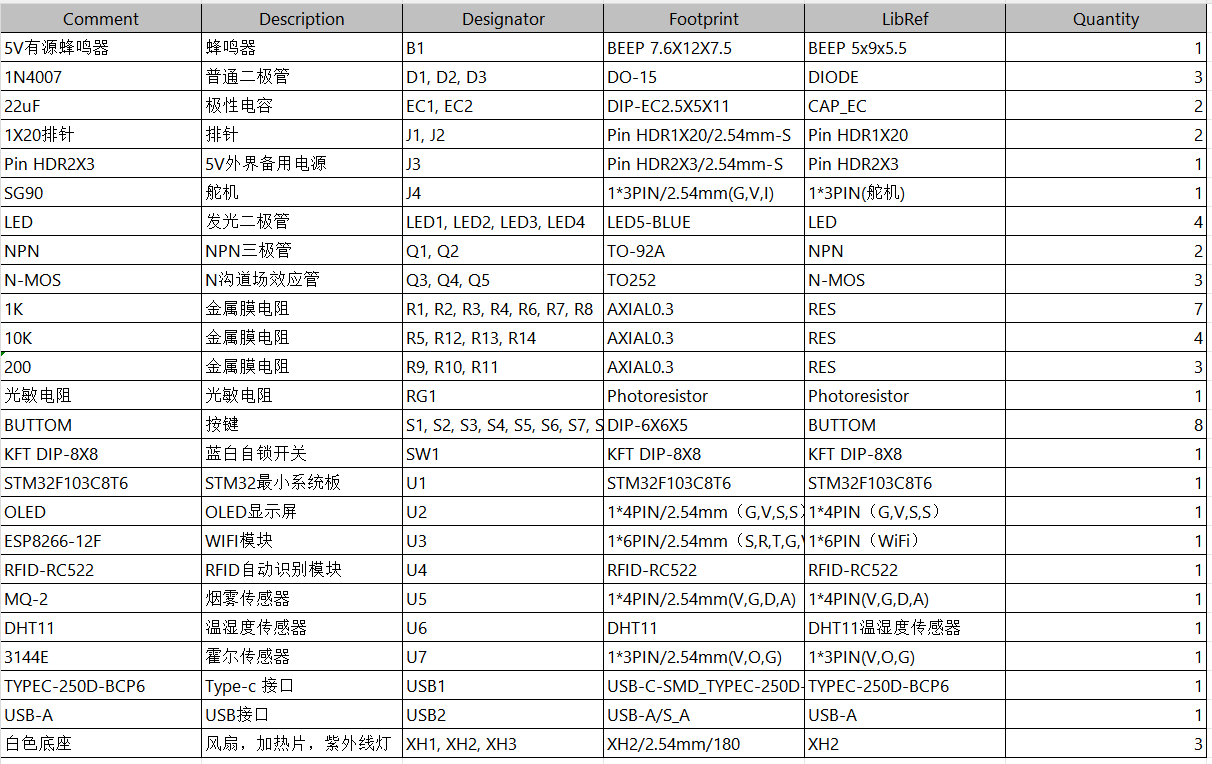

硬件清单：
