设计编号：T2332602M
实物视频演示：
软件安装：
资料预览

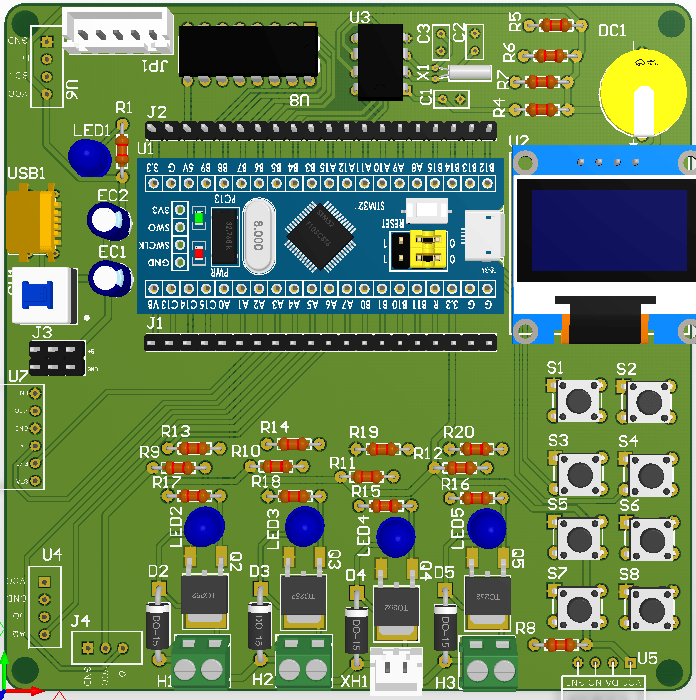

效果图：

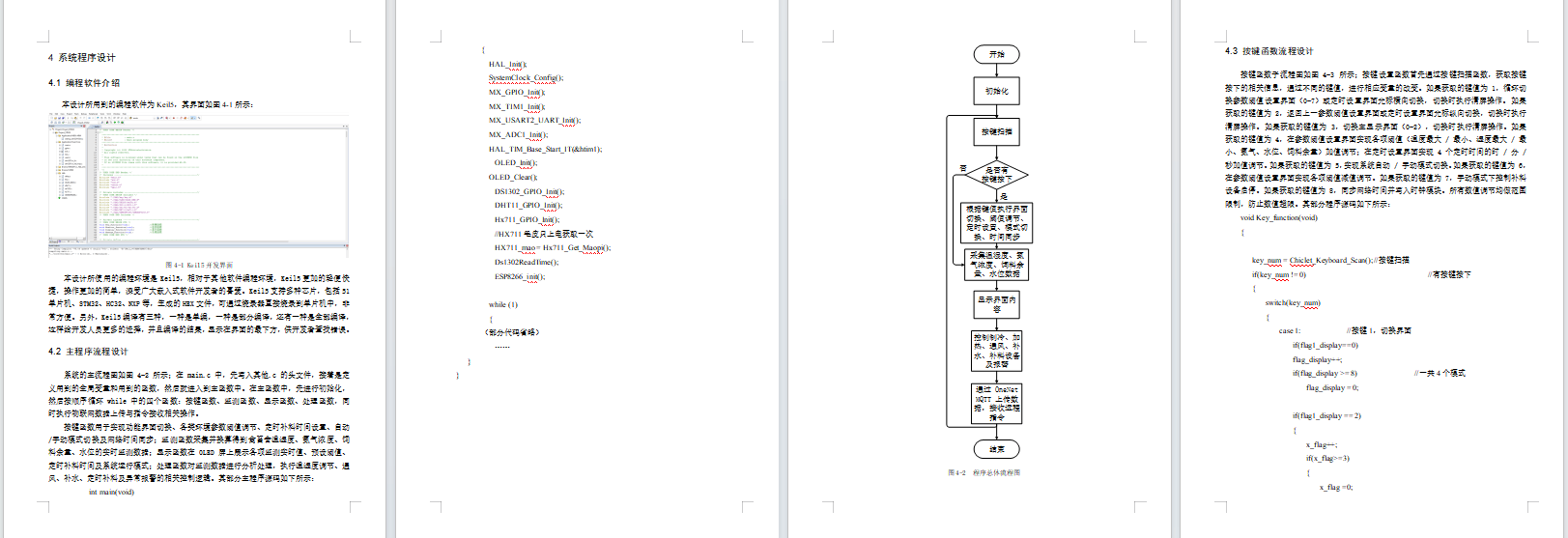

总体资料：

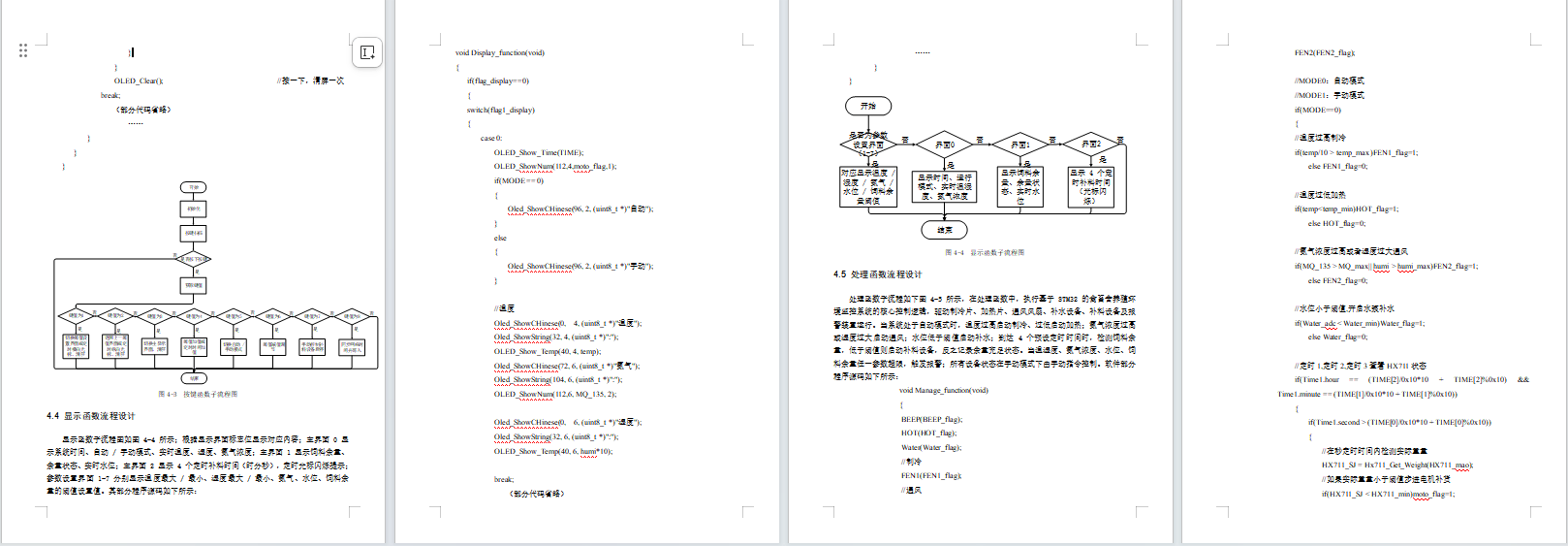

总体资料：

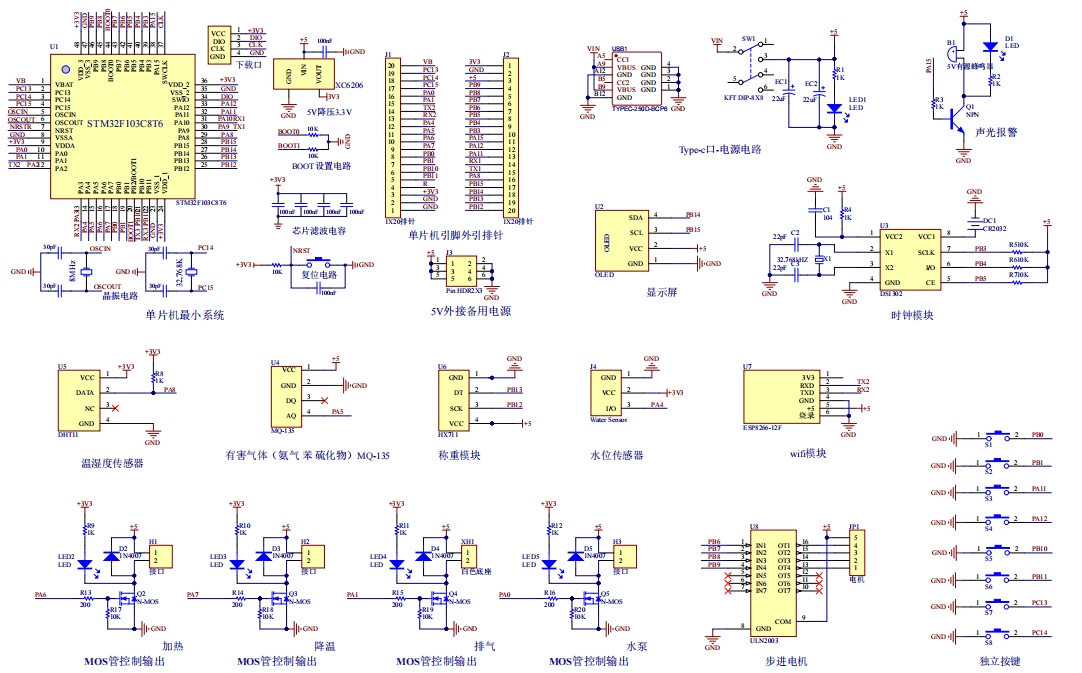

原理图：

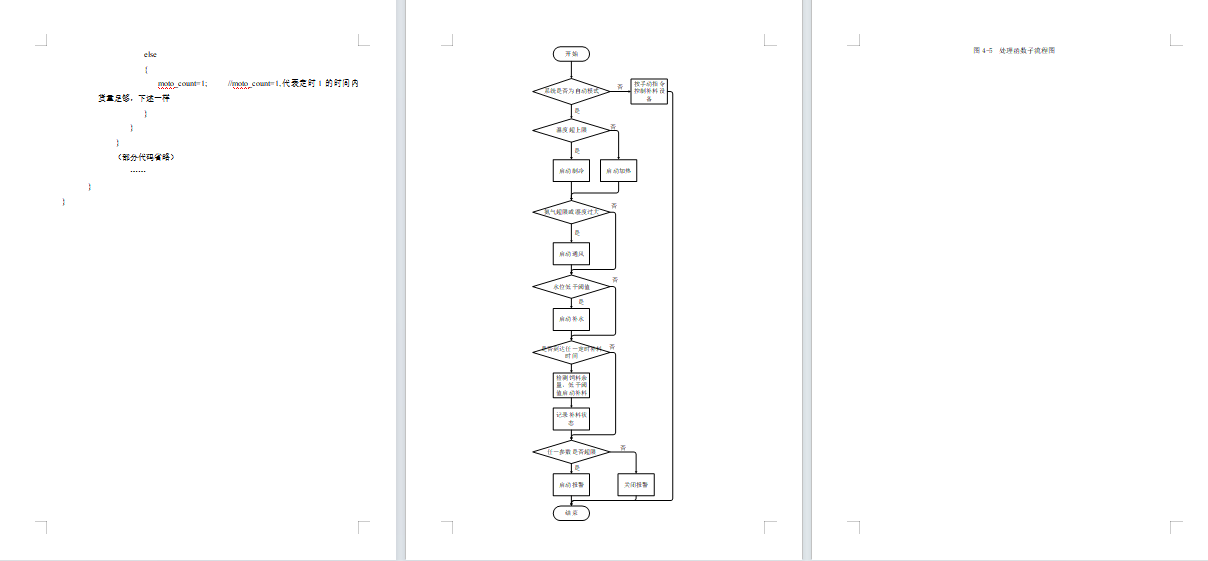

软件设计流程：

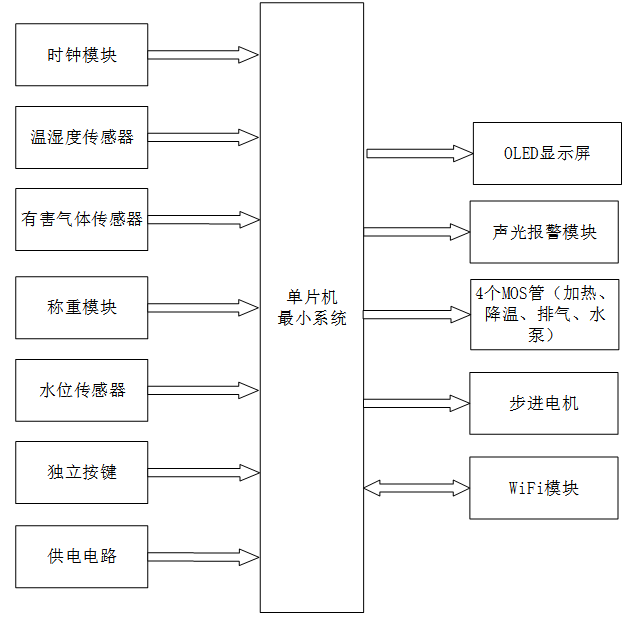

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的禽畜舍养殖环境监控系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是温湿度传感器，用于实时采集禽畜舍内的温湿度数据；第二部分是有害气体传感器，用于检测舍内有害气体浓度；第三部分是称重模块，用于检测饲料余量；第四部分是水位传感器，用于监测饮水设备的水位状态；第五部分是时钟模块，提供精准的系统时间以支持定时补料；第六部分是独立按键，用于本地参数设置、模式切换及手动控制；第七部分是供电电路，给整个禽畜舍养殖环境监控系统进行供电。
输出由五部分组成，第一部分是 OLED 显示屏，用于同步显示养殖环境参数、设备状态及设置参数等信息；第二部分是声光报警模块，用于温湿度、气体浓度、饲料余量、水位等参数超限或异常时进行声光提示；第三部分是 4 个 MOS 管，分别控制加热、降温、排气、水泵等设备的启停；第四部分是步进电机，用于实现定时补料的精准控制；第五部分是 WiFi 模块，用于与手机 APP 进行数据双向传输，实现远程监控与控制。

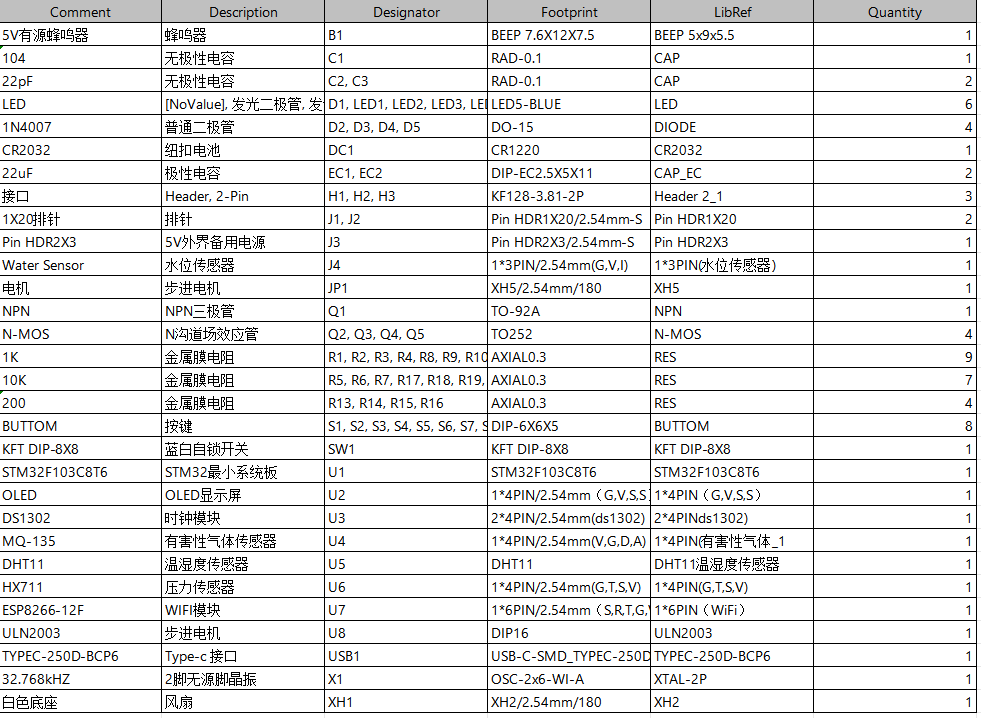

硬件清单：
