设计编号：T2342602M
编号：
T2342602M
设计简介：
本设计是基于stm32水泥厂环境检测系统设计，主要实现以下功能：
1.通过温度传感器采集温度
2.通过噪声传感器采集分贝值
3.通过烟雾传感器采集烟雾
4.通过PM传感器采集扬尘浓度
5.通过OLED屏实时分区显示采集到的数据。
6.通过ESP8266通信模块实现stm32与手机通信终端的软硬件适配，开发简易的APP实现数据的远程查看与传输。
电源： 5V（Type-C 接口供电，5V 转 3.3V 为单片机及外设供电）
传感器：温度传感器（DS18B02）、声音检测模块、烟雾传感器（MQ2）、PM2.5传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：LED、风扇、水泵、蜂鸣器
人机交互：独立按键
通讯：WIFI模块（ESP8266）
标签：STM32、OLED12864、DS18B02、声音检测模块、MQ2、PM2.5传感器、ESP8266
题目扩展：基于stm32的生产车间火灾报警系统与设计、基于单片机的某家具厂喷漆车间智能甲醛监控系统设计

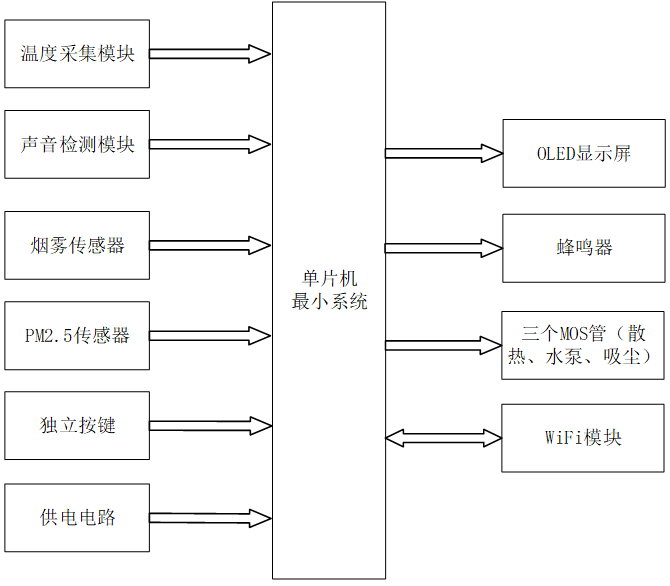

基于STM32水泥厂车间环境检测系统设计与实现
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 温度采集模块：用于实时采集车间环境温度，为风扇启停控制提供依据
- 声音检测模块：用于采集车间噪声分贝值，触发噪声超标提醒
- 烟雾传感器模块：用于检测车间烟雾浓度，实现火灾预警与喷淋控制
- PM2.5传感器模块：用于采集车间扬尘浓度，触发吸尘设备联动
- 独立按键模块：用于界面切换、温度/噪声/烟雾/PM2.5 阈值设置及散热风扇、喷淋水泵、吸尘设备的手动启停控制
- 供电电路：为整个环境检测系统提供稳定电源
三、输出部分
- OLED 显示屏：用于实时分区展示车间温度、噪声分贝、烟雾浓度、PM2.5 浓度数据及"噪声超标"等提醒信息
- 蜂鸣器模块：用于烟雾浓度超标时的声光报警提示
- MOS管控制输出模块：共3个，分别驱动散热风扇、喷淋水泵、吸尘设备，实现环境异常时的自动联动与手动启停
- WiFi 模块：实现与手机 APP 的无线通信，完成车间环境数据上传、远程查看及设备状态同步
