设计编号：T2342602M

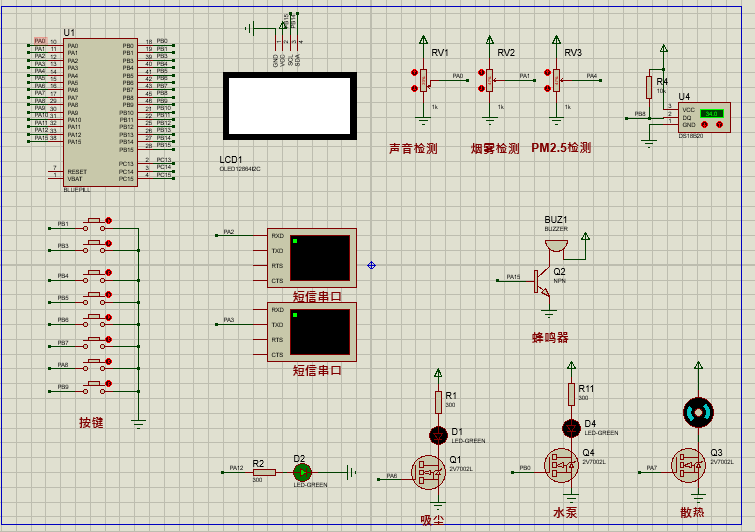

仿真视频演示：
软件安装：
资料预览
效果图：

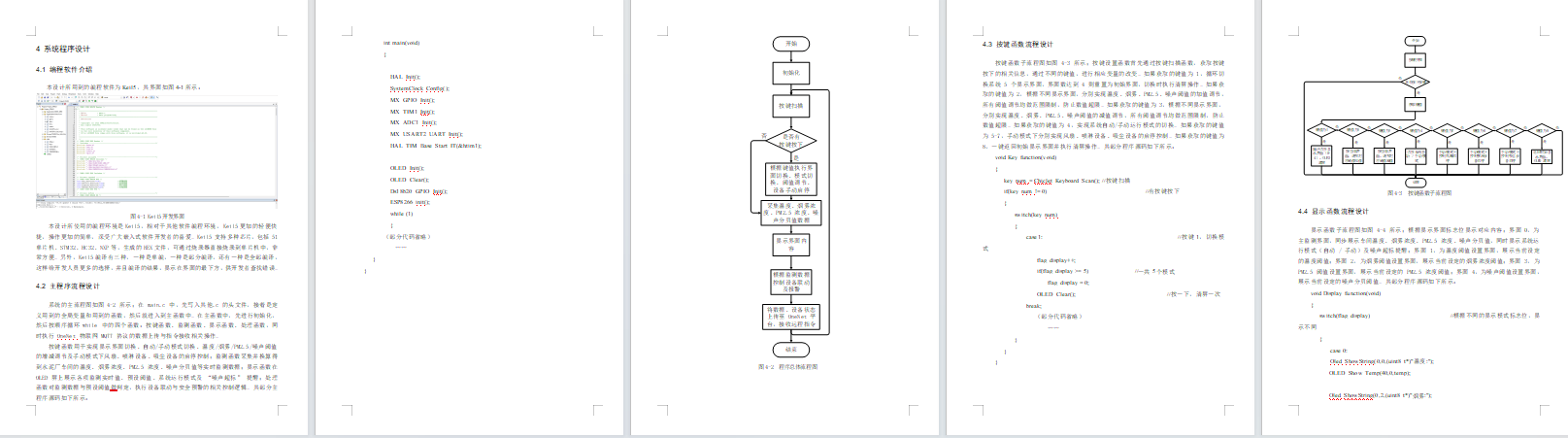

总体资料：

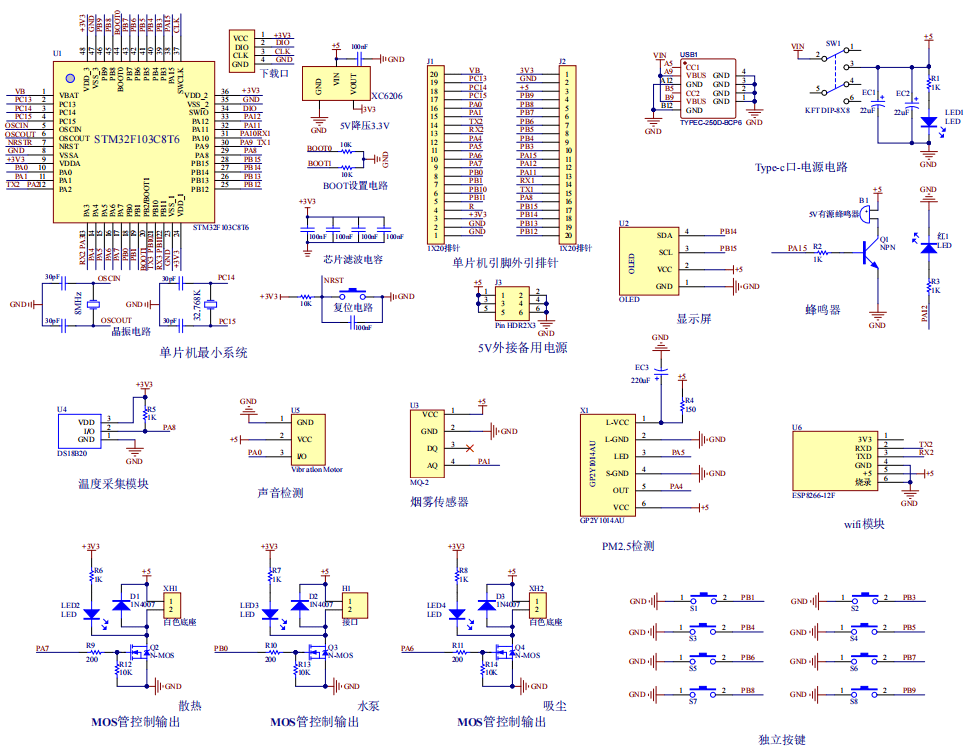

原理图：

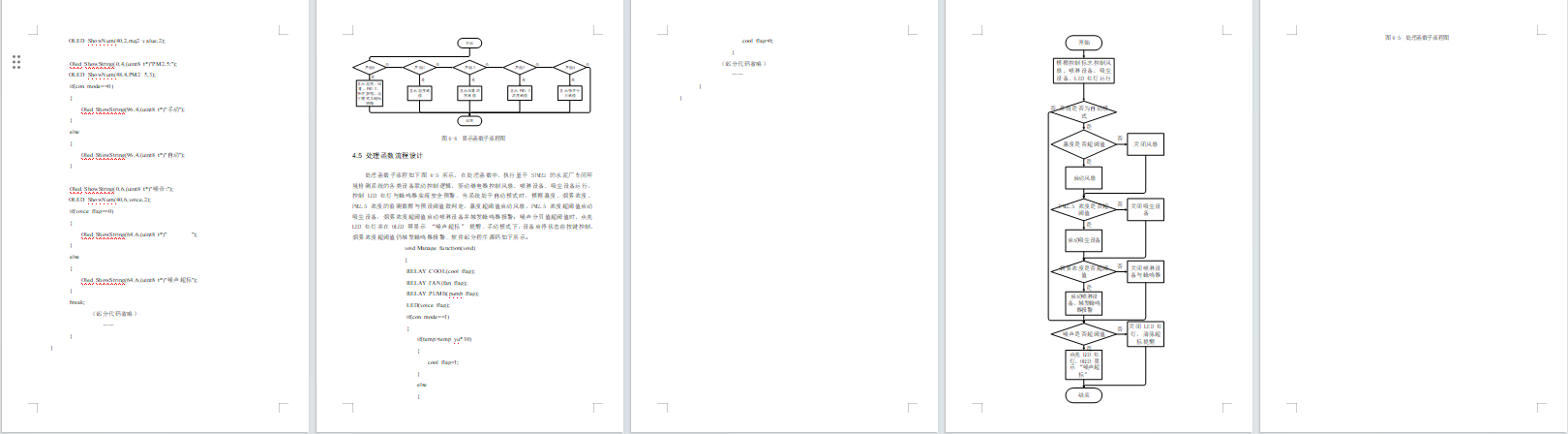

软件设计流程：

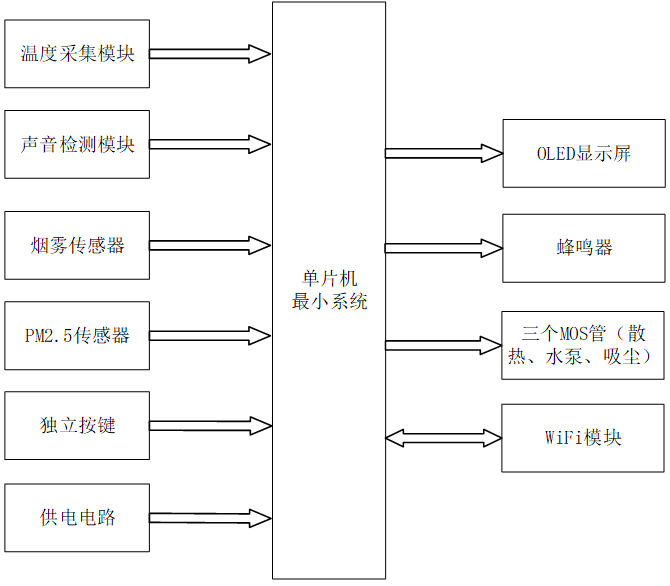

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的水泥厂车间环境检测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由六部分组成，第一部分是温度采集模块，用于实时采集车间环境温度，为风扇启停控制提供依据；第二部分是声音检测模块，用于采集车间噪声分贝值，触发噪声超标提醒；第三部分是烟雾传感器，用于检测车间烟雾浓度，实现火灾预警与喷淋控制；第四部分是 PM2.5 传感器，用于采集车间扬尘浓度，触发吸尘设备联动；第五部分是独立按键，用于界面切换、温度/噪声/烟雾/ PM2.5 阈值设置及散热风扇、喷淋水泵、吸尘设备的手动启停控制；第六部分是供电电路，为整个环境检测系统提供稳定电源。
输出由五部分组成，第一部分是 OLED 显示屏，用于实时分区展示车间温度、噪声分贝、烟雾浓度、PM2.5 浓度数据及 “噪声超标” 等提醒信息；第二部分是蜂鸣器，用于烟雾浓度超标时的声光报警提示；第三部分是三个 MOS 管控制输出，分别驱动散热风扇、喷淋水泵、吸尘设备，实现环境异常时的自动联动与手动启停；第四部分是 WiFi 模块，实现与手机 APP 的无线通信，完成车间环境数据上传、远程查看及设备状态同步。

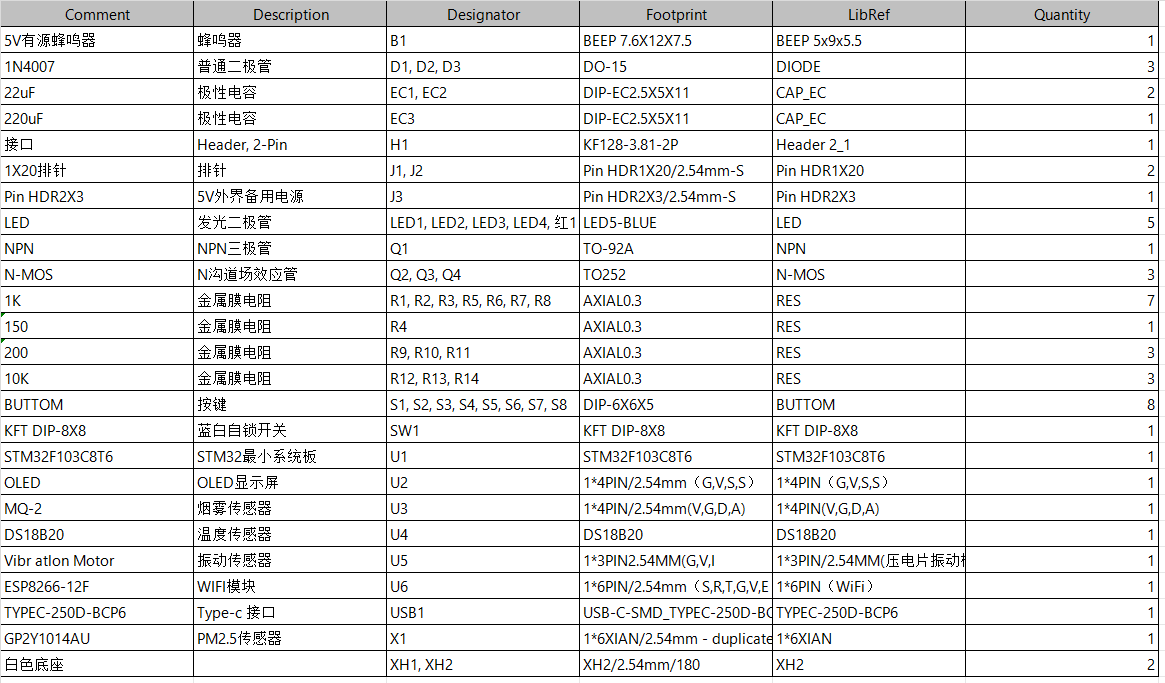

硬件清单：
