设计编号：T2362605M
编号：
T2362605M
设计简介：
本设计是基于STM32的智能台面调控系统设计与实现，主要实现以下功能：
1、通过DHT11温湿度传感器检测环境温度与湿度。
2、通过PM2.5粉尘传感器检测PM2.5浓度。
3、通过CO2传感器检测二氧化碳浓度。
4、通过BH1750光线传感器检测环境光强，自动调节氛围灯盘的亮度。
5、红外检测模块检测到有人，超过定时时间语音播报提醒。
6、通过时钟模块获取当前时间，自动切换灯带颜色。
7、通过语音识别模块播报，当PM2.5或CO2超标时自动播报中文预警信息。
8、通过手机APP设置喝水提醒时间，到时间语音提醒。
9、通过显示屏实时显示温湿度、PM2.5、CO2、日期时间及设备状态。
10、通过WiFi模块可以远程监控数据和操控。
电源： 5V
传感器：温湿度传感器（DHT11）、PM2.5检测（GP2Y1014AU）、二氧化碳传感器（KQ-2801）、光照传感器（BH1750）、红外对管（FC-33）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：灯带（TNS_WS2812）、蜂鸣器
人机交互：独立按键
通信模块：语音识别（SU-03T）、wifi模块（ESP8266-12F）
标签：STM32、OLED12864、DHT11、GP2Y1014AU、KQ-2801、BH1750、FC-33、SU-03T、TNS_WS2812、ESP8266-12F
题目扩展：智能家居中控系统、智能护眼台灯系统、智能空气净化联动系统

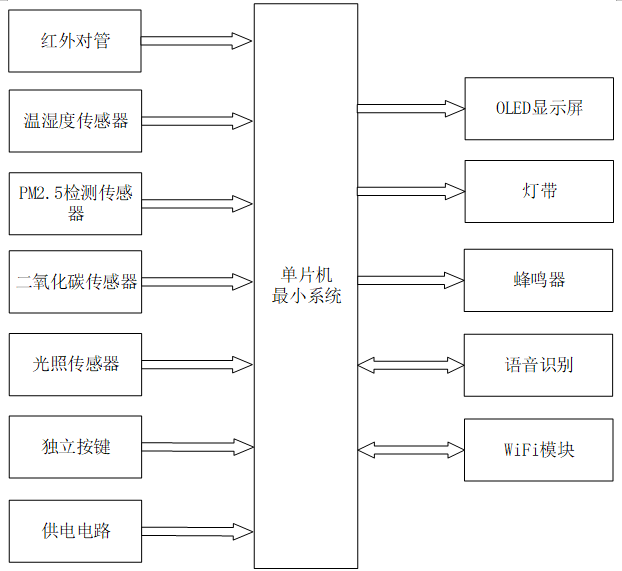

基于STM32的智能台面调控系统设计与实现
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 红外对管模块：用于检测用户是否在桌面旁
- 温湿度传感器模块：用于采集桌面周边环境温湿度数据
- PM2.5检测传感器模块：用于采集环境 PM2.5 浓度
- 二氧化碳传感器模块：用于采集环境 CO₂ 浓度
- 光照传感器模块：用于采集环境光强度
- 独立按键模块：用于界面切换、灯光模式与手自动模式设置
- 供电电路：给整个系统供电
三、输出部分
- OLED 显示屏：用于显示系统时间、温湿度、PM2.5、CO₂、光照强度及闹钟设置界面
- 灯带模块：用于实现 RGB 氛围灯的亮度与颜色调节
- 蜂鸣器模块：用于闹钟响铃及提醒音输出
- 语音识别模块：用于接收语音指令并进行语音播报
- WiFi 模块：用于对接手机 APP，实现远程查看数据、设置闹钟与控制灯光
