设计编号：T2362605M
实物视频演示：
软件安装：
资料预览

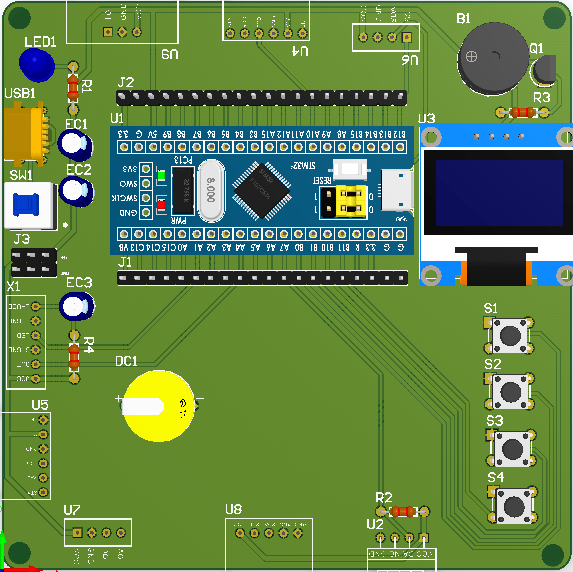

效果图：
总体资料：

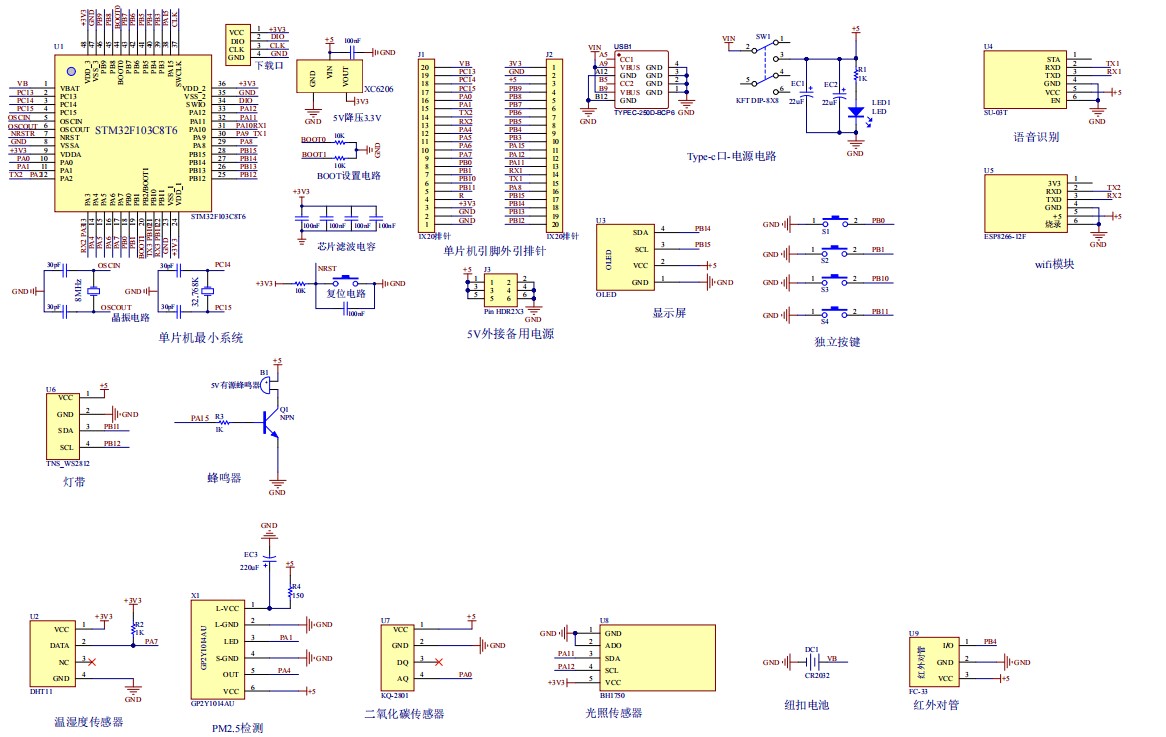

原理图：

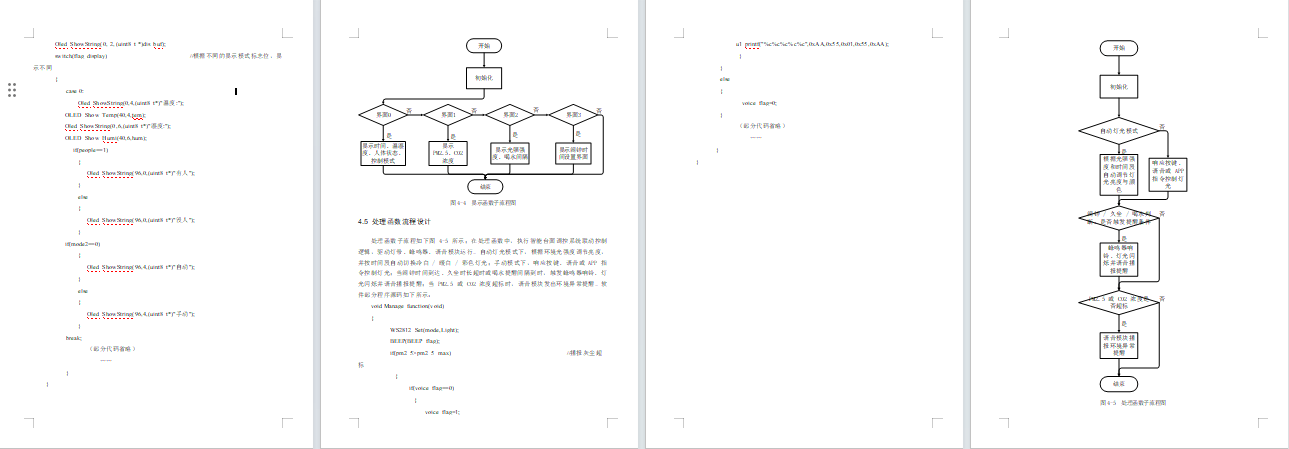

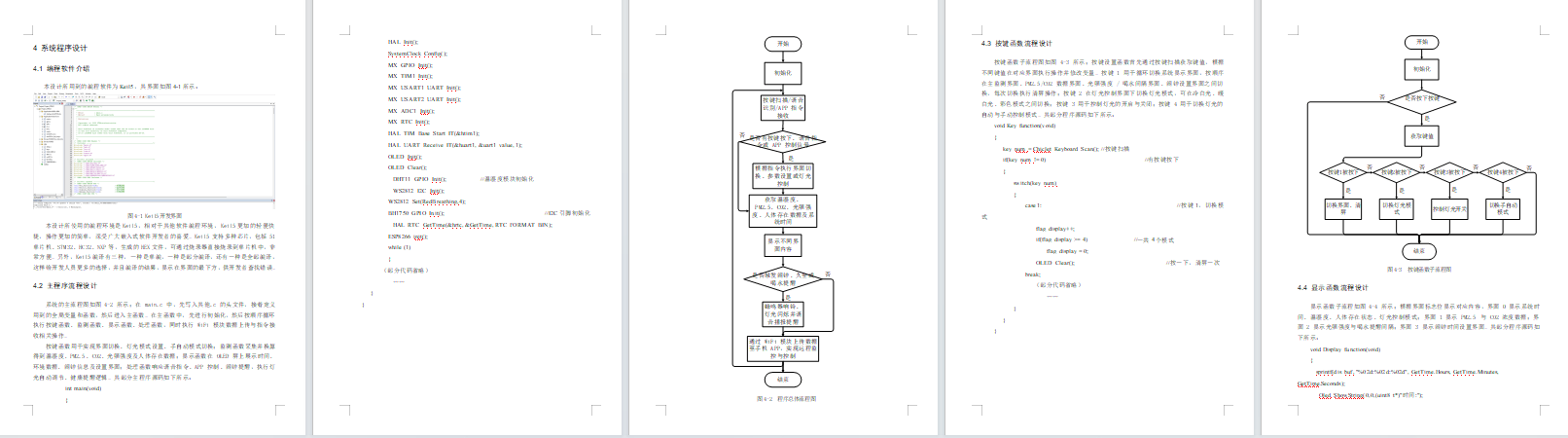

软件设计流程：

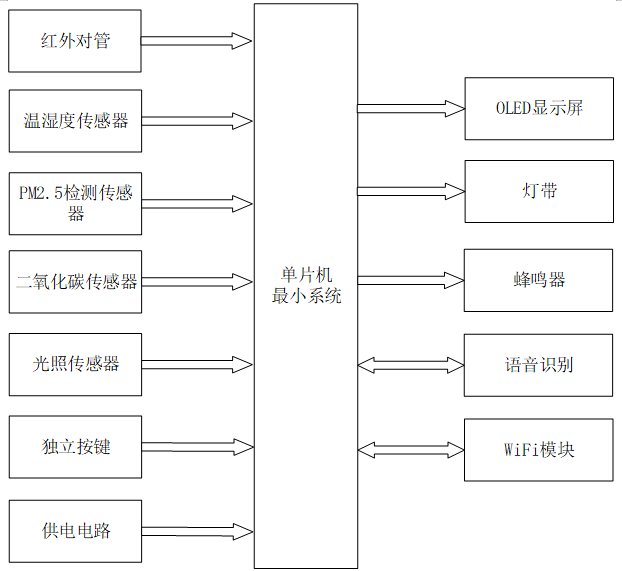

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的智能台面调控系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是红外对管，用于检测用户是否在桌面旁；第二部分是温湿度传感器，用于采集桌面周边环境温湿度数据；第三部分是 PM2.5 检测传感器，用于采集环境 PM2.5 浓度；第四部分是二氧化碳传感器，用于采集环境 CO2 浓度；第五部分是光照传感器，用于采集环境光强度；第六部分是独立按键，用于界面切换、灯光模式与手自动模式设置；第七部分是供电电路，给整个系统供电。
输出由五部分组成，第一部分是 OLED 显示屏，用于显示系统时间、温湿度、PM2.5、CO2、光照强度及闹钟设置界面；第二部分是灯带，用于实现 RGB 氛围灯的亮度与颜色调节；第三部分是蜂鸣器，用于闹钟响铃及提醒音输出；第四部分是语音识别模块，用于接收语音指令并进行语音播报；第五部分是 WiFi 模块，用于对接手机 APP，实现远程查看数据、设置闹钟与控制灯光。

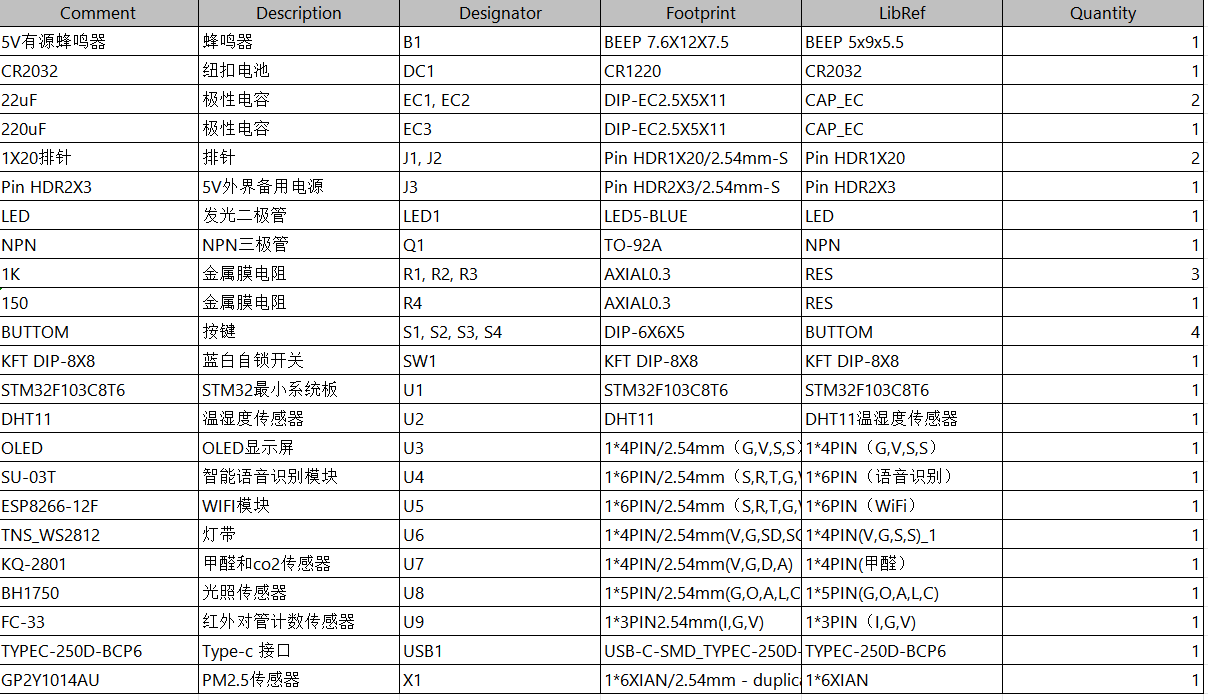

硬件清单：
