设计编号：T2522602M
编号：
T2522602M
设计简介：
本设计是:基于STM32 LED灯智能调光调色系统设计与实现，主要实现以下功能：
1.通过时钟模块（DS1302）获取当前时间
2.通过显示屏显示当前时间、亮度百分比等级以及颜色、模式、童锁状态
3.通过按键设置模式，亮度，灯带的颜色等等
4.通过红外接收管可接收红外遥控器，设置对应模式等
5.可以实现掉电记忆功能（比如上次模式，灯光状态）、童锁功能：防止误触改变灯光设置
6.下面3个模式，不需要调光、调色（灯光是固定的状态）
通用日常模式：亮度适中、光线柔和，满足日常照明
专注阅读模式：高显色、亮度稳定，护眼舒适
休闲助眠模式：低亮度、暖色温，减少蓝光干扰，助于放松入眠
第四种：氛围灯模式：可以自动随机切换灯色、（红、白、绿、蓝等切换）,灯色可以渐变。
第五种：自定义模式：可以手动切换灯色，色温、调节灯色的强弱。
控制5个模式，可自由切换，互不影响，按键控制、红外遥控控制、手机APP（蓝牙）控制，还有定时开关灯功能
电源： 5V
传感器：时钟模块（DS1302）、红外接收管（VS1838B）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：LED、BEEP、灯带
人机交互：独立按键
通讯：蓝牙模块（ECB01H）
标签：STM32、OLED12864、DS1302、VS1838B、ECB01H
题目扩展：温室大棚环境监测系统，鱼塘水质智能监测系统、智慧牧场安防监控系统

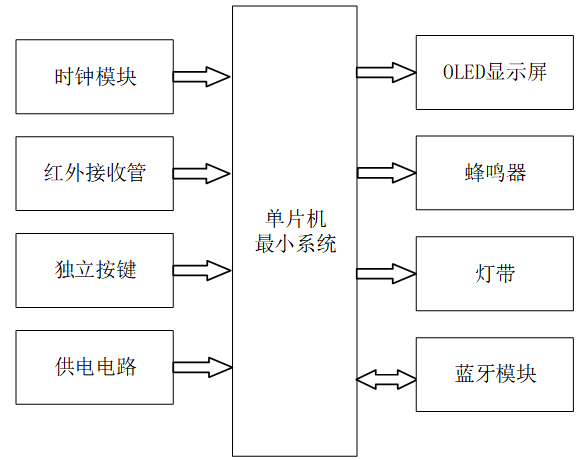

基于STM32 LED灯智能调光调色系统设计与实现
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 时钟模块：用于获取精准系统时间，实现定时开关灯功能
- 红外接收管模块：用于接收红外遥控信号，执行模式切换、调光调色等相关操作
- 独立按键模块：用于按键控制模式切换、调光调色、童锁开关及定时设置
- 供电电路：为整个系统进行供电，同时支持掉电记忆功能，保存上次的灯光模式与状态
三、输出部分
- OLED 显示屏：用来显示当前时间、亮度百分比等级以及灯光颜色、工作模式、童锁状态
- 蜂鸣器模块：用于操作提示音反馈
- 灯带模块：实现通用日常、专注阅读、休闲助眠三种固定状态照明，以及氛围灯模式的自动变色渐变、自定义模式的手动调色调光
- 蓝牙模块：接收手机 APP 发送的蓝牙指令，实现远程控制灯光模式、参数调节及定时开关灯
