设计编号：T2522602M
实物视频演示：
软件安装：

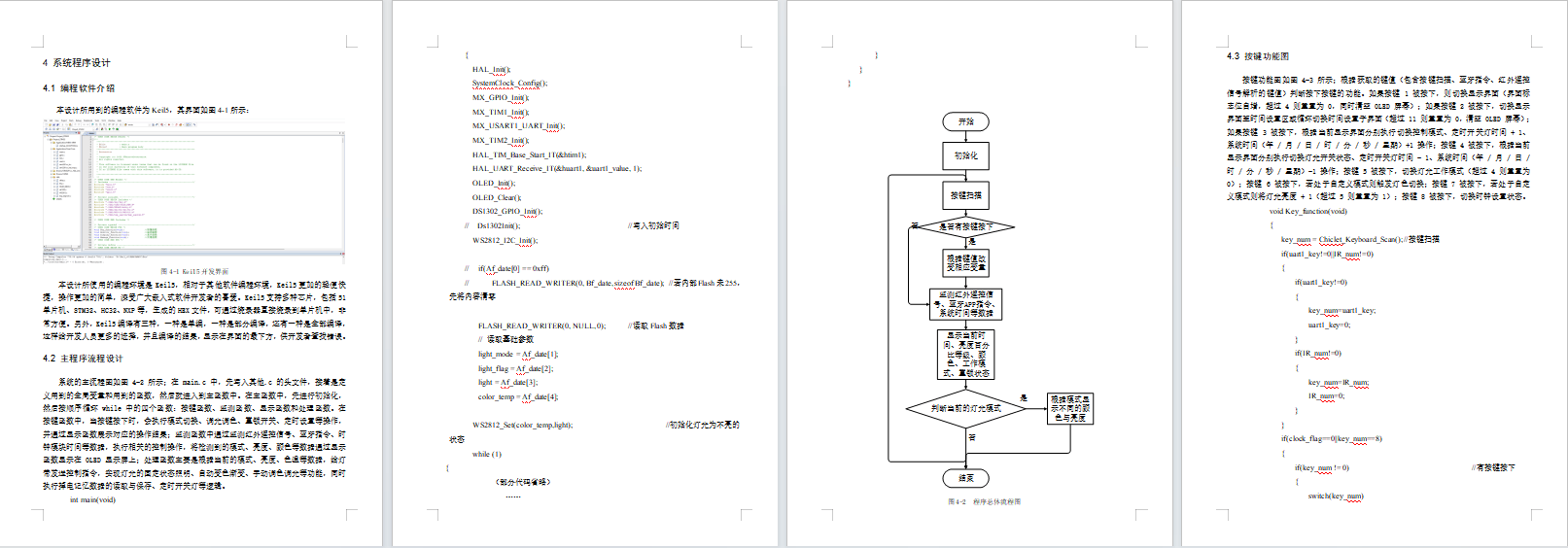

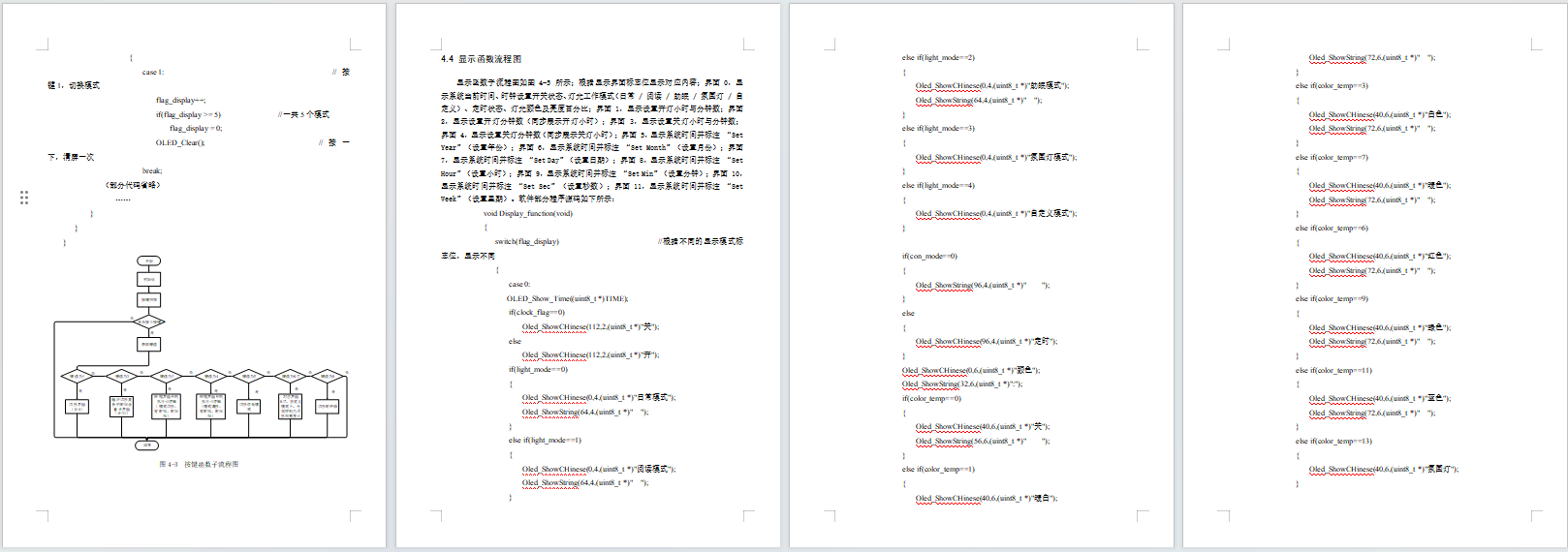

资料预览

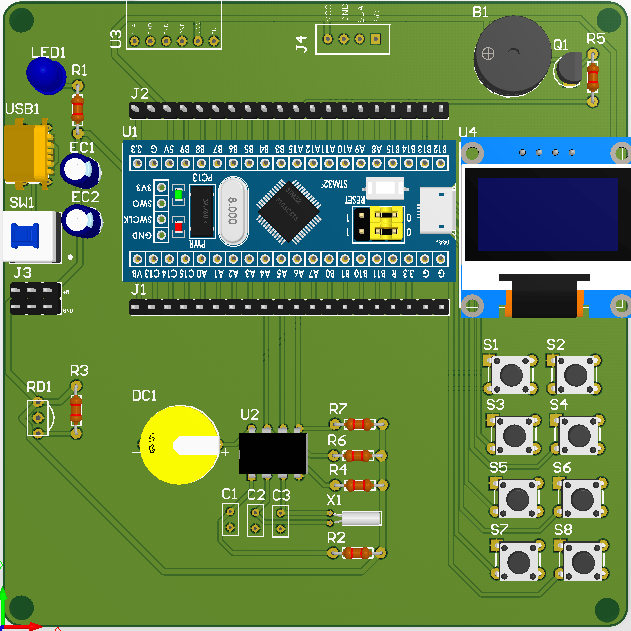

效果图：
总体资料：

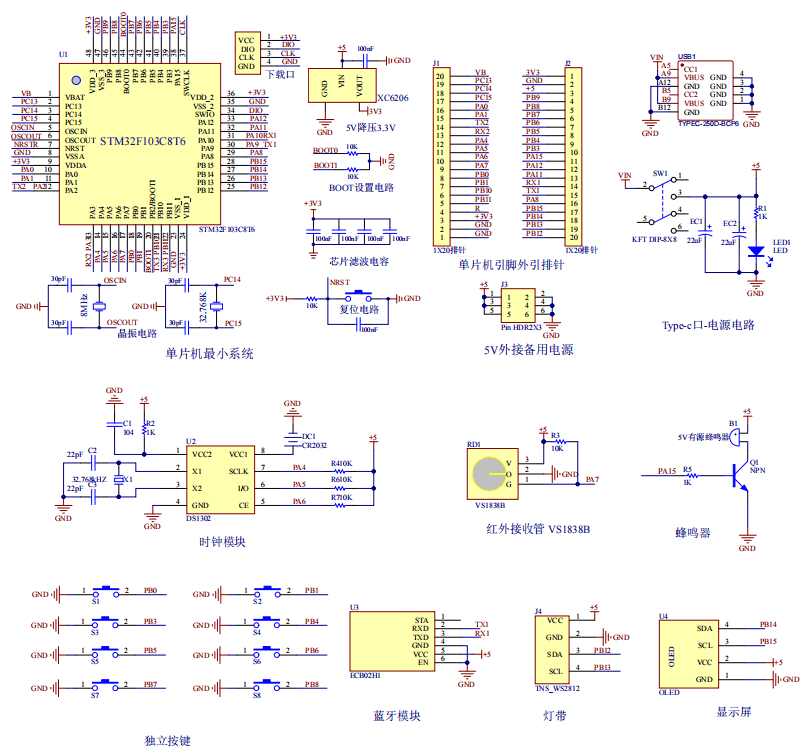

原理图：

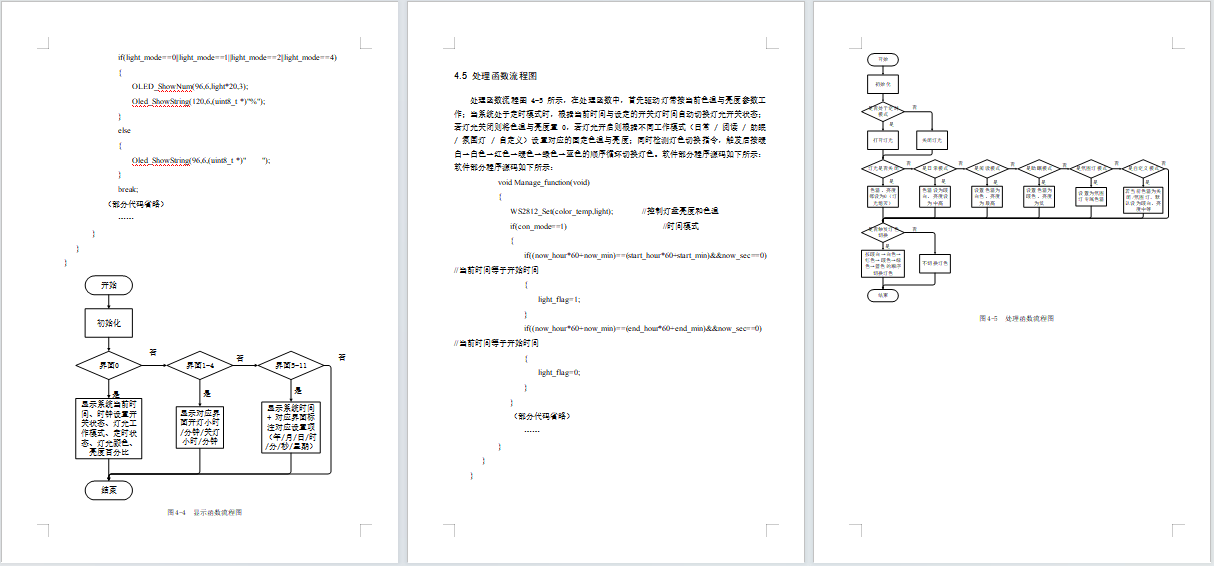

软件设计流程：

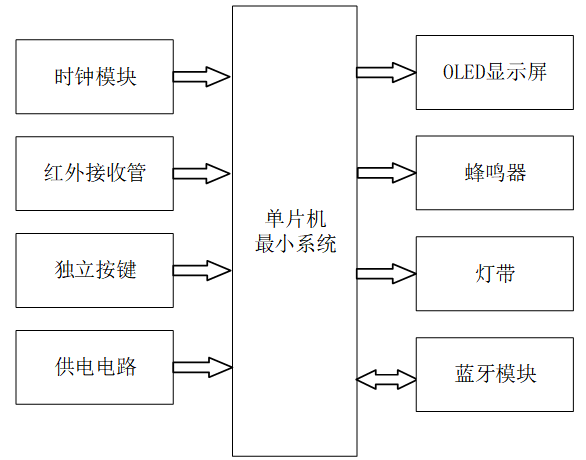

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的 LED 灯智能调光调色系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是时钟模块，用于获取精准系统时间，实现定时开关灯功能；第二部分是红外接收管，用于接收红外遥控信号，执行模式切换、调光调色等相关操作；第三部分是独立按键，可通过按键控制模式切换、调光调色、童锁开关及定时设置；第四部分为供电电路，为整个系统进行供电，同时支持掉电记忆功能，保存上次的灯光模式与状态。
输出由四部分组成，第一部分是 OLED 显示屏，用来显示当前时间、亮度百分比等级以及灯光颜色、工作模式、童锁状态；第二部分是蜂鸣器，用于操作提示音反馈；第三部分是灯带，实现通用日常、专注阅读、休闲助眠三种固定状态照明，以及氛围灯模式的自动变色渐变、自定义模式的手动调色调光；第四部分是蓝牙模块，接收手机 APP 发送的蓝牙指令，实现远程控制灯光模式、参数调节及定时开关灯。

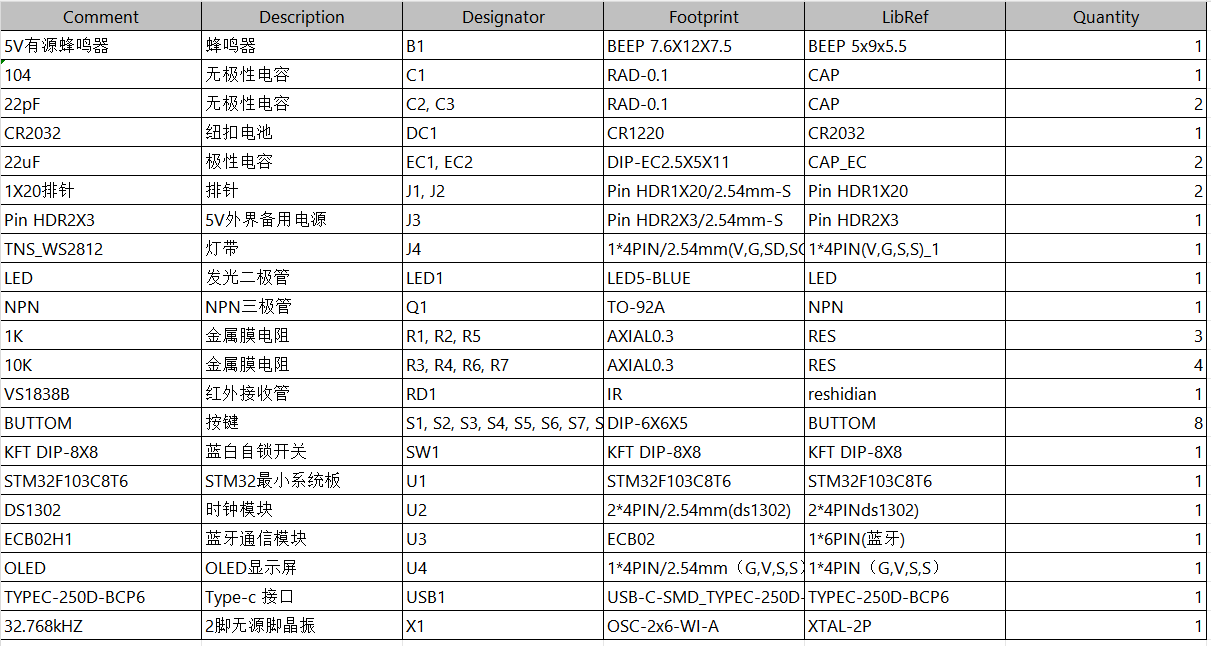

硬件清单：
