编号：

T2702602M

设计简介：

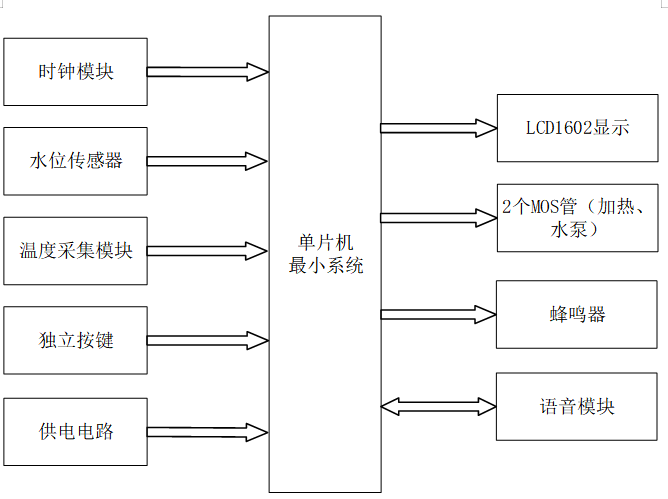

智能太阳能热水器测控仪设计

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 时钟模块：用于获取系统实时时间，实现定时上水、定时加热及时间显示功能
2. 水位传感器模块：用于实时监测热水器水箱水位，为自动注水和缺水报警提供数据依据
3. 温度采集模块：用于实时采集热水器水温数据，实现水温自动控制与指示
4. 独立按键模块：用于功能界面切换、水位上下限及水温上下限的阈值设置、定时参数设定等操作
5. 供电电路：采用太阳能供电方案，为整个智能太阳能热水器测控仪系统提供稳定可靠的工作电源

三、输出部分

1. LCD1602 显示：用于实时显示系统时间、实时水位、实时水温、水位上下限、水温上下限、定时上水/加热时间及系统运行状态等信息
2. MOS管控制模块：共2个（加热、水泵），通过 MOS 管控制加热装置与水泵运行，实现水温低于下限自动加热、水位低于下限自动注水、水位高于上限停止注水/加热的自动化控制
3. 蜂鸣器模块：用于缺水报警、水位超限等异常情况的声光报警提示
4. 语音模块：支持语音遥控控制热水器开关，实现语音指令的接收与执行
