设计编号：T2702602M
实物视频演示：
实物视频演示：软件安装：
资料预览

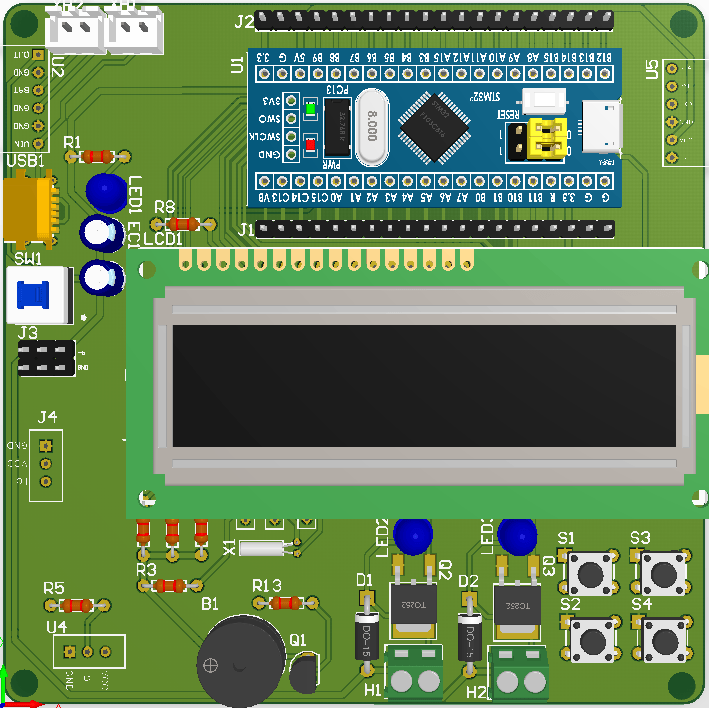

效果图：

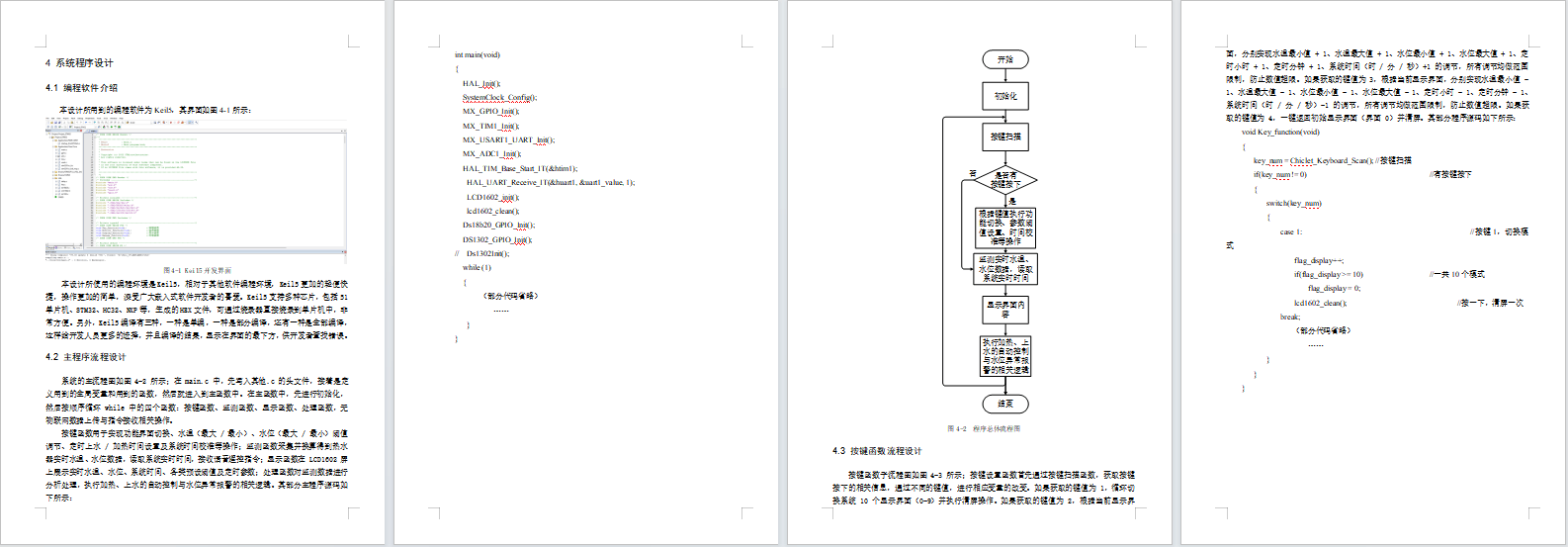

总体资料：

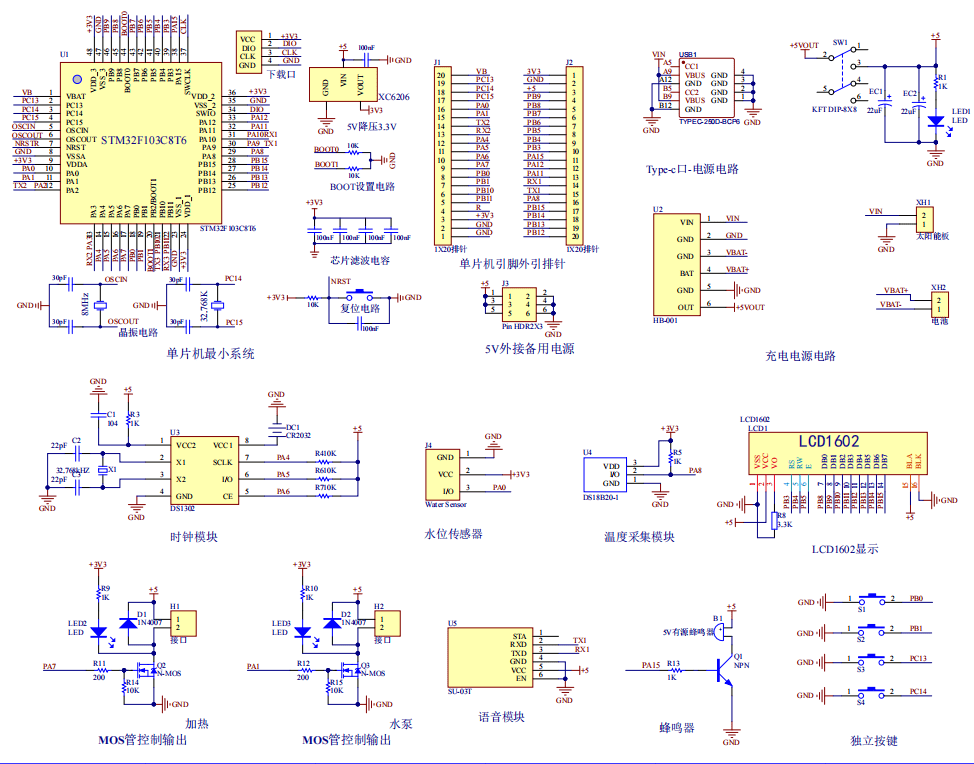

原理图：

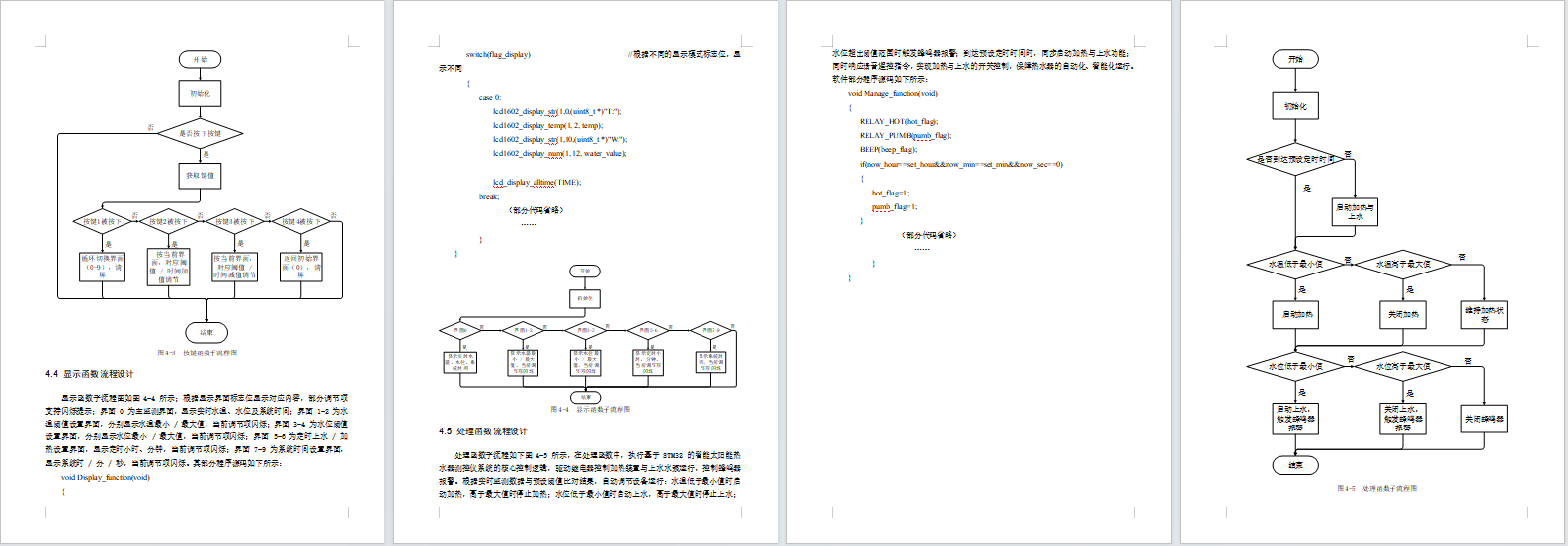

软件设计流程：

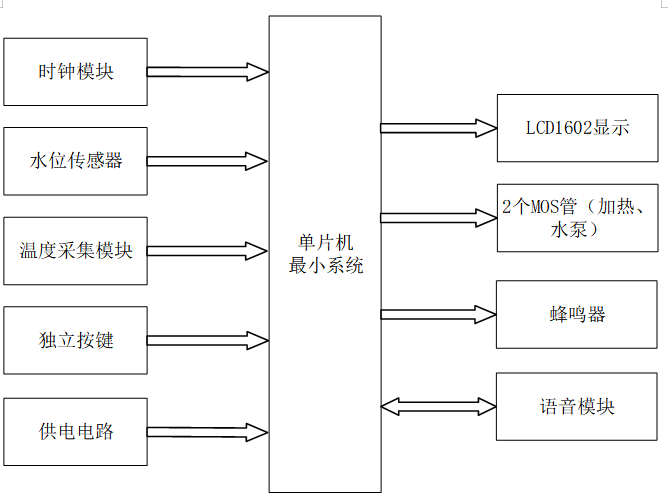

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的智能太阳能热水器测控仪系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是时钟模块，用于获取系统实时时间，实现定时上水、定时加热及时间显示功能；第二部分是水位传感器，用于实时监测热水器水箱水位，为自动注水和缺水报警提供数据依据；第三部分是温度采集模块，用于实时采集热水器水温数据，实现水温自动控制与指示；第四部分是独立按键，用于功能界面切换、水位上下限及水温上下限的阈值设置、定时参数设定等操作；第五部分是供电电路，采用太阳能供电方案，为整个智能太阳能热水器测控仪系统提供稳定可靠的工作电源。
输出由四部分组成，第一部分是 LCD1602 显示，用于实时显示系统时间、实时水位、实时水温、水位上下限、水温上下限、定时上水 / 加热时间及系统运行状态等信息；第二部分是 2 个 MOS 管（加热、水泵），通过 MOS 管控制加热装置与水泵运行，实现水温低于下限自动加热、水位低于下限自动注水、水位高于上限停止注水 / 加热的自动化控制；第三部分是蜂鸣器，用于缺水报警、水位超限等异常情况的声光报警提示；第四部分是语音模块，支持语音遥控控制热水器开关，实现语音指令的接收与执行。

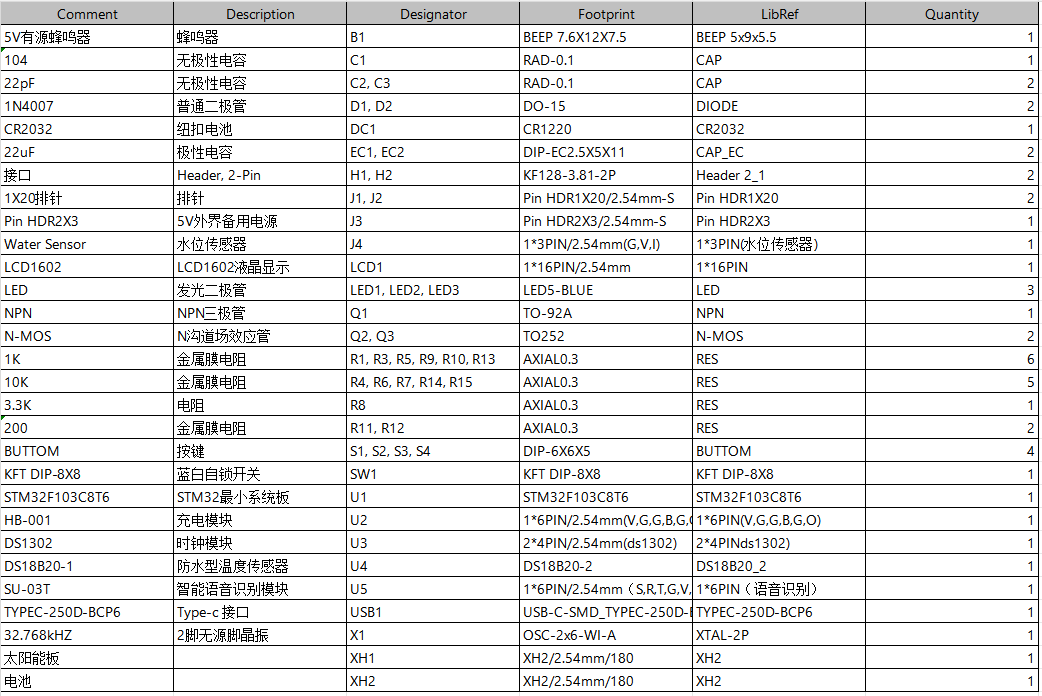

硬件清单：
