基于物联网的羽毛球馆管理系统

编号：

T2792602M

设计简介：

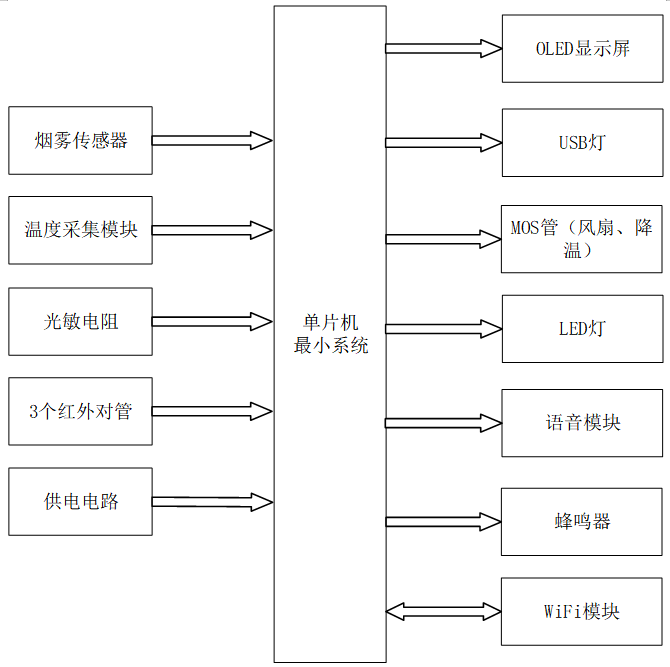

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 烟雾传感器模块：用于实时监测馆内烟雾浓度，为烟雾异常报警与通风控制提供数据依据
2. 温度采集模块：用于实时采集馆内环境温度，为温度自动控制提供依据
3. 光敏电阻模块：用于采集环境光照强度，为照明自动控制提供数据
4. 红外对管模块：共3个，用于分别监测 3 个羽毛球场地的占用状态，实现场地状态识别
5. 供电电路：为整个羽毛球馆管理系统提供稳定工作电源

三、输出部分

1. OLED 显示屏：用于实时显示馆内烟雾浓度、温度、光照强度、各场地占用状态、场地费用、系统运行模式及各类预设阈值
2. USB灯模块：用于光照低于阈值时自动开启照明，也可手动控制
3. MOS管控制模块：共2个，分别控制风扇与降温装置，实现烟雾超标自动通风、温度超标自动降温，也可手动控制
4. LED灯模块：用于 3 个场地的状态指示，场地占用亮红灯、预约中亮橙灯、空余亮绿灯
5. 语音模块：用于场地预约成功时的语音播报提示
6. 蜂鸣器模块：用于烟雾浓度超阈值时的声光报警
7. WiFi 模块：用于将馆内环境数据、场地状态上传至云平台，实现手机端（用户/管理员）远程查看、预约、控制与管理，完成羽毛球馆的智能化、物联网化运营
