设计编号：T2792602M
实物视频演示：
实物视频演示：软件安装：
资料预览

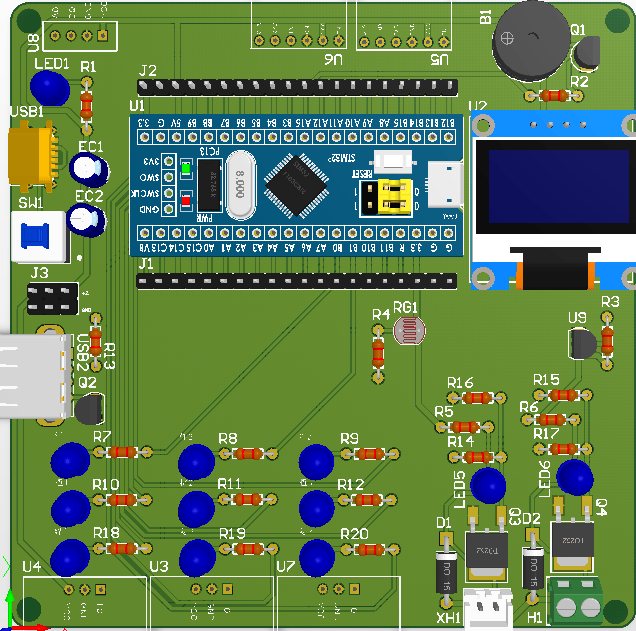

效果图：

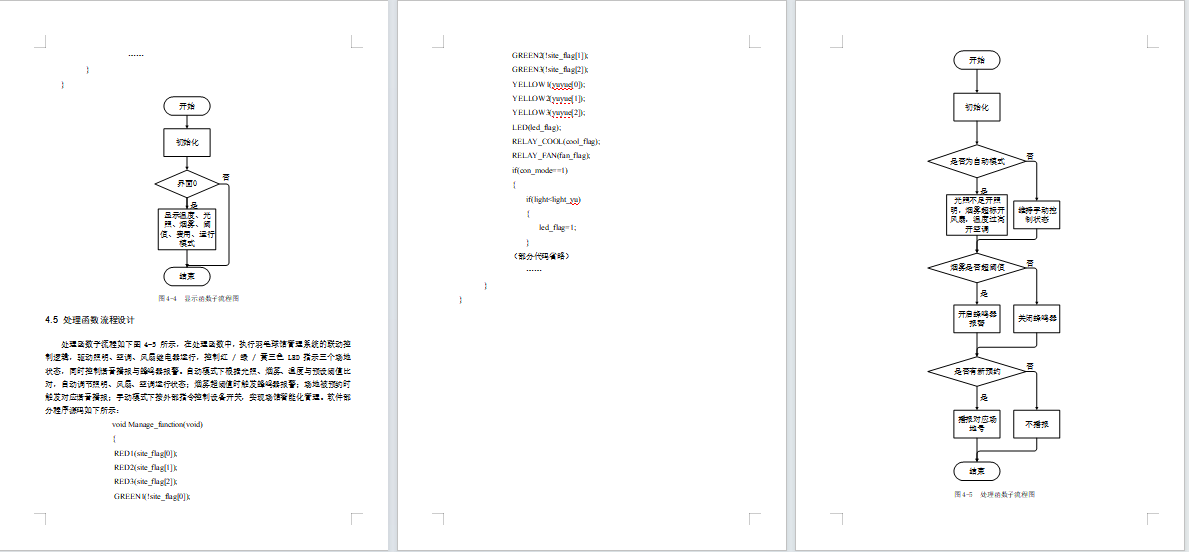

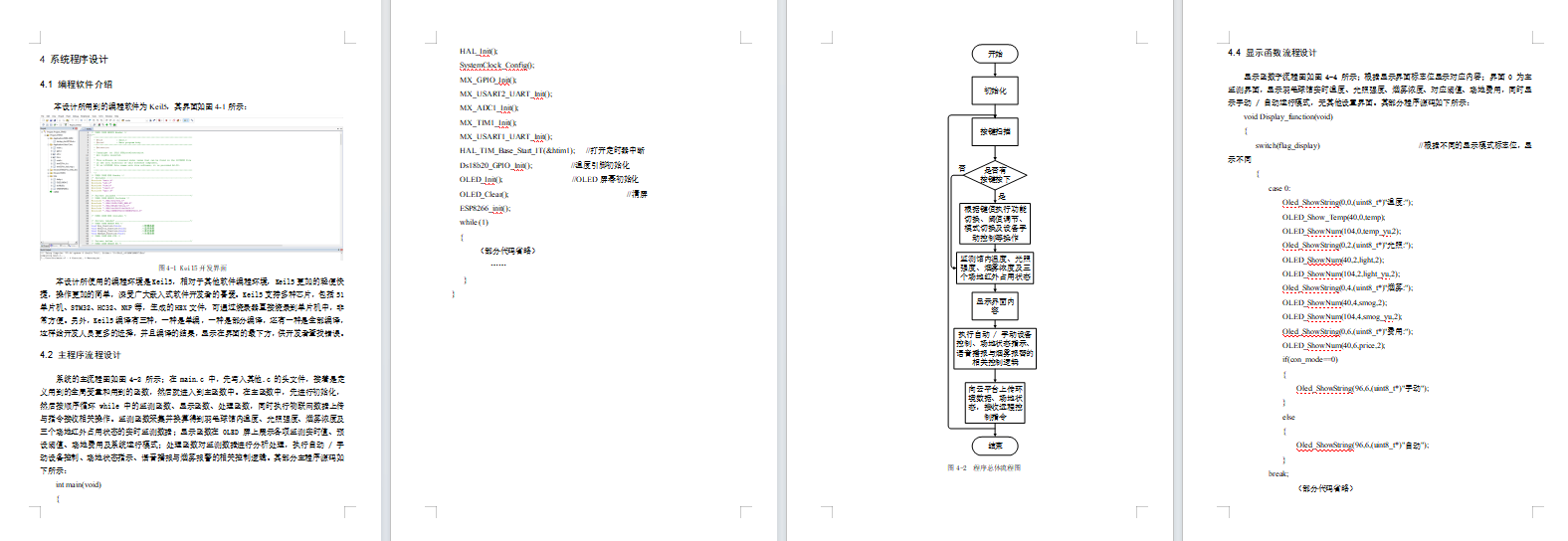

总体资料：

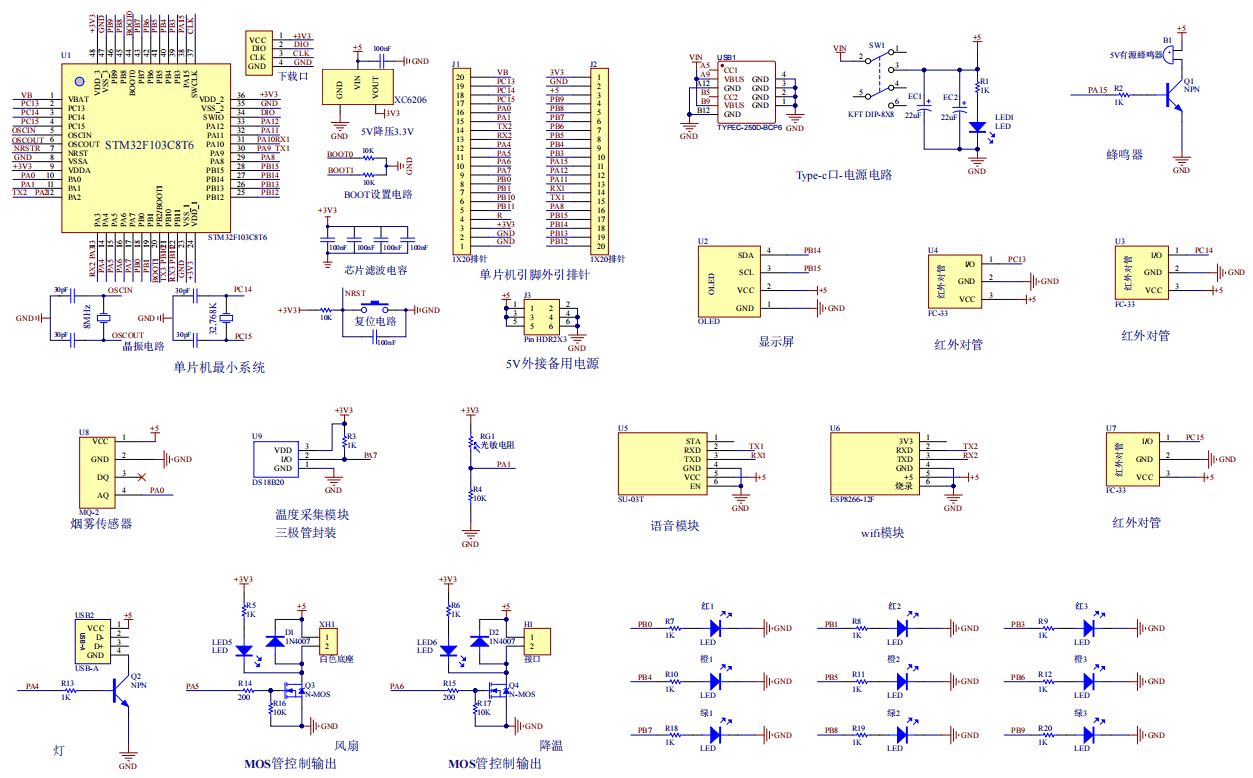

原理图：
软件设计流程：

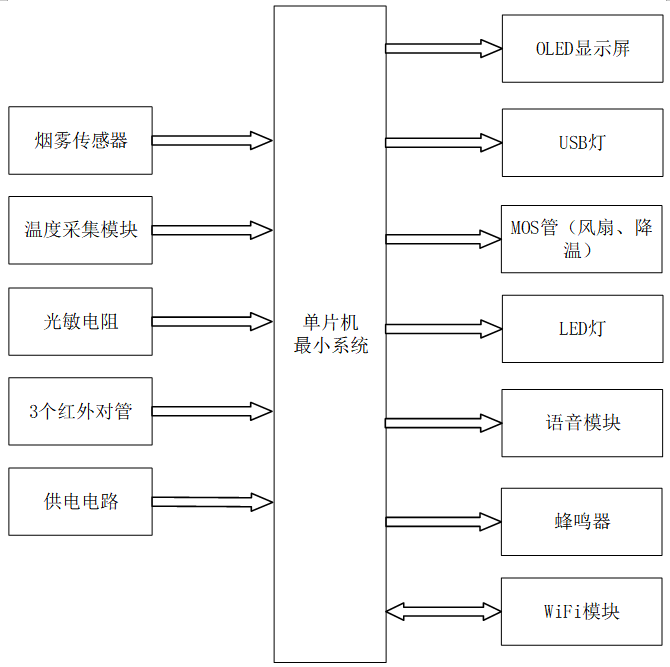

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于STM32的羽毛球馆管理系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是烟雾传感器，用于实时监测馆内烟雾浓度，为烟雾异常报警与通风控制提供数据依据；第二部分是温度采集模块，用于实时采集馆内环境温度，为温度自动控制提供依据；第三部分是光敏电阻，用于采集环境光照强度，为照明自动控制提供数据；第四部分是 3 个红外对管，用于分别监测 3 个羽毛球场地的占用状态，实现场地状态识别；第五部分是供电电路，为整个羽毛球馆管理系统提供稳定工作电源。
输出由七部分组成，第一部分是 OLED 显示屏，用于实时显示馆内烟雾浓度、温度、光照强度、各场地占用状态、场地费用、系统运行模式及各类预设阈值；第二部分是 USB 灯，用于光照低于阈值时自动开启照明，也可手动控制；第三部分是 2 个 MOS 管，分别控制风扇与降温装置，实现烟雾超标自动通风、温度超标自动降温，也可手动控制；第四部分是 LED 灯，用于 3 个场地的状态指示：场地占用亮红灯、预约中亮橙灯、空余亮绿灯；第五部分是语音模块，用于场地预约成功时的语音播报提示；第六部分是蜂鸣器，用于烟雾浓度超阈值时的声光报警；第七部分是 WiFi 模块，用于将馆内环境数据、场地状态上传至云平台，实现手机端（用户 / 管理员）远程查看、预约、控制与管理，完成羽毛球馆的智能化、物联网化运营。

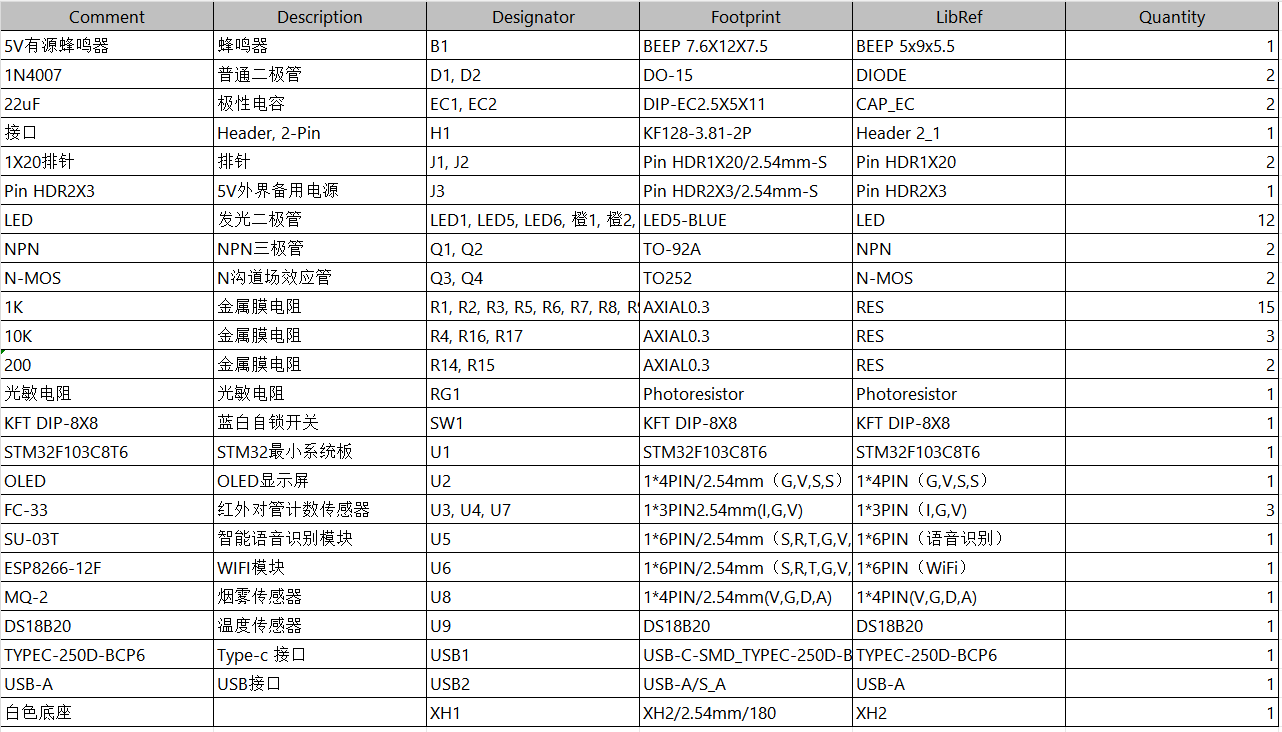

硬件清单：
