设计编号：T2852613M
编号：
T2852613M
设计简介：
本设计是基于咖啡机智能管理系统的设计与实现 ，主要实现以下功能：
1.通过OLED显示屏显示屏幕
2.通过重量传感器1实现对于咖啡豆重量的检测，当检测到实际值低于设置的阈值的时候，判定为缺料状态
3.通过超声波传感器1（安装在顶部向下检测）检测水的水位，当超声波测距超过设置值，判定为缺水状态
4.通过超声波传感器2（安装在顶部向下检测）检测奶的液位，当超声波测距超过设置值，判定为缺奶状态
5.通过按键实现切换界面，启动制作咖啡
6.通过WIFI模块实现云平台数据存储和记录。通过APP可以记录本次开机制作咖啡的次数和水位，奶位，豆子的参数，也可通过APP远程制作咖啡。接收缺料报警信息。
电源： 5V
传感器：称重模块（HX711）、超声波测距（HC-SR04）
显示屏：OLED128X64
单片机：STM32F103C8T6
执行器：蜂鸣器、水泵、电机、舵机
人机交互：独立按键
通讯：语音模块（SU-03T）、WIFI模块（ESP8266）
标签：STM32、OLED12864、HX711、HC-SR04、SU-03T、ESP8266、水泵、电机、舵机
题目扩展：公共服务类智能咖啡机控制系统设计

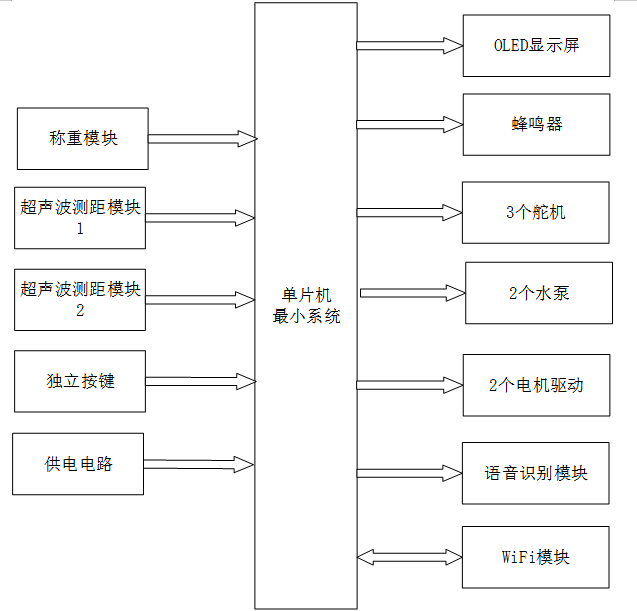

咖啡机智能管理系统的设计与实现
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 称重模块：用于精准检测咖啡豆的实际重量，判断是否处于缺料状态
- 超声波测距模块1：用于检测水仓内的水位高度，判断是否缺水
- 超声波测距模块2：用于检测奶仓内的奶液位高度，判断是否缺奶
- 独立按键模块：用于本地启动咖啡制作、系统参数设置、界面切换等操作
- 供电电路：为整个咖啡机智能管理系统提供稳定电源，保障各模块正常工作
三、输出部分
- OLED 显示屏：用于实时显示咖啡豆重量、水位、奶位、制作进度、缺料/缺水/缺奶报警信息及系统运行状态
- 蜂鸣器模块：用于咖啡豆缺料、水位过低、奶位不足等异常状态的声光报警提醒
- 舵机控制模块：共3个，分别用于控制咖啡豆阀门、水仓抽水阀门、奶仓抽奶阀门及混合仓出咖啡阀门的开关，精准控制物料流量
- 水泵模块：共2个，分别实现水仓抽水与奶仓抽奶的自动化控制，配比制作咖啡所需水量与奶量
- 电机驱动模块：共2个，用于驱动研磨机研磨萃取咖啡豆，以及驱动搅拌机完成咖啡液、水、奶的混合搅拌
- 语音识别模块：用于接收语音指令控制咖啡制作，同时在咖啡制作完成时播报完成提示，提升交互体验
- WiFi 模块：通过云平台实现数据存储与远程交互，支持手机 APP 记录制作次数、水位、奶位、豆子参数，远程启动咖啡制作，并接收缺料等报警信息
