设计编号：T2852613M
实物视频演示：
实物视频演示：软件安装：
资料预览

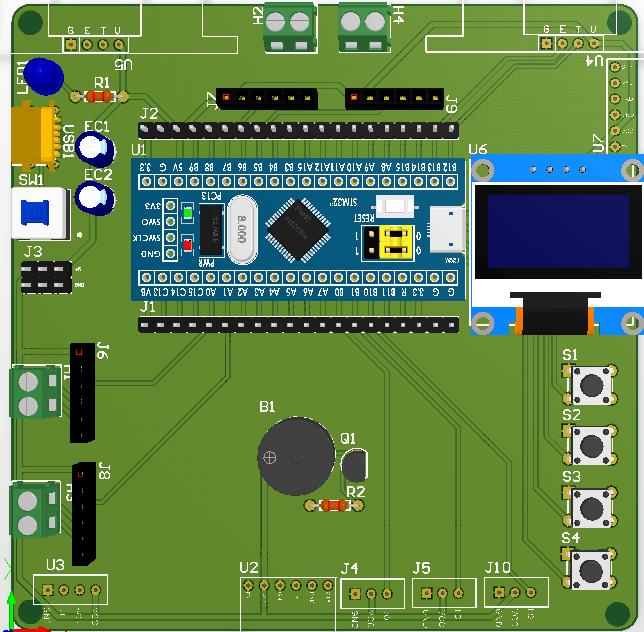

效果图：

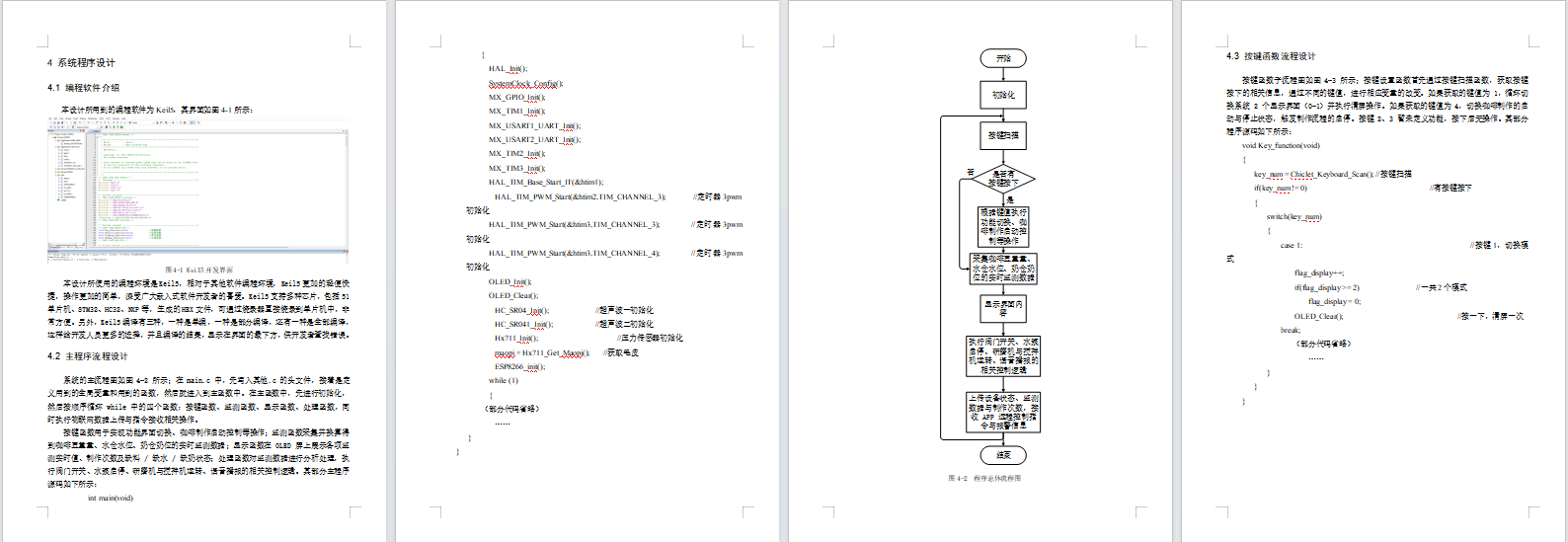

总体资料：

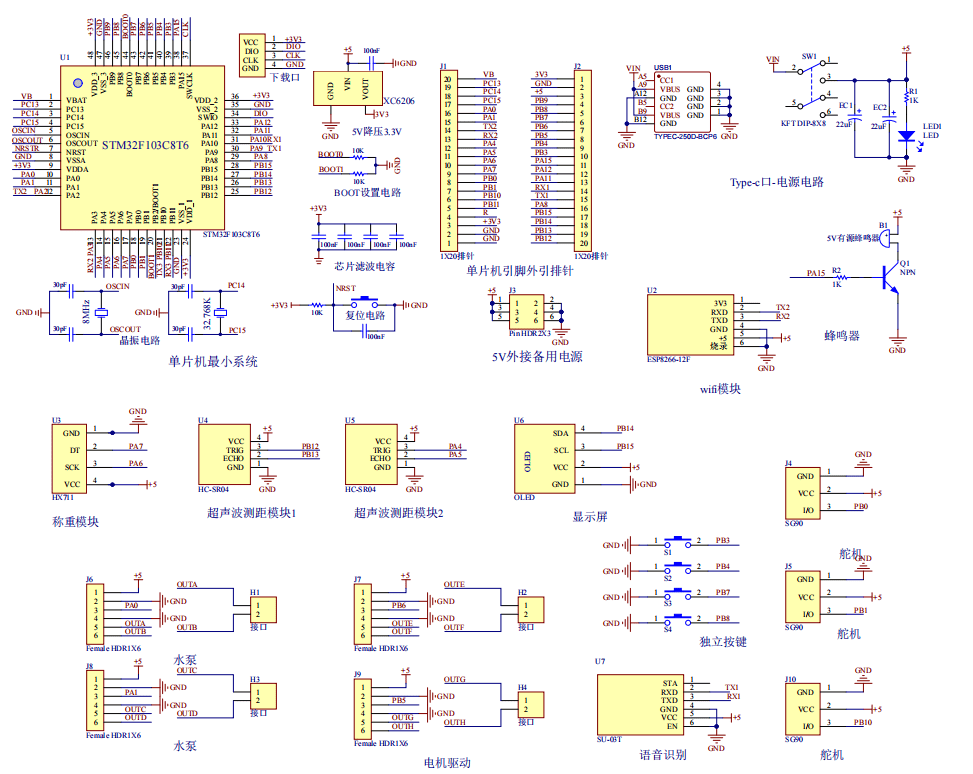

原理图：

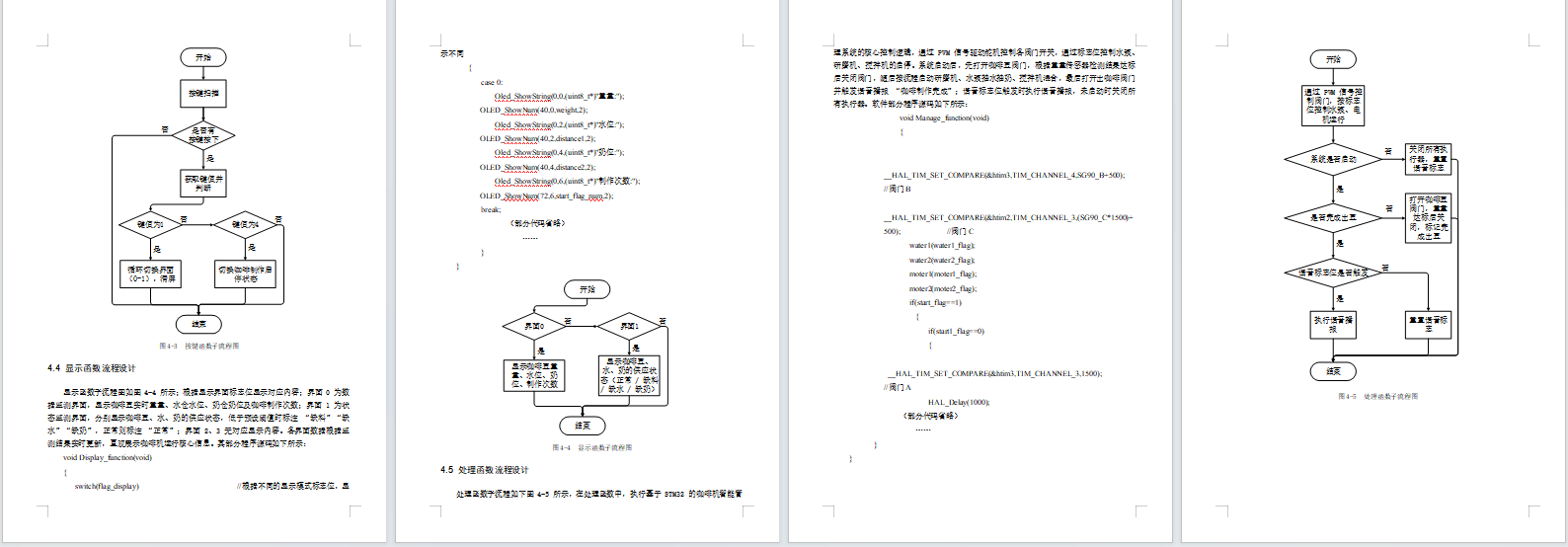

软件设计流程：

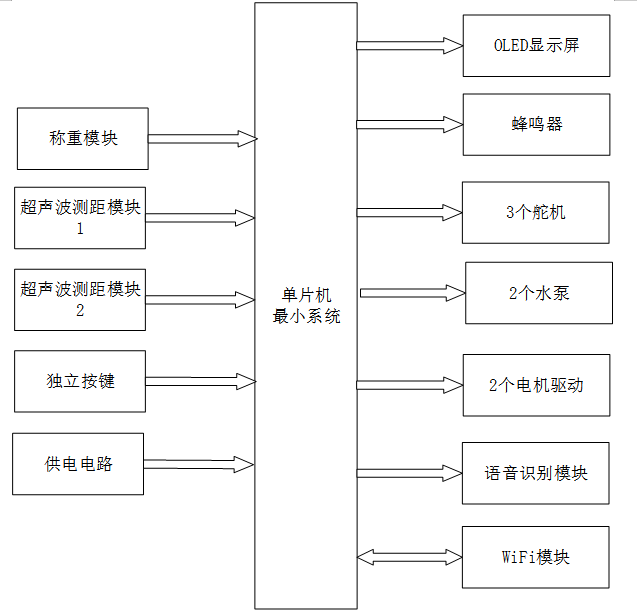

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的咖啡机智能管理系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是称重模块，用于精准检测咖啡豆的实际重量，判断是否处于缺料状态；第二部分是超声波测距模块 1，用于检测水仓内的水位高度，判断是否缺水；第三部分是超声波测距模块 2，用于检测奶仓内的奶液位高度，判断是否缺奶；第四部分是独立按键，用于本地启动咖啡制作、系统参数设置、界面切换等操作；第五部分是供电电路，为整个咖啡机智能管理系统提供稳定电源，保障各模块正常工作。
输出由七部分组成，第一部分是 OLED 显示屏，用于实时显示咖啡豆重量、水位、奶位、制作进度、缺料 / 缺水 / 缺奶报警信息及系统运行状态；第二部分是蜂鸣器，用于咖啡豆缺料、水位过低、奶位不足等异常状态的声光报警提醒；第三部分是 3 个舵机，分别用于控制咖啡豆阀门、水仓抽水阀门、奶仓抽奶阀门及混合仓出咖啡阀门的开关，精准控制物料流量；第四部分是 2 个水泵，分别实现水仓抽水与奶仓抽奶的自动化控制，配比制作咖啡所需水量与奶量；第五部分是 2 个电机驱动，用于驱动研磨机研磨萃取咖啡豆，以及驱动搅拌机完成咖啡液、水、奶的混合搅拌；第六部分是语音识别模块，用于接收语音指令控制咖啡制作，同时在咖啡制作完成时播报完成提示，提升交互体验；第七部分是 WiFi 模块，通过云平台实现数据存储与远程交互，支持手机 APP 记录制作次数、水位、奶位、豆子参数，远程启动咖啡制作，并接收缺料等报警信息。

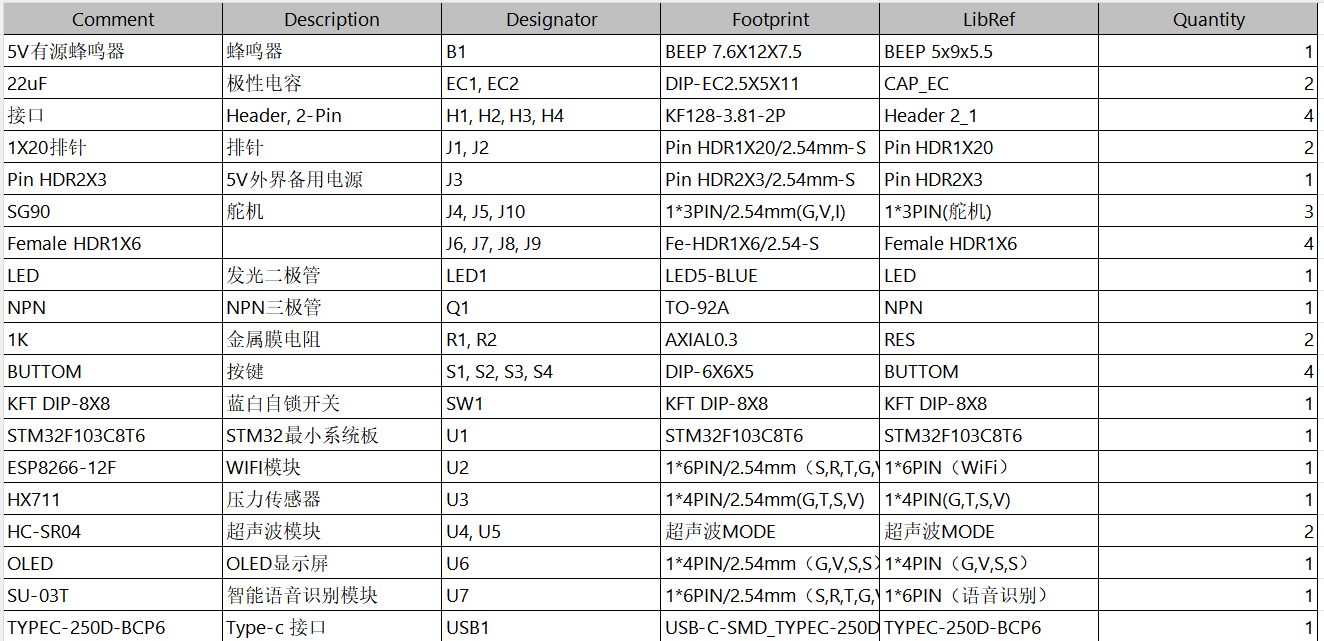

硬件清单：
