设计编号：T3052602M
实物视频演示：
实物视频演示：软件安装：
资料预览

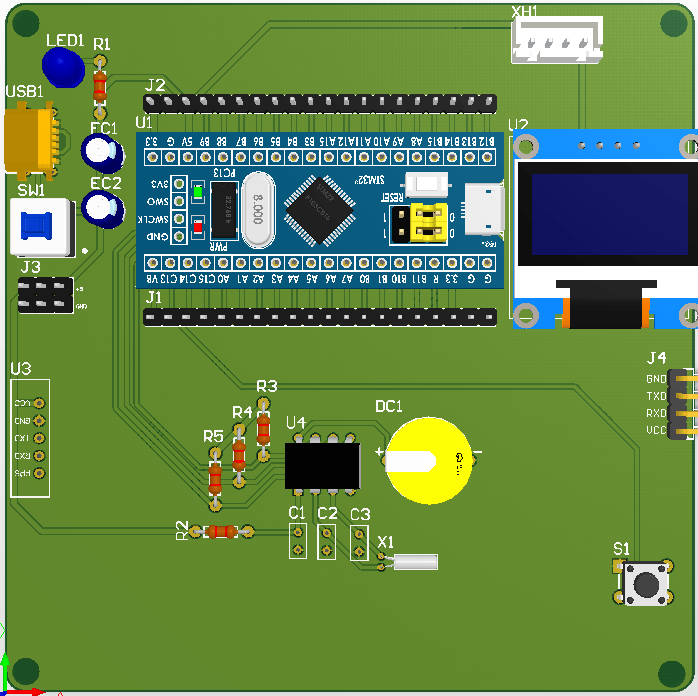

效果图：

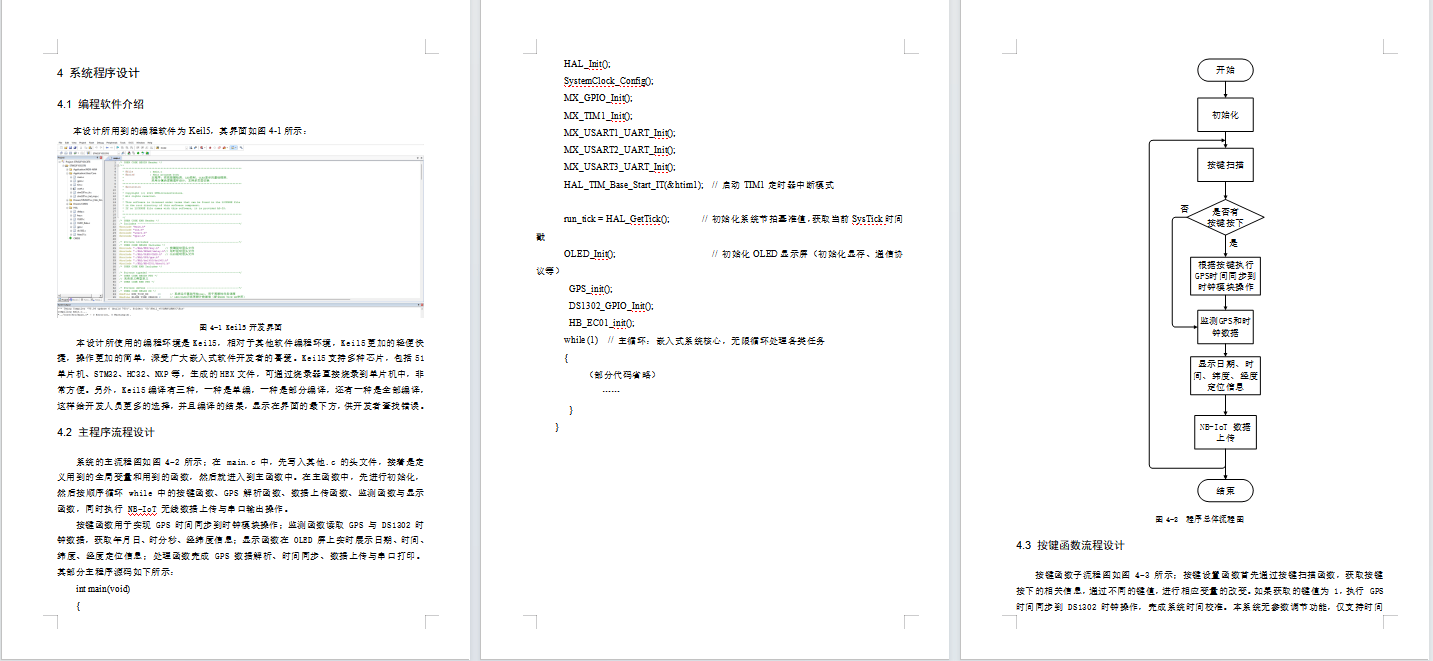

总体资料：

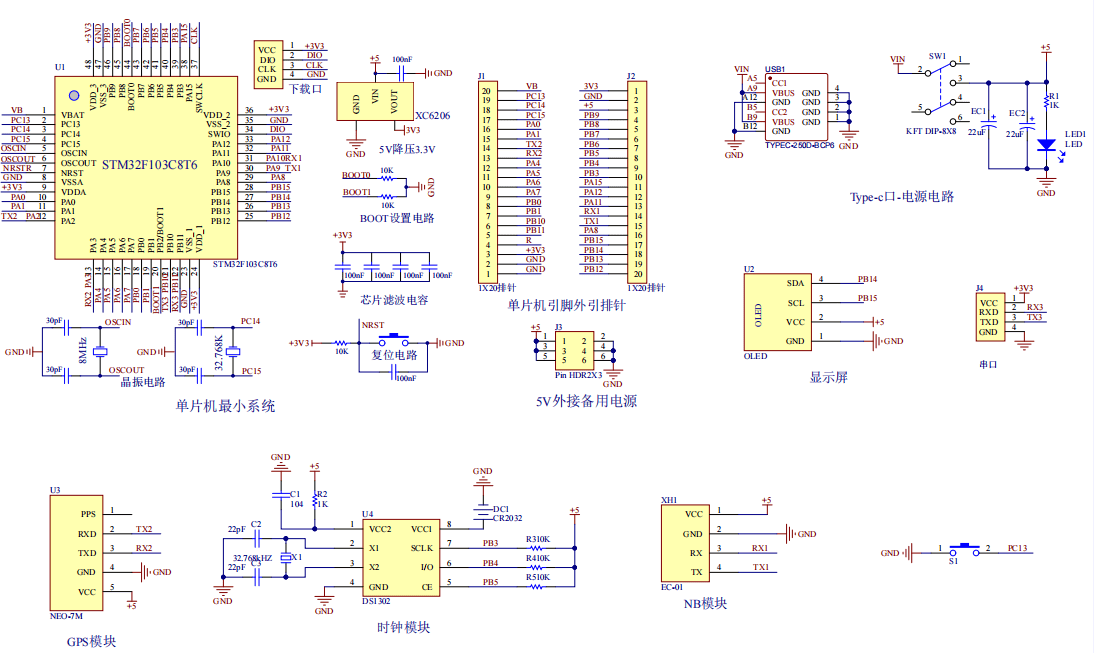

原理图：

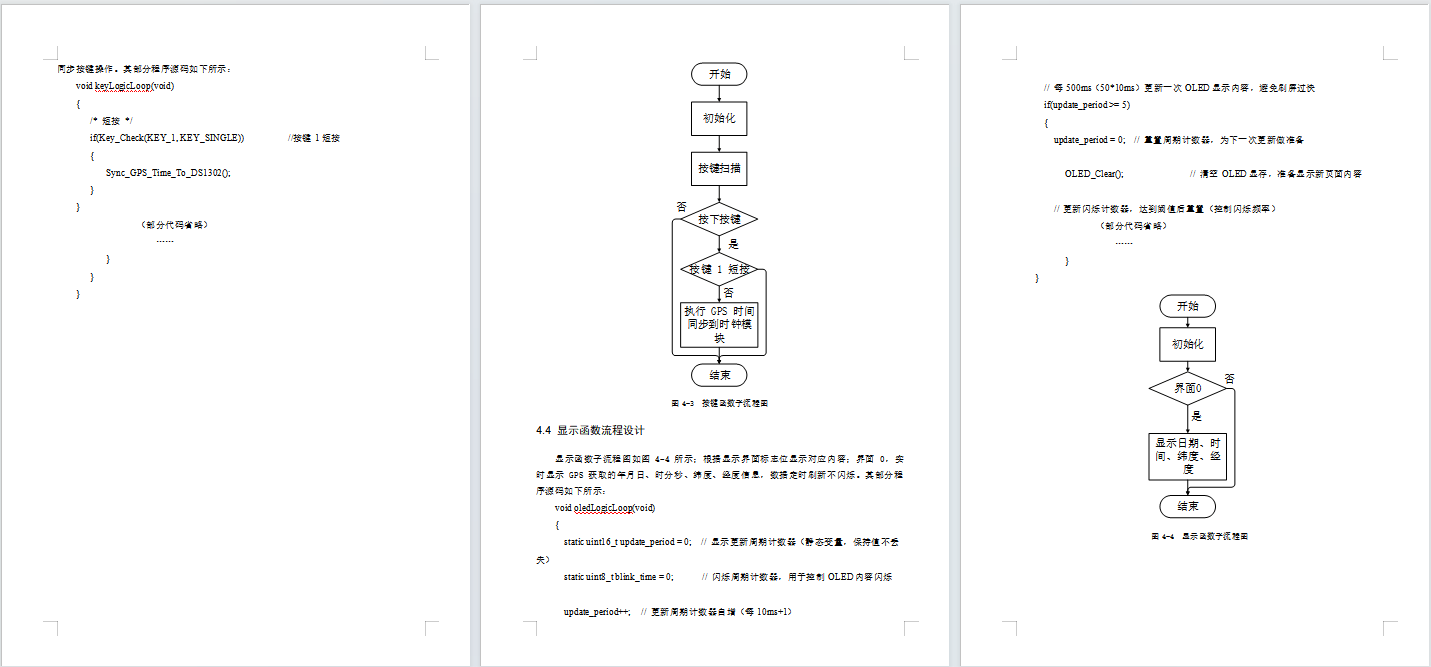

软件设计流程：

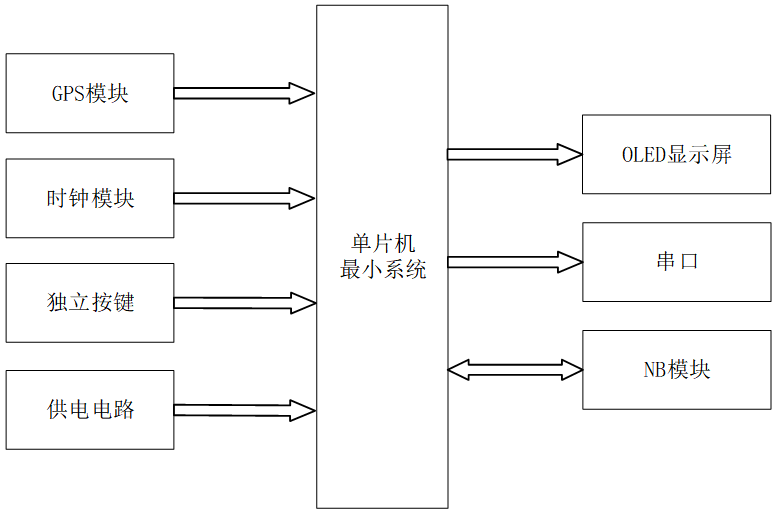

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 单片机的全球 GPS 定位系统，其中包含中控部分、输入部分和输出部分。中控部分采用 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是 GPS 模块，用于获取卫星定位数据，包括年月日、时分秒、经纬度信息；第二部分是时钟模块，用于提供系统精准的时间基准；第三部分是独立按键，用于功能切换、定位数据显示切换等操作；第四部分是供电电路，给整个系统供电。
输出由三部分组成，第一部分是 OLED 显示屏，用于实时显示获取到的时间、经纬度等定位信息；第二部分是串口，通过 STM32 单片机的串口通信将解析后的 GPS 数据发送至电脑上位机，供用户在串口调试助手中观察定位数据；第三部分是 NB 模块，实现无线数据传输，用户可通过手机查看时间和经纬度信息。

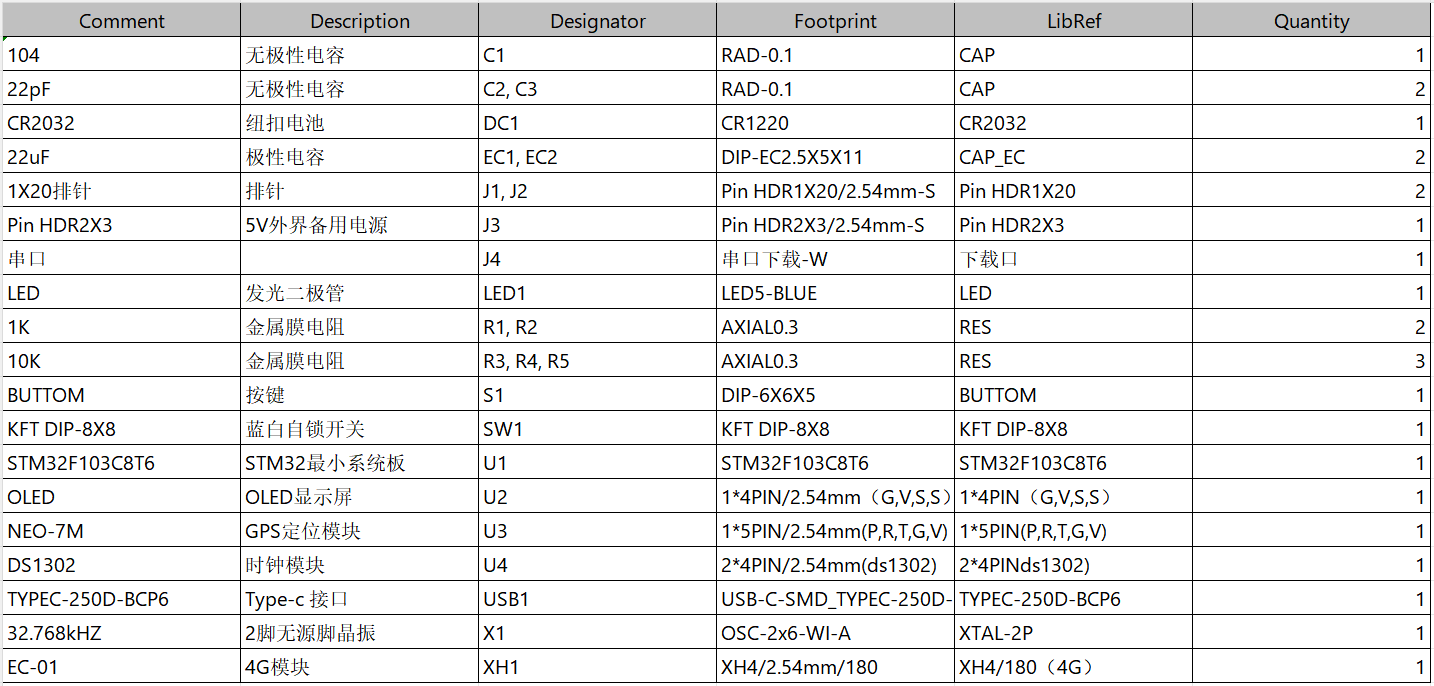

硬件清单：
