设计编号：T3112602M
实物视频演示：
实物视频演示：软件安装：
资料预览

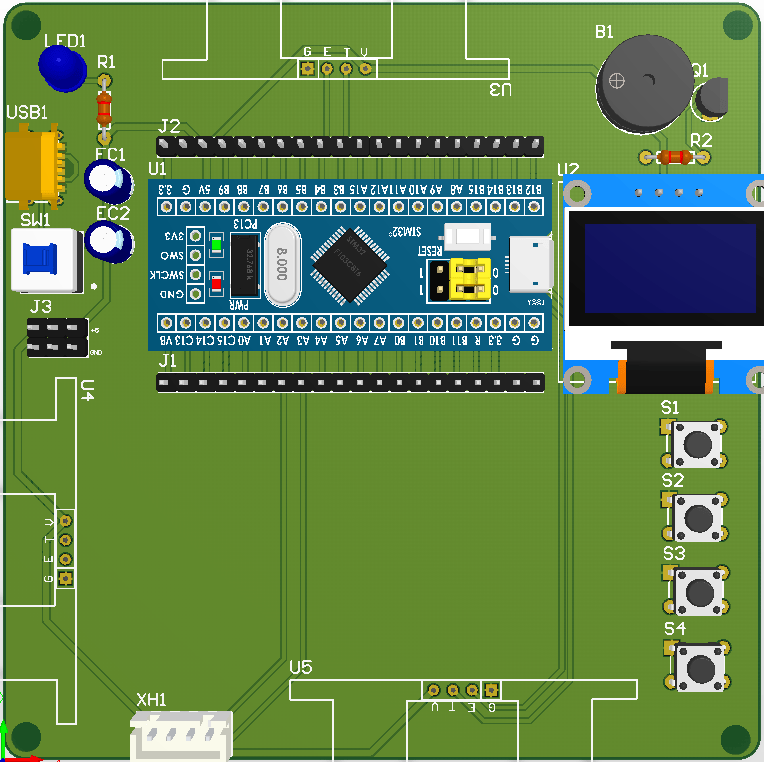

效果图：

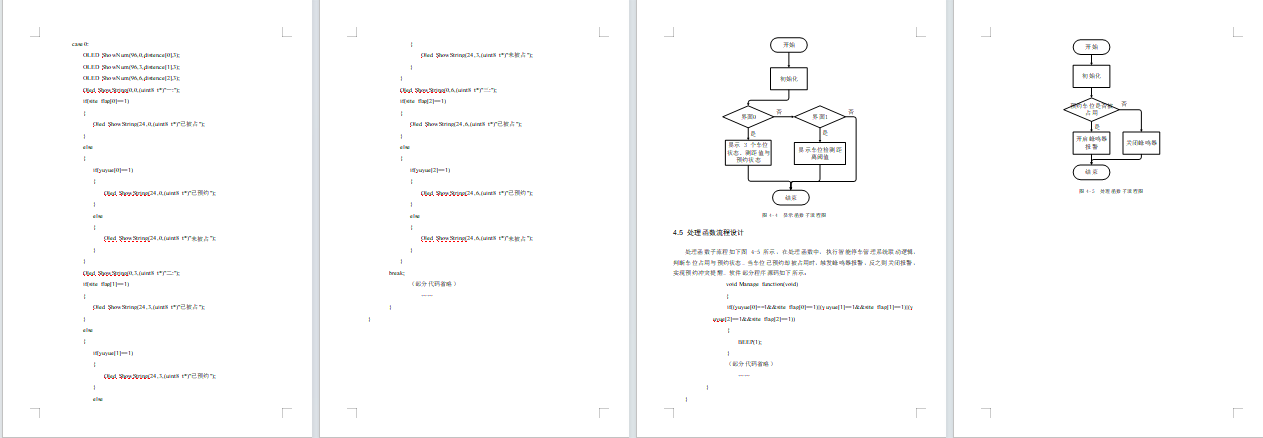

总体资料：

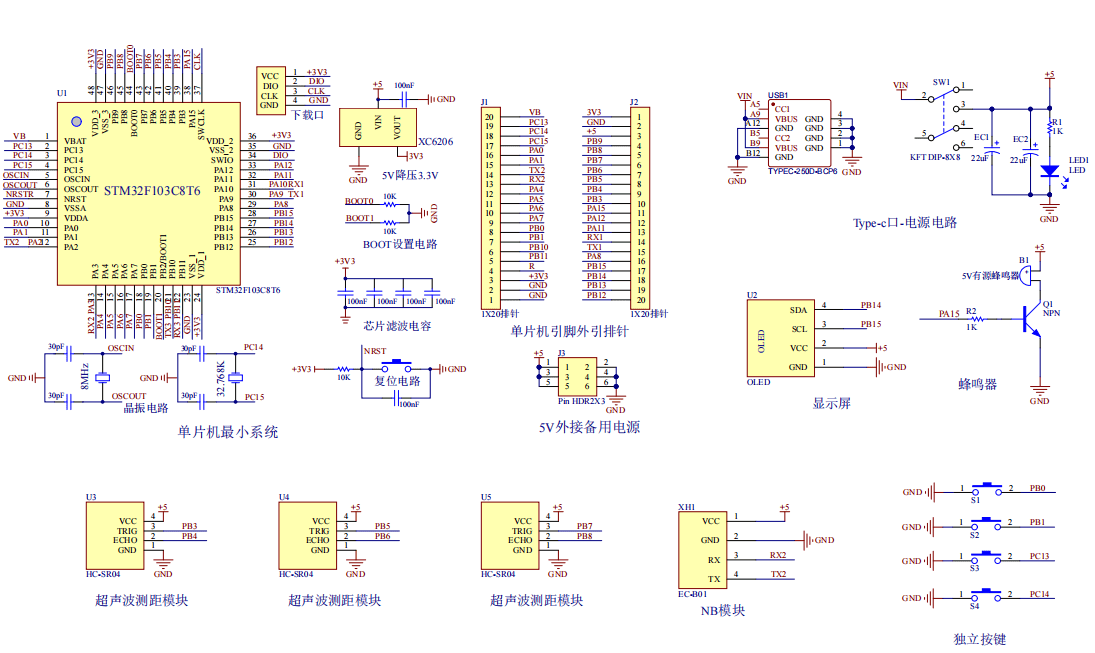

原理图：

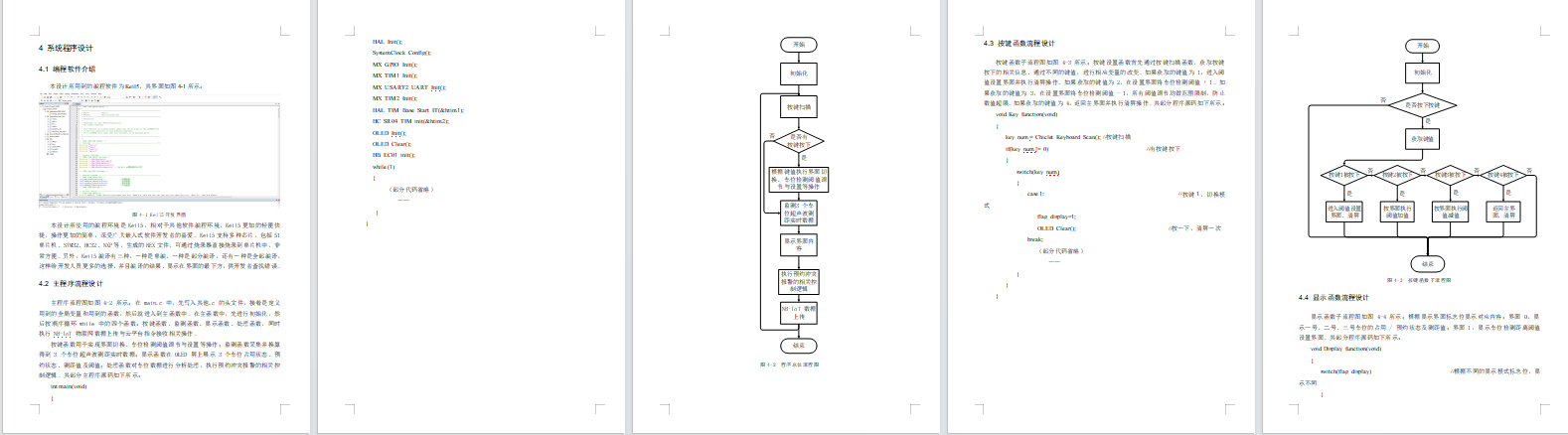

软件设计流程：

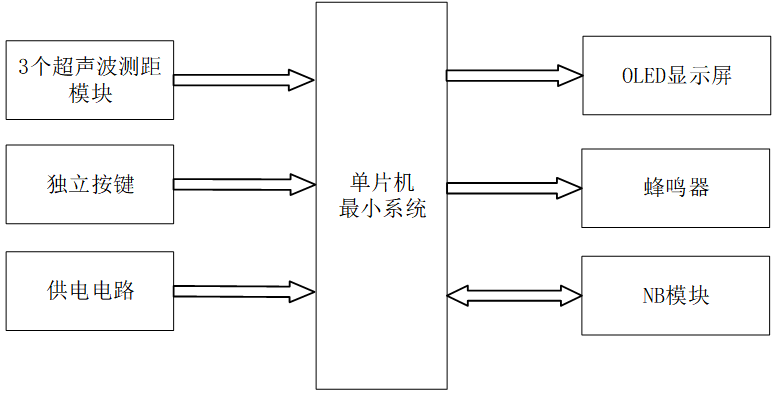

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的 NB-IoT 智能停车管理系统，其中包含中控部分、输入部分和输出部分。中控部分采用 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由三部分组成，第一部分是 3 个超声波测距模块，用于分别检测 3 个车位的占用状态；第二部分是独立按键，用于车位状态手动校准、系统参数设置等操作；第三部分是供电电路，给整个系统供电。
输出由三部分组成，第一部分是 OLED 显示屏，用于实时显示 3 个车位的占用状态；第二部分是蜂鸣器，用于车位状态变化提示、操作确认提示等；第三部分是 NB-IoT 模块，实现低功耗无线数据传输，将车位状态上传至云平台，同时接收手机的车位查询、预订指令，实现远程管理。

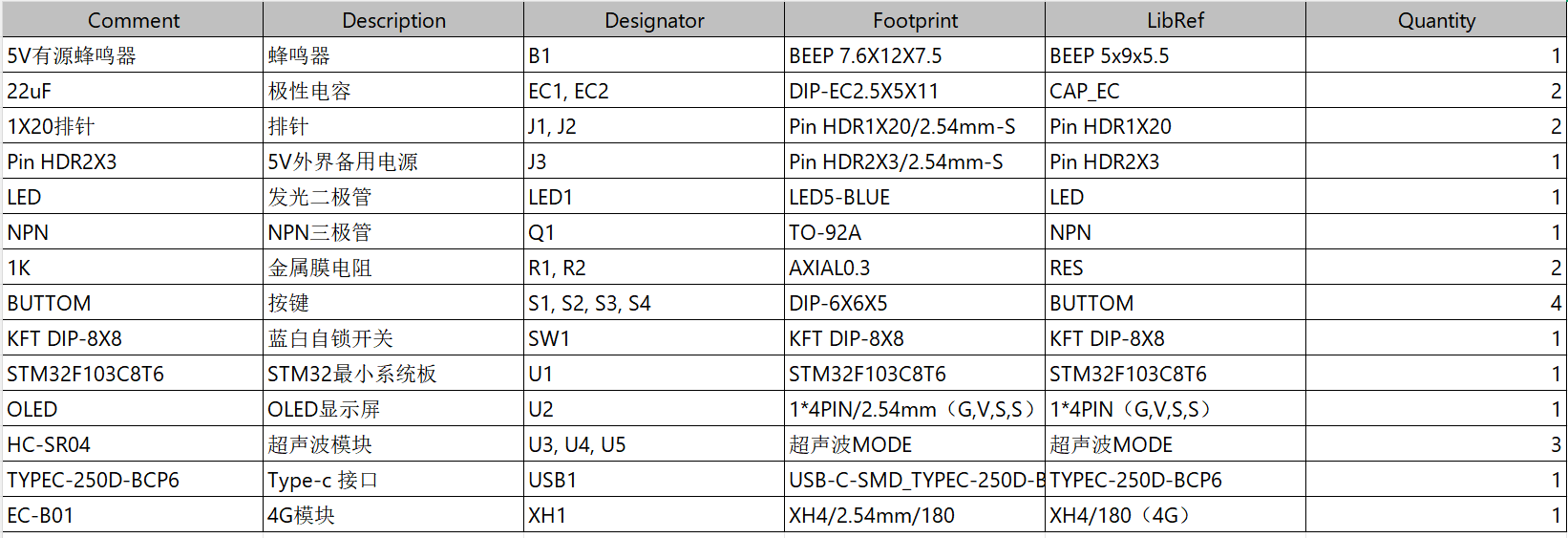

硬件清单：
