设计编号：T3272601M
编号：
T3272601M
设计简介：
本设计是基于 STM32 的城市内涝无线监测预警系统，主要实现以下功能：
1、通过 OLED 屏幕显示环境监测数据环境监测。
2、通过超声波测距模块检测积水深度。
3、通过温湿度传感器检测环境温湿度。
4、通过 PM2.5 模块检测空气质量数据。
5、通过 GPS 模块定位监测节点位置。
6、通过气压传感器检测大气气压。
7、通过风向传感器检测环境风向。
8、通过风速检测模块监测环境风速。
9、通过按键可以设置参数阈值，当参数超过阈值进行声光报警。
10、通过4G模块远程监控数据和操控。
电源： 5V
传感器：超声波测距模块（HC-SR04）、温湿度传感器（DHT11）、GPS模块（NEO-6M）、PM2.5检测（GP2Y1014AU）
气压（XGZP6847A）、风向传感器（GT-3000-FXJT--V05）、三杯式风速传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：声光报警
人机交互：独立按键
通信模块：4G模块（ML307R）
标签：STM32、OLED12864、HC-SR04、DHT11、NEO-6M、GP2Y1014AU、XGZP6847A、GT-3000-FXJT--V05、三杯式风速传感器
题目扩展：公园环境多参数无线监测系统、校园内涝智能监测与应急预警系统、社区积水深度实时监测与预警系统

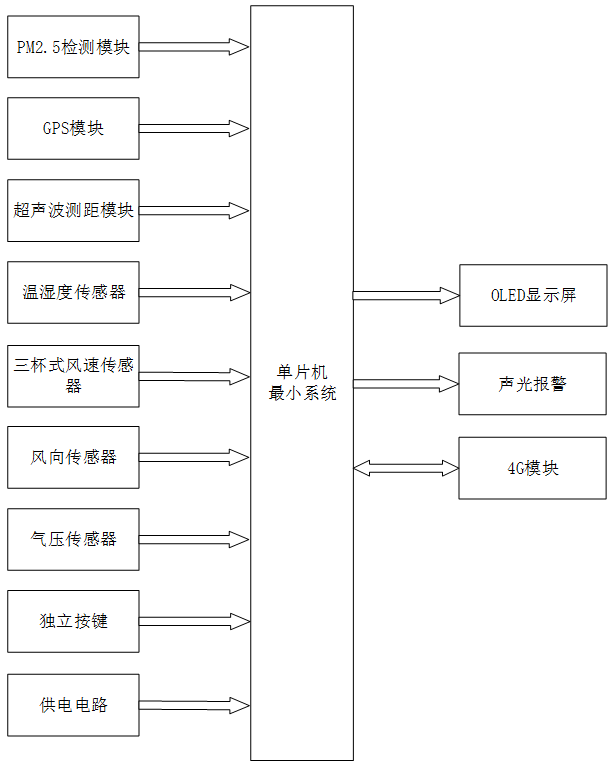

城市内涝无线监测预警系统设计
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- PM2.5检测模块：用于监测内涝区域的空气质量
- GPS模块：用于定位监测设备的具体位置
- 超声波测距模块：搭配气压传感器计算监测水位值
- 温湿度传感器模块：用于监测现场环境的温湿度
- 三杯式风速传感器模块：用于监测现场风速情况
- 风向传感器模块：用于监测现场风向
- 气压传感器模块：用于辅助水位监测与环境气压采集
- 独立按键模块：用于切换界面、设置各项监测参数阈值
- 供电电路：为整个系统提供稳定工作电源
三、输出部分
- OLED 显示屏：用于实时显示水位、温湿度、风速风向、PM2.5、气压、GPS 定位信息及各项设置阈值
- 声光报警模块：当监测参数超过设定阈值时触发声光报警
- 4G模块：用于实现监测数据的无线传输，支持移动应用实时查看数据、远程设置阈值，确保及时掌握内涝情况
