设计编号：T3272601M
仿真视频演示：
软件安装：
资料预览

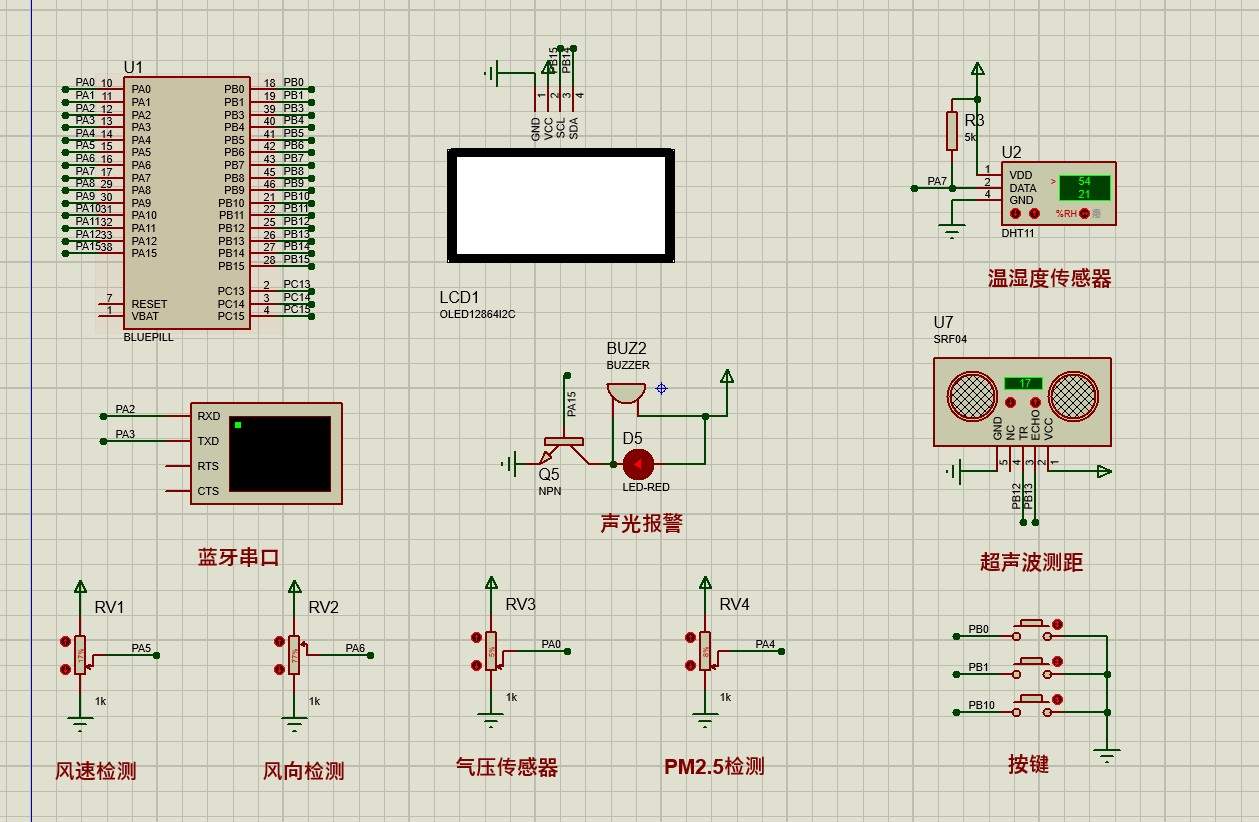

效果图：

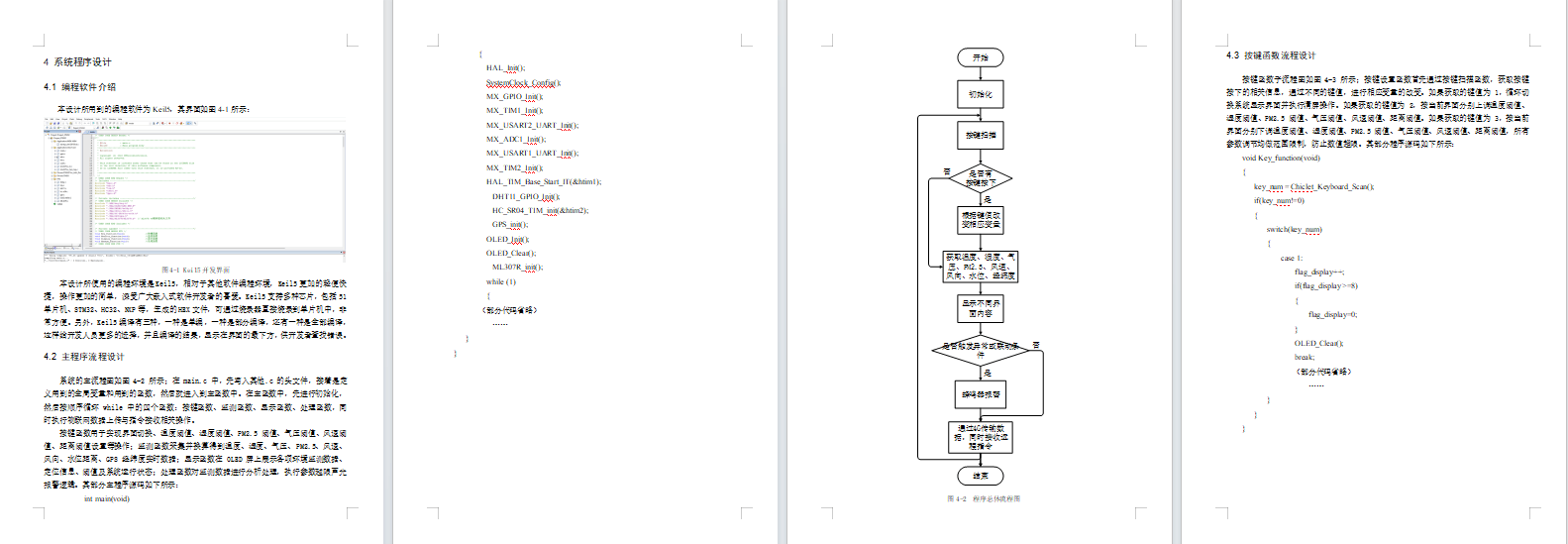

总体资料：

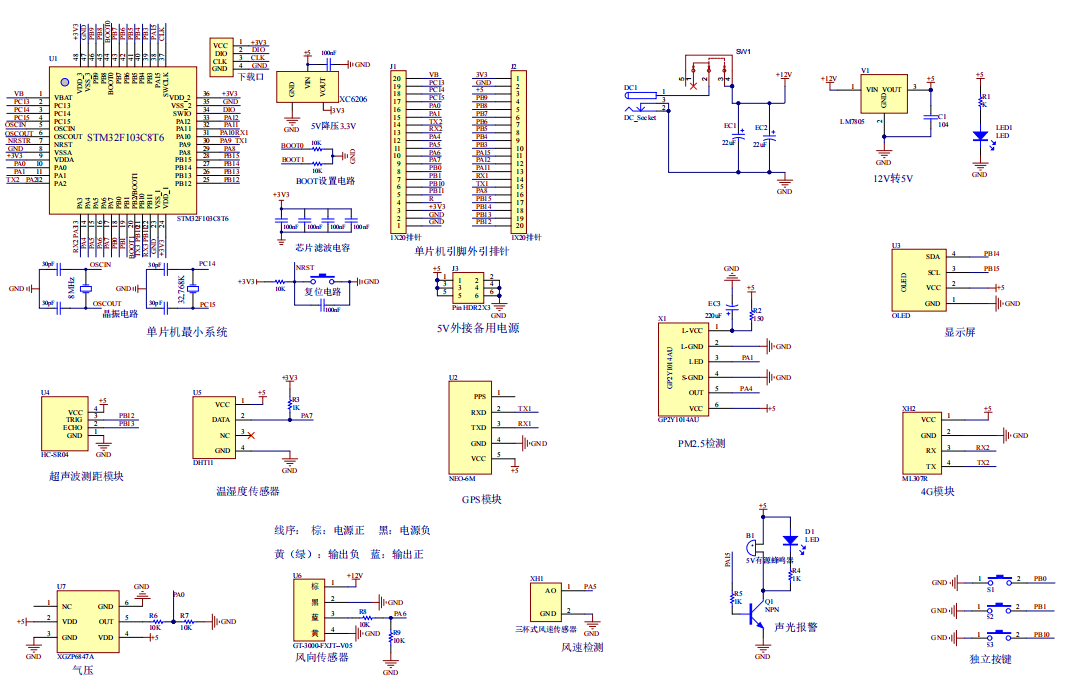

原理图：

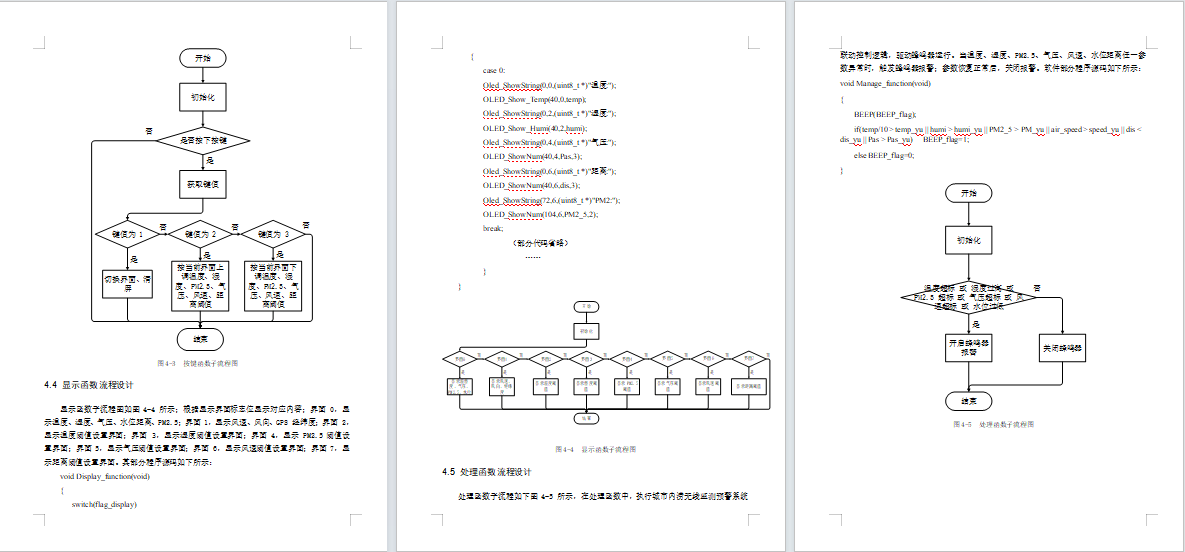

软件设计流程：

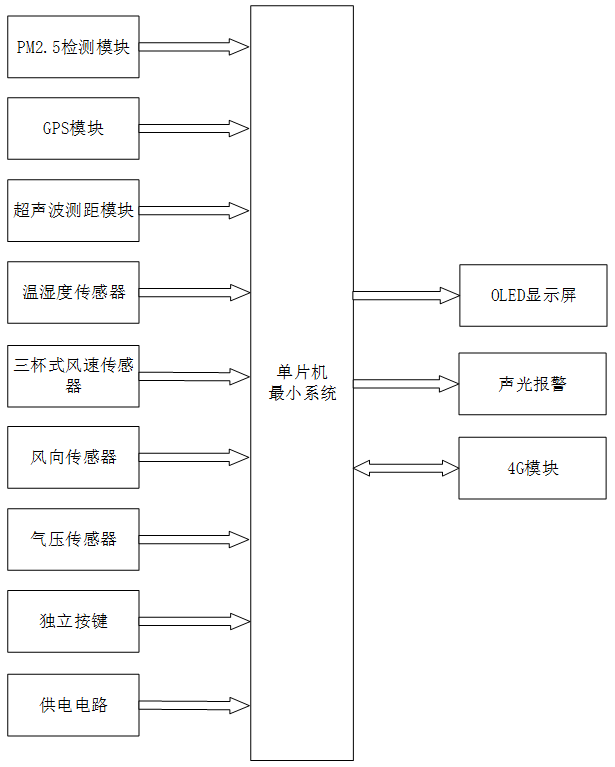

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的城市内涝无线监测预警系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由九部分组成，第一部分是 PM2.5 检测模块，用于监测内涝区域的空气质量；第二部分是 GPS 模块，用于定位监测设备的具体位置；第三部分是超声波测距模块，搭配气压传感器计算监测水位值；第四部分是温湿度传感器，用于监测现场环境的温湿度；第五部分是三杯式风速传感器，用于监测现场风速情况；第六部分是风向传感器，用于监测现场风向；第七部分是气压传感器，用于辅助水位监测与环境气压采集；第八部分是独立按键，用于切换界面、设置各项监测参数阈值；第九部分是供电电路，为整个系统提供稳定工作电源。
输出由三部分组成，第一部分是 OLED 显示屏，用于实时显示水位、温湿度、风速风向、PM2.5、气压、GPS 定位信息及各项设置阈值；第二部分是声光报警模块，当监测参数超过设定阈值时触发声光报警；第三部分是 4G 模块，用于实现监测数据的无线传输，支持移动应用实时查看数据、远程设置阈值，确保及时掌握内涝情况。

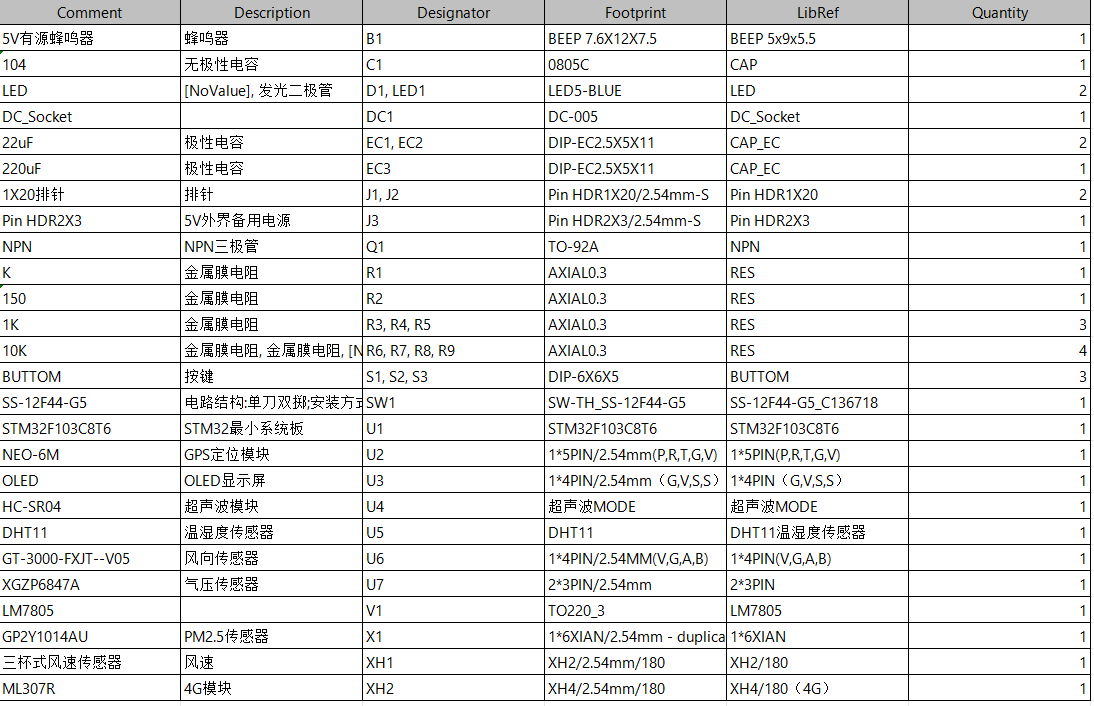

硬件清单：
