设计编号：T3292613M
实物视频演示：
实物视频演示：软件安装：

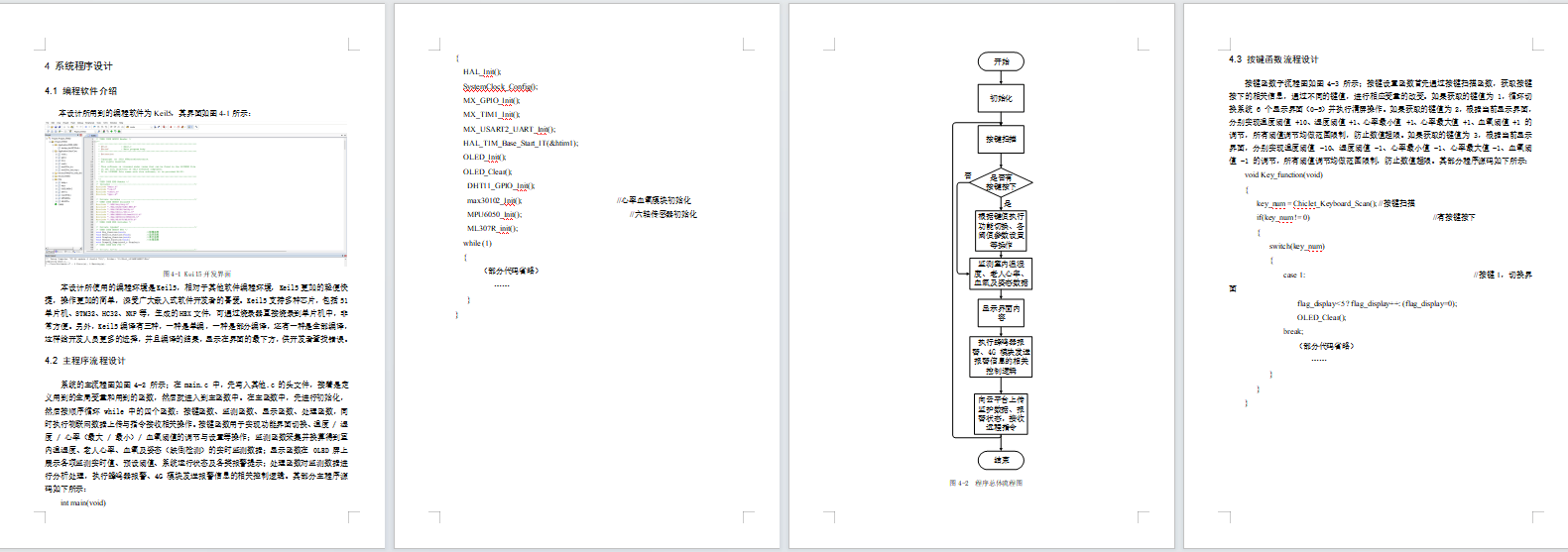

资料预览

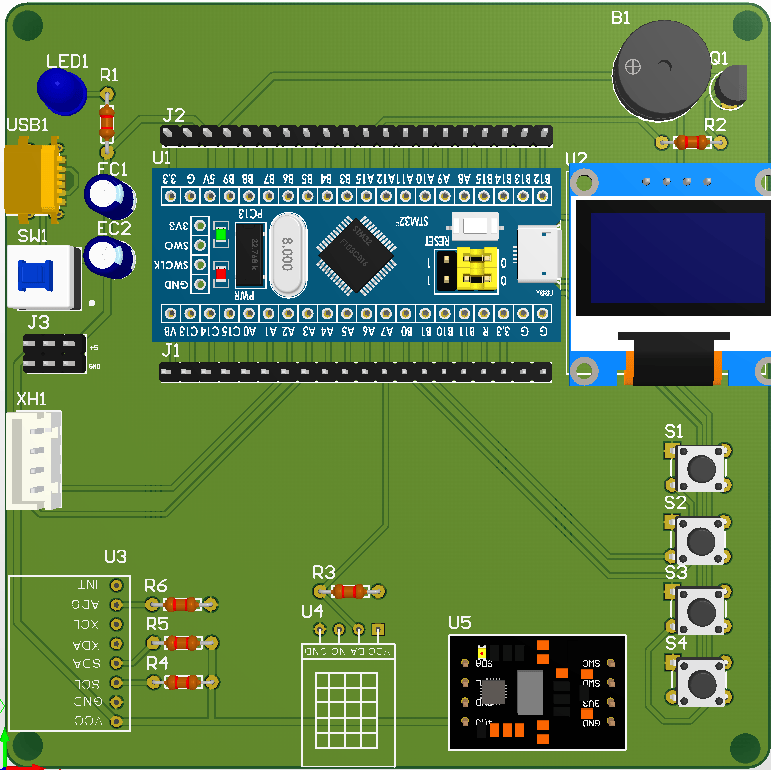

效果图：
总体资料：

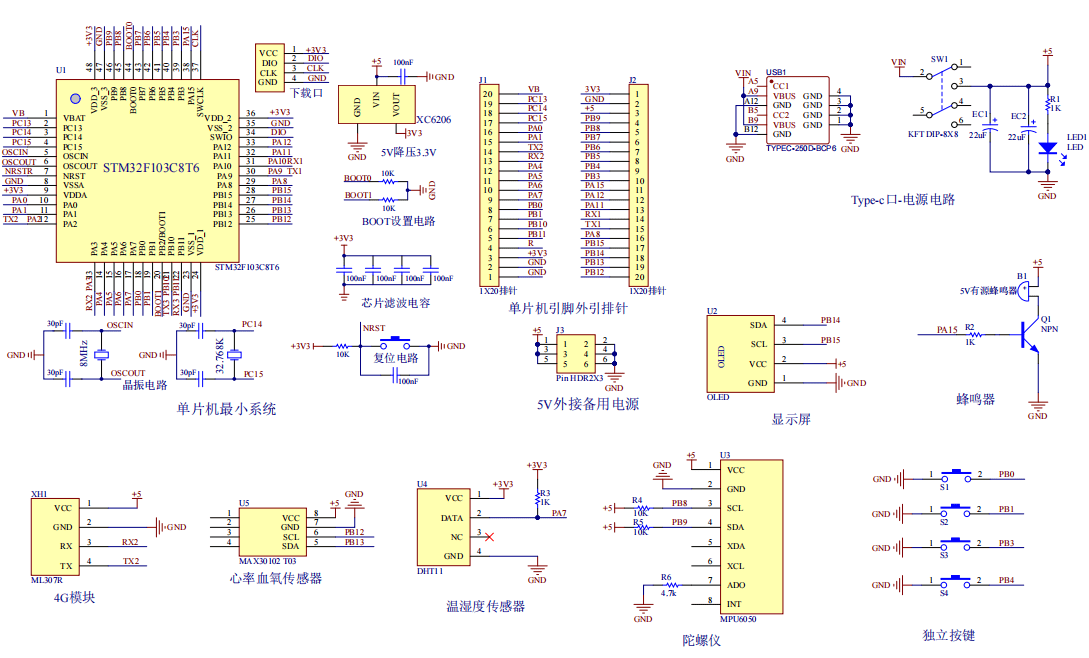

原理图：

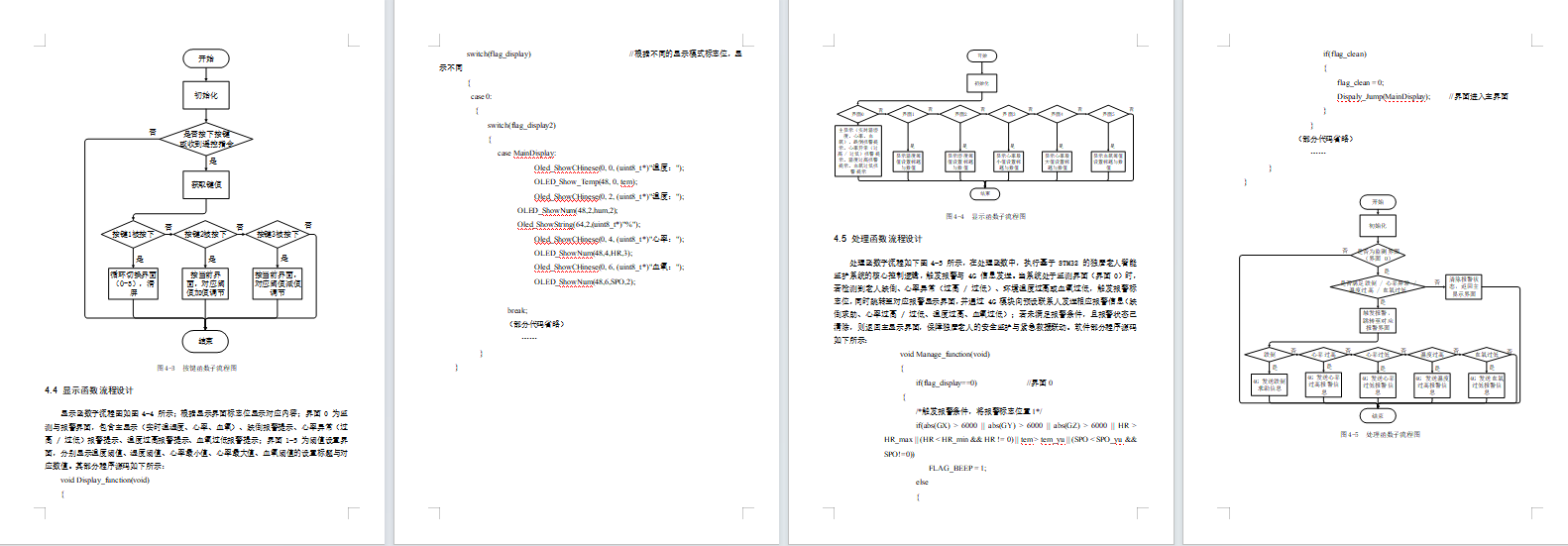

软件设计流程：

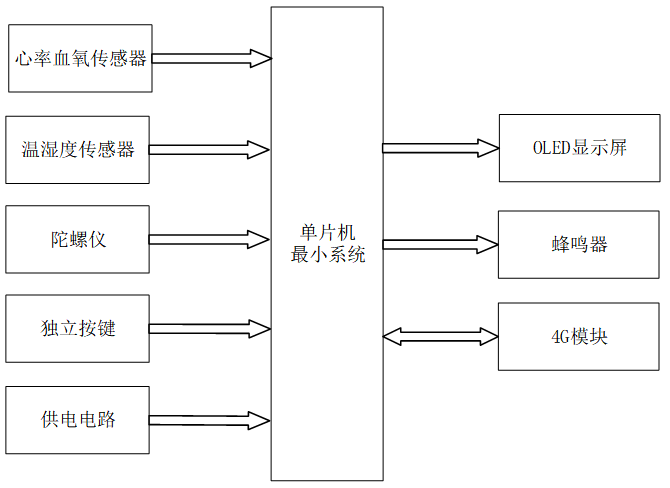

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的独居老人智能监护系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是心率血氧传感器，用于实时监测老人的心率与血氧数据，为健康状态评估提供依据；第二部分是温湿度传感器，用于实时监测室内环境温湿度，判断环境是否异常；第三部分是陀螺仪（加速度传感器），用于监测老人姿态，实现跌倒检测；第四部分是独立按键，用于功能界面切换、心率 / 血氧 / 温度阈值设置、报警复位等操作；第五部分是供电电路，为整个独居老人智能监护系统提供稳定工作电源。
输出由三部分组成，第一部分是 OLED 显示屏，用于实时显示室内温湿度、老人心率血氧、跌倒状态、报警情况及各类预设阈值；第二部分是蜂鸣器，当心率 / 血氧异常、老人跌倒或环境温度超标时，触发本地声光报警；第三部分是 4G 模块，用于在异常状态下向家属、社区或预设紧急联系人发送报警信息与求助信息，实现远程监护与紧急救援联动。

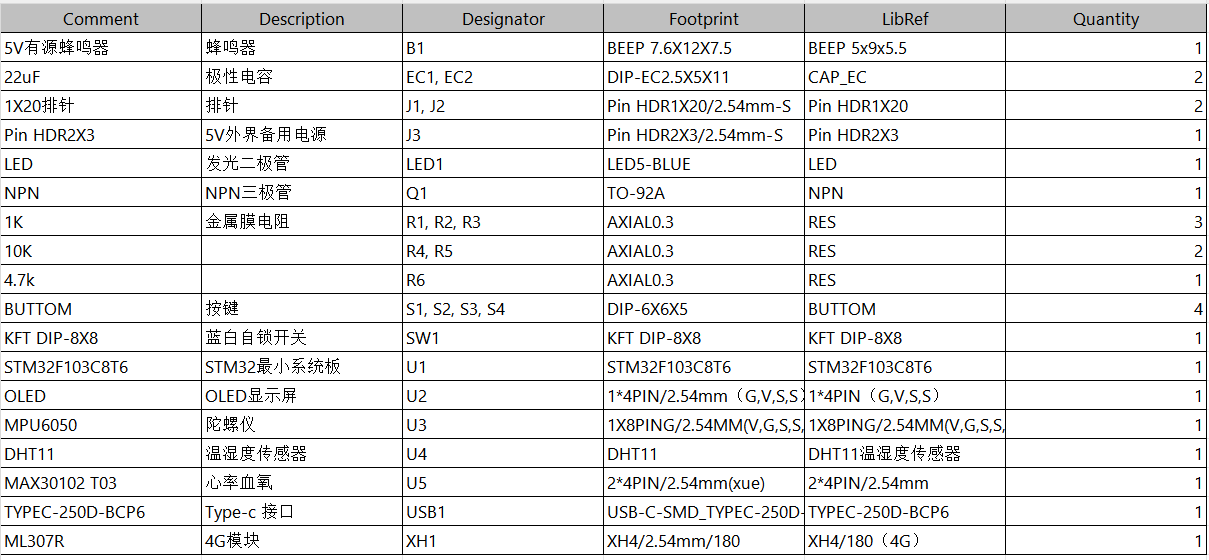

硬件清单：
