设计编号：T3692601M
实物视频演示：
实物视频演示：软件安装：

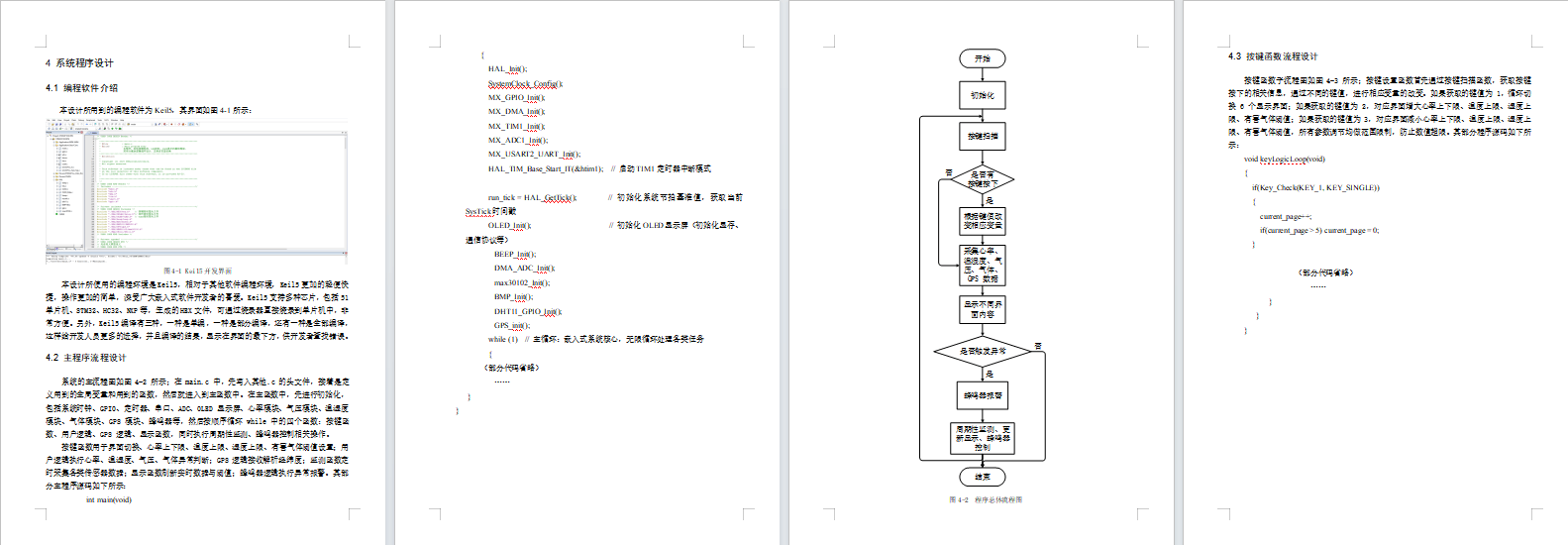

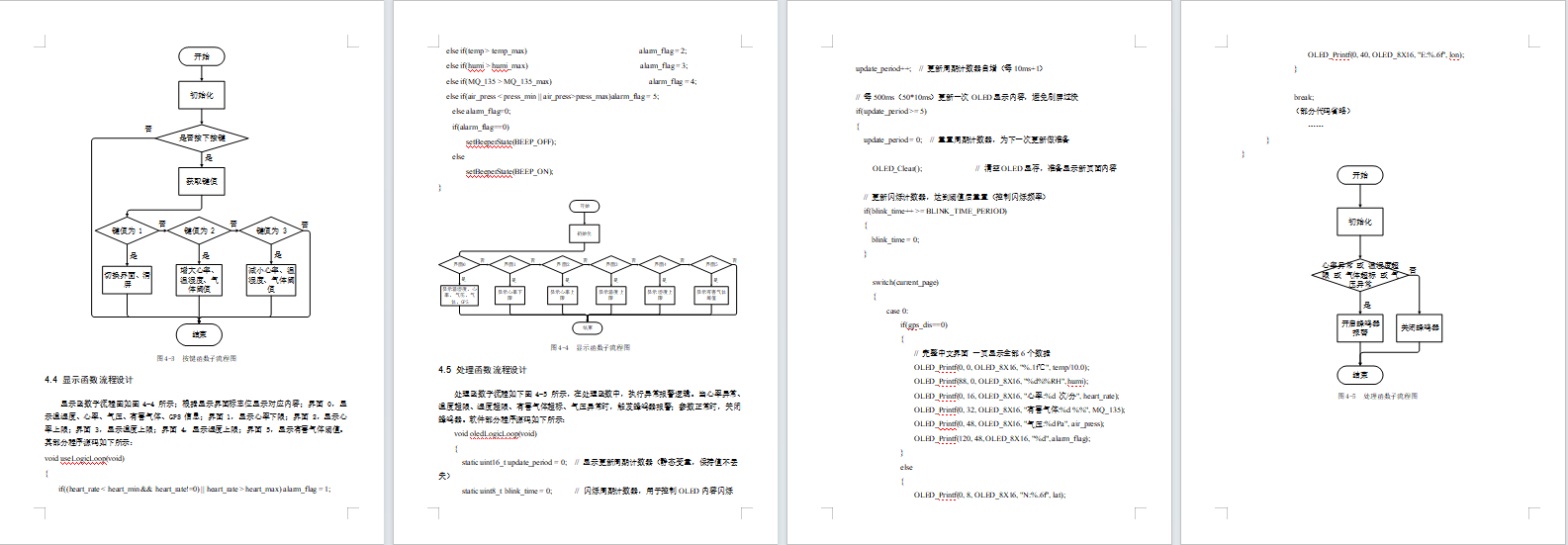

资料预览

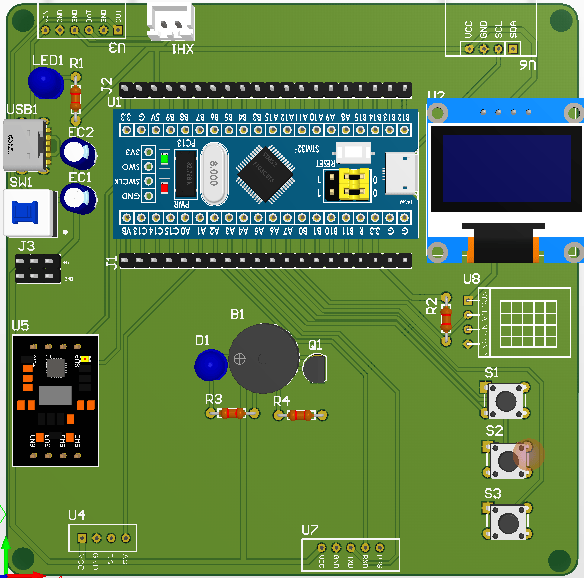

效果图：
总体资料：

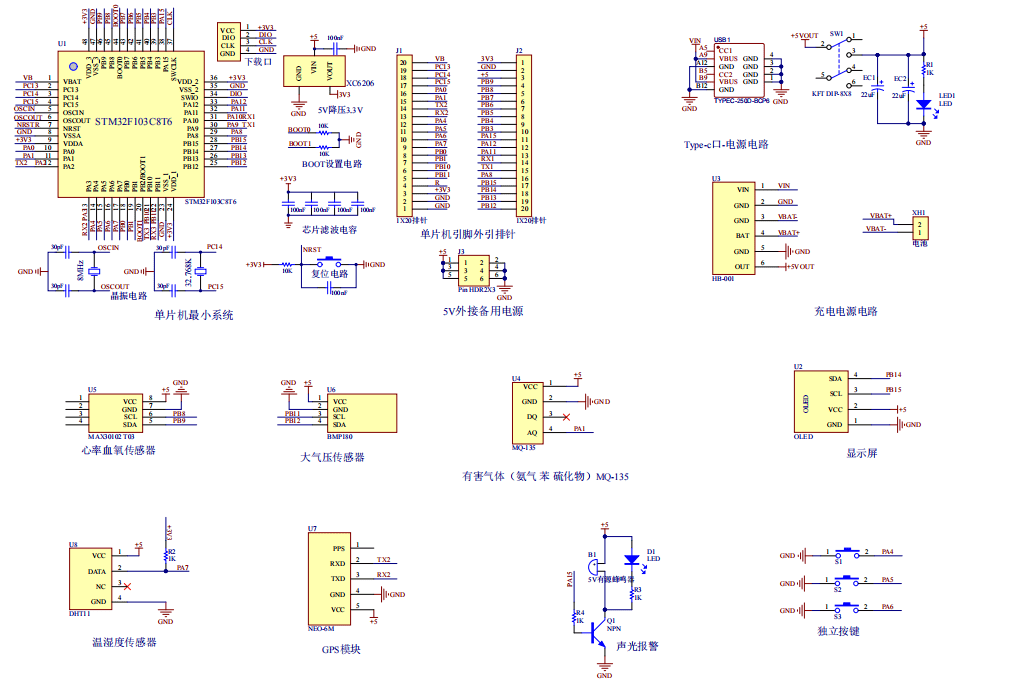

原理图：
软件设计流程：

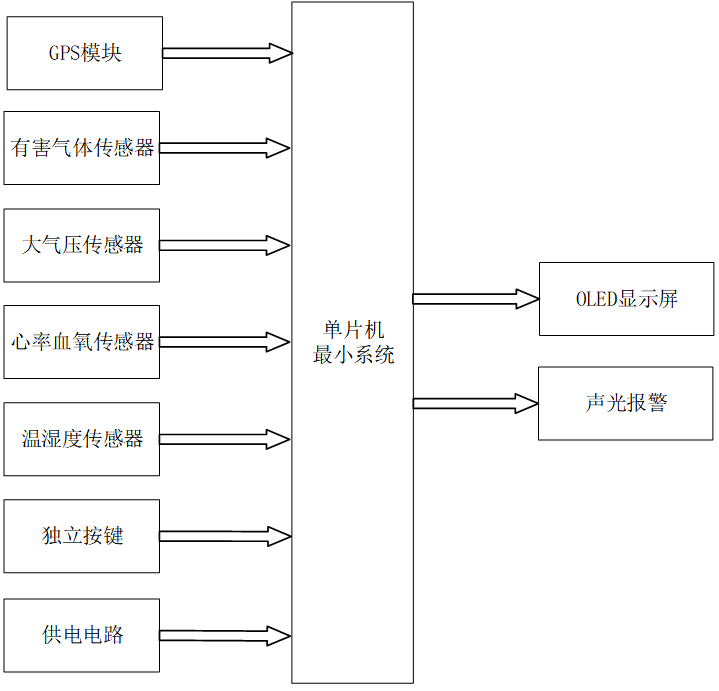

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的便携式户外探险应急监测仪系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是 GPS 模块，用于实时采集户外位置经纬度信息；第二部分是有害气体传感器（MQ135），用于检测氨气、苯、硫化物等有毒有害气体浓度；第三部分是大气压传感器，用于实时监测环境大气压强；第四部分是心率血氧传感器，用于采集人体心率数值；第五部分是温湿度传感器（DHT11），用于检测环境温度与湿度；第六部分是独立按键，用于界面切换、各项安全阈值参数设置；第七部分是供电电路，采用电池供电，为整个系统提供稳定电源。
输出由两部分组成，第一部分是 OLED 显示屏，用于显示经纬度、心率、气压、温湿度、有害气体浓度及各项阈值；第二部分是声光报警模块，当心率异常、气压异常、温湿度超限、有害气体超标时，触发声光提醒，实现户外环境与人体健康应急预警。

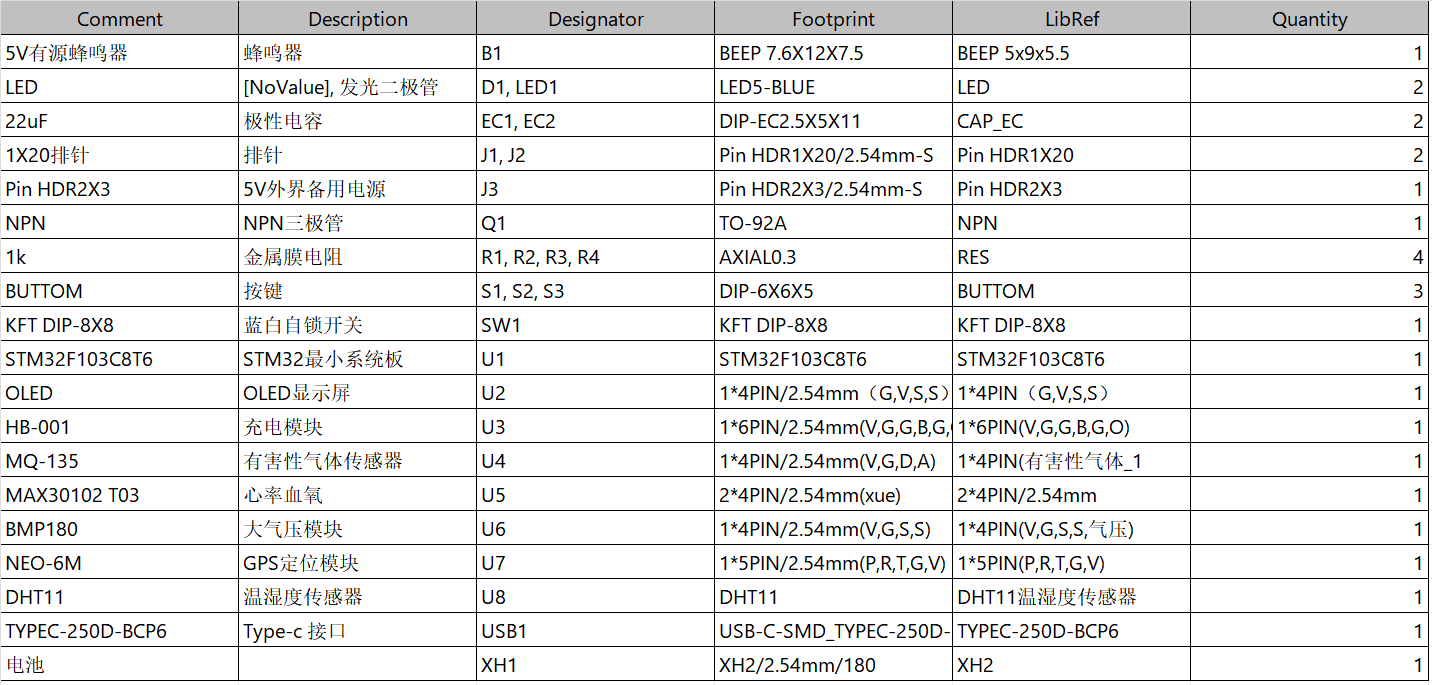

硬件清单：
