设计编号：T3792601M
实物视频演示：
实物视频演示：软件安装：
资料预览

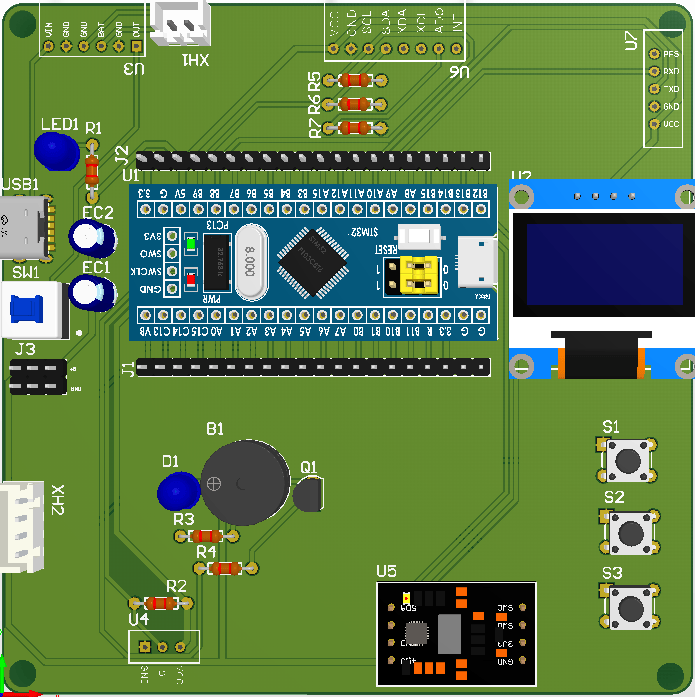

效果图：

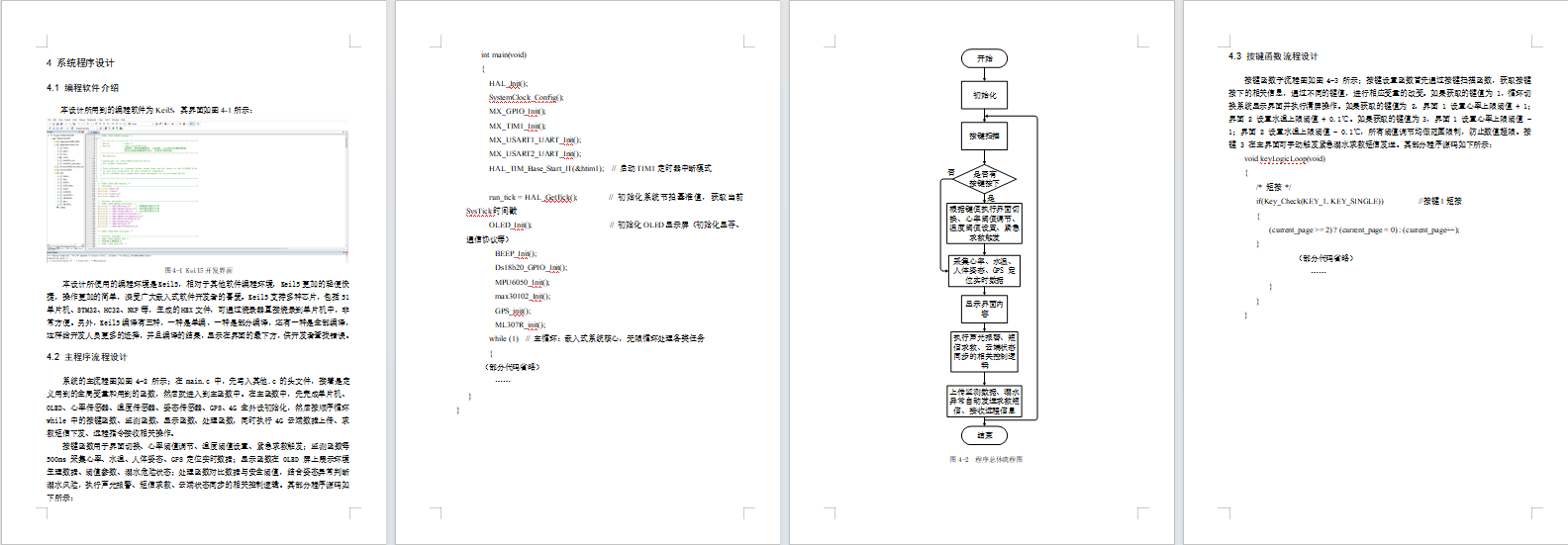

总体资料：

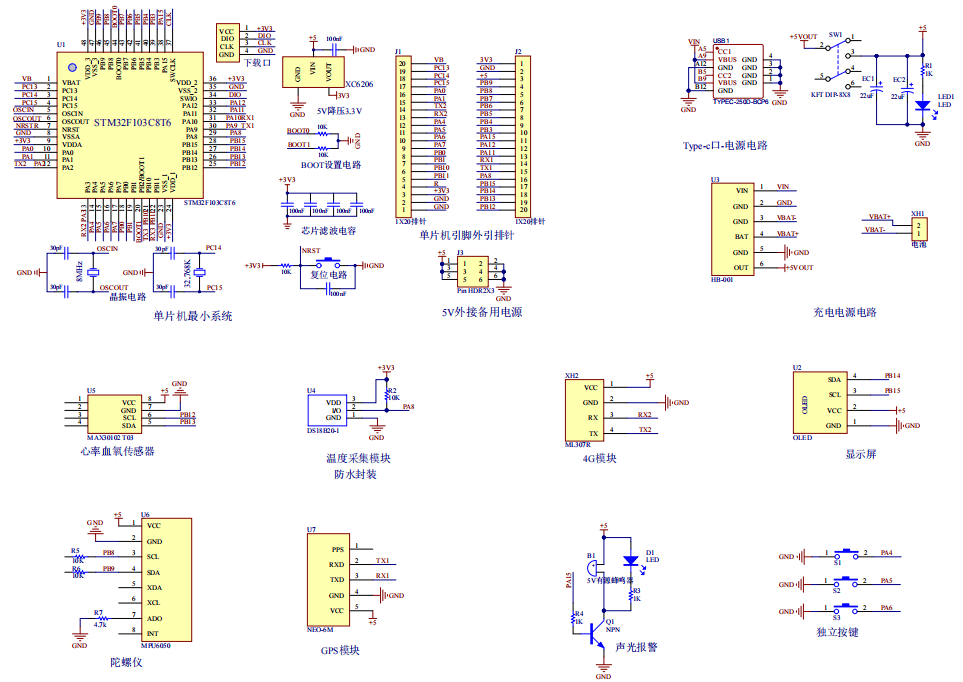

原理图：

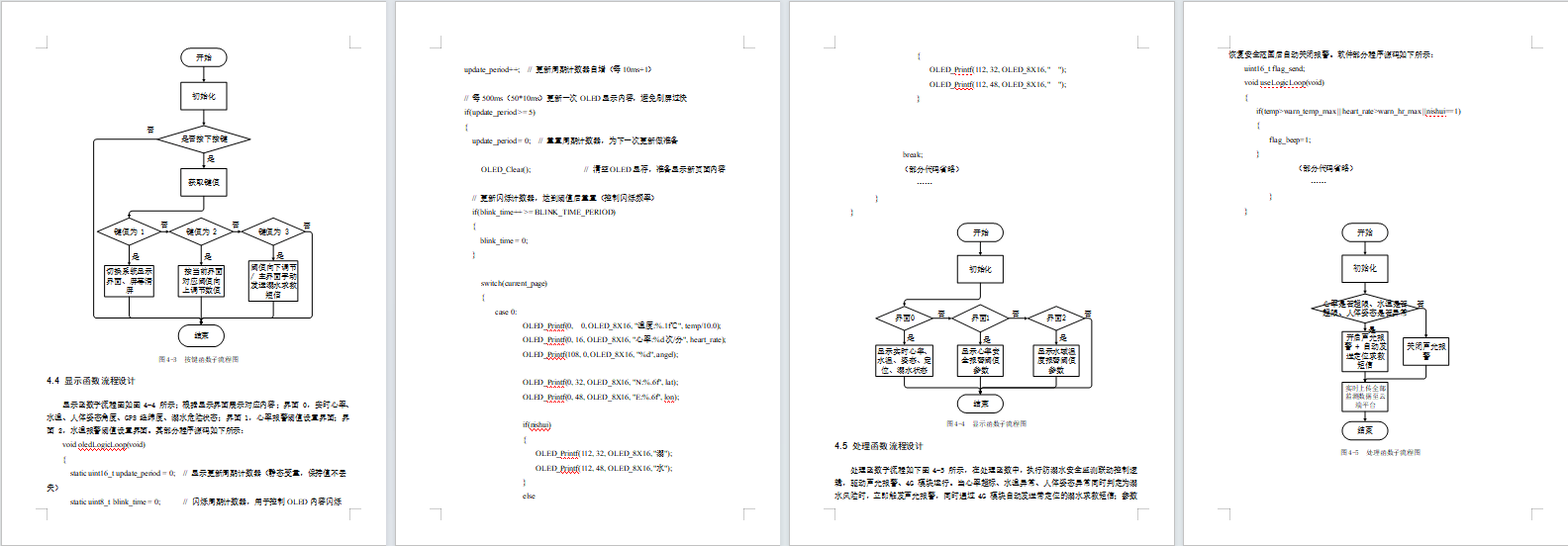

软件设计流程：

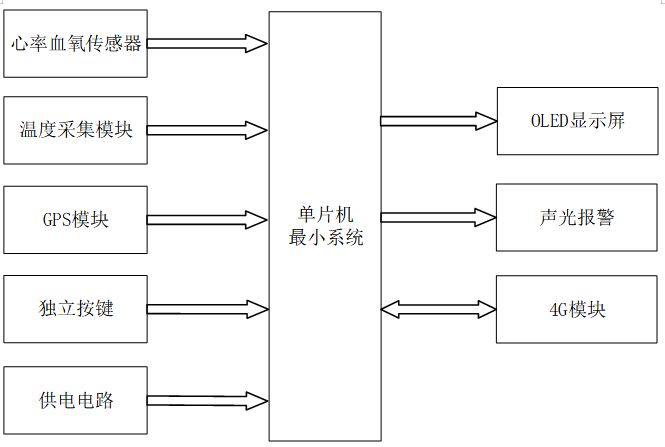

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于STM32的防溺腰带系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是心率血氧传感器，用于采集人体心率信号，换算输出每分钟心率数值；第二部分是温度采集模块，用于实时检测水域环境温度；第三部分是 GPS 模块，用于获取佩戴者实时经纬度定位信息；第四部分是独立按键，用于切换显示界面、设置心率与温度报警阈值、手动触发紧急求救；第五部分是供电电路，采用锂电池供电，给整个防溺监测系统稳定持续供电。
输出由三部分组成，第一部分是 OLED 显示屏，用于实时展示心率、水温、姿态角度、GPS 定位坐标、溺水状态与对应报警阈值；第二部分是声光报警模块，用于心率超标、水温异常、判定溺水危险时触发声光警示；第三部分是 4G 模块，实现监测数据与历史记录云端上传，溺水危险发生时自动发送定位求救短信。

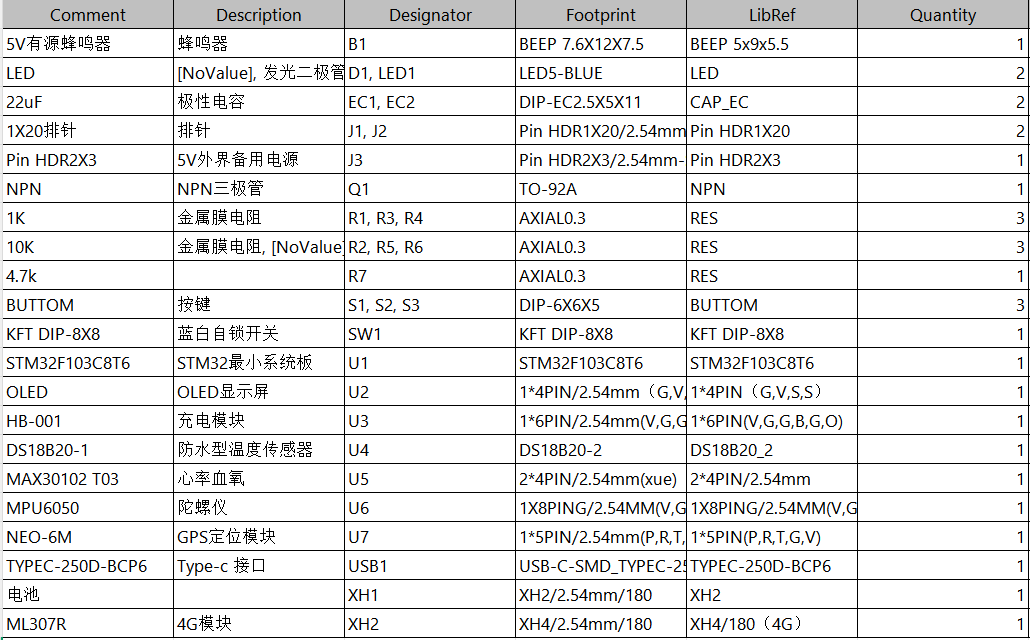

硬件清单：
