设计编号：T4172601E
实物视频演示：
实物视频演示：软件安装：
资料预览

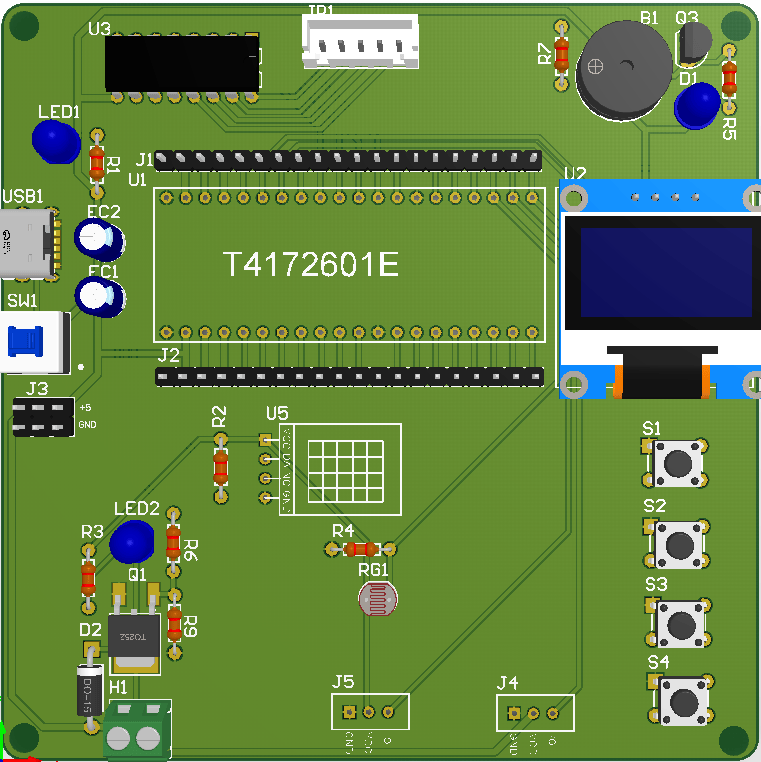

效果图：
总体资料：

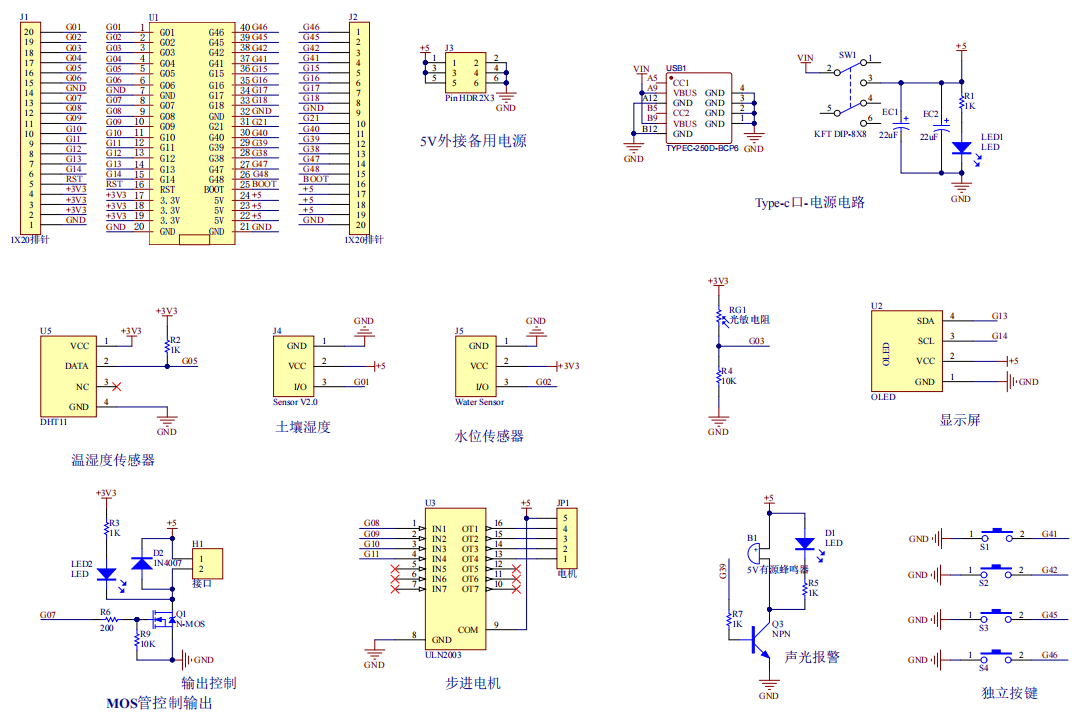

原理图：
软件设计流程：

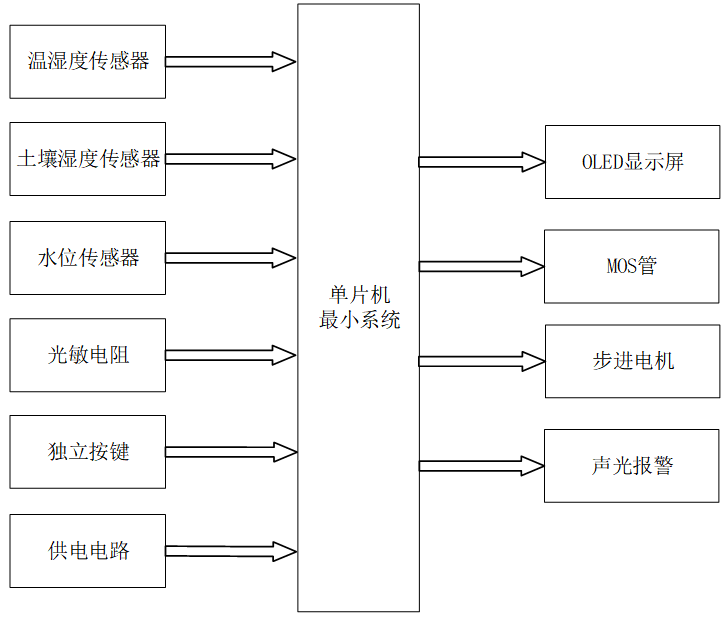

系统框图：
本设计以 ESP32 单片机为核心控制器，加上其他的模块一起组成基于 ESP32 的低成本农田环境监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 ESP32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由六部分组成，第一部分是温湿度传感器，用于采集农田环境的空气温湿度数据；第二部分是土壤湿度传感器，用于采集土壤湿度数据；第三部分是水位传感器，用于采集农田水位数据；第四部分是光敏电阻，用于采集环境光照强度数据；第五部分是独立按键，用于功能切换、参数设置；第六部分是供电电路，给整个系统供电。
输出由四部分组成，第一部分是 OLED 显示屏，用于实时显示空气温湿度、土壤湿度、水位、光照强度数据；第二部分是 MOS 管，用于控制灌溉相关设备的通断；第三部分是步进电机，用于实现自动灌溉执行；第四部分是声光报警模块，用于参数异常时的蜂鸣器 + LED 报警提示。

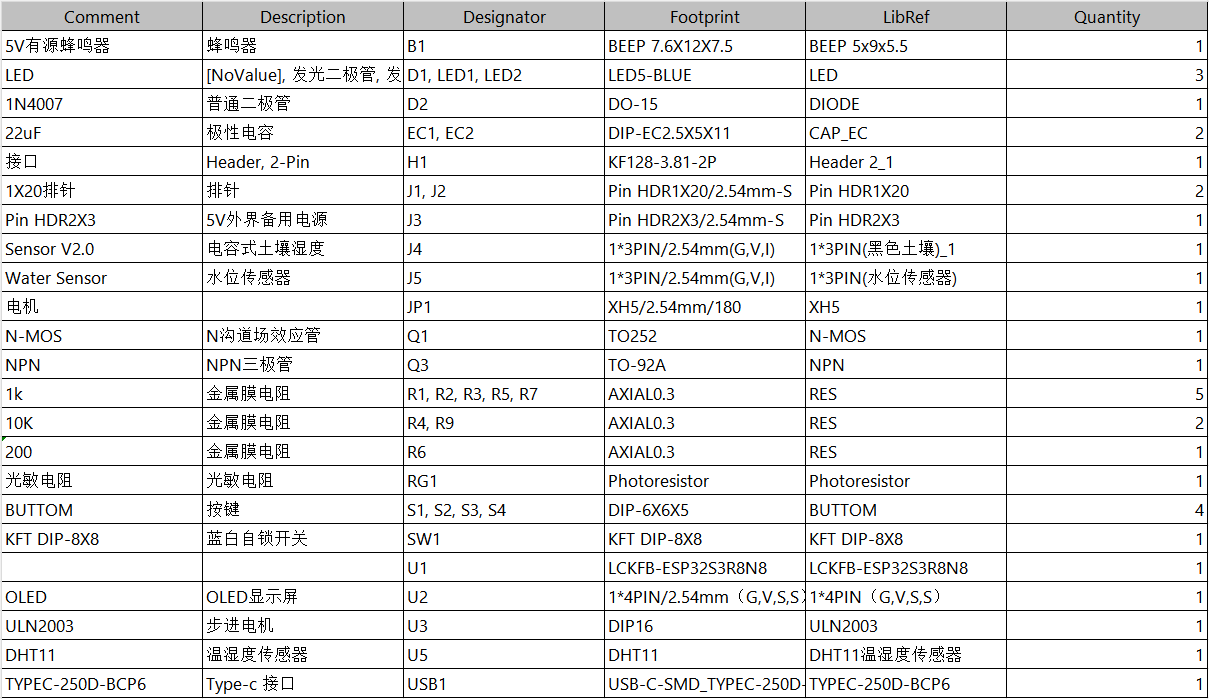

硬件清单：
