设计编号：T4392612M
编号：
T4392612M
设计简介：
本设计是基于STM32的智能井盖安防与在线监测系统，主要实现以下功能：
1.通过温湿度传感器采集温度
2.通过倾斜角度传感器检测倾斜角度
3.当倾斜角度大于15度时，温度大于50℃ ，水位高于70通过声光报警器报警
4.通过北斗定位模块定位井盖的位置
5.通过nb-iot模块实现远程监控，当发现异常时能够及时做出提醒，显示经纬度
6.电池供电
电源： 5V
传感器：温湿度传感器（DHT11）、六轴传感器（MPU6050）、充放电模块（HB-001）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：发光二极管（LED）、有源蜂鸣器（BEEP）
人机交互：独立按键
通信模块：NB-IOT模块（BC26）
标签：STM32、OLED12864、DHT11、MPU6050、HB-001、HB-023、LED、BEEP、独立按键、BC26
题目扩展：基于NB-IOT的智能路灯、智能井盖系统、基于STM32工业园区井盖安防监测系统设计、基于STM32单片机智能井盖定位告警系统设计、基于 STM32 的井盖安防监测系统设计

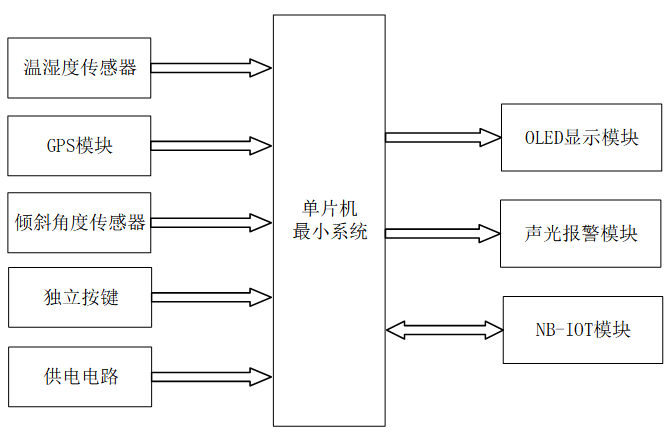

基于嵌入式终端与NB-IoT的井盖监测系统
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 温湿度传感器模块：用于检测温湿度
- GPS模块：用于定位井盖的位置
- 倾斜角度传感器模块：用于检测井盖倾斜角度
- 独立按键模块：用于切换界面和设置阈值操作
- 供电电路：给整个系统进行供电
三、输出部分
- OLED 显示模块：可显示温湿度、井盖倾斜角度、GPS 经纬度及阈值设置界面
- 声光报警模块（蜂鸣器）：当倾斜角度＞15°、温度＞50℃时触发报警
- NB-IoT模块：实现数据远程上传与监控，异常状态实时推送告警信息并显示井盖位置
