设计编号：T4392612M

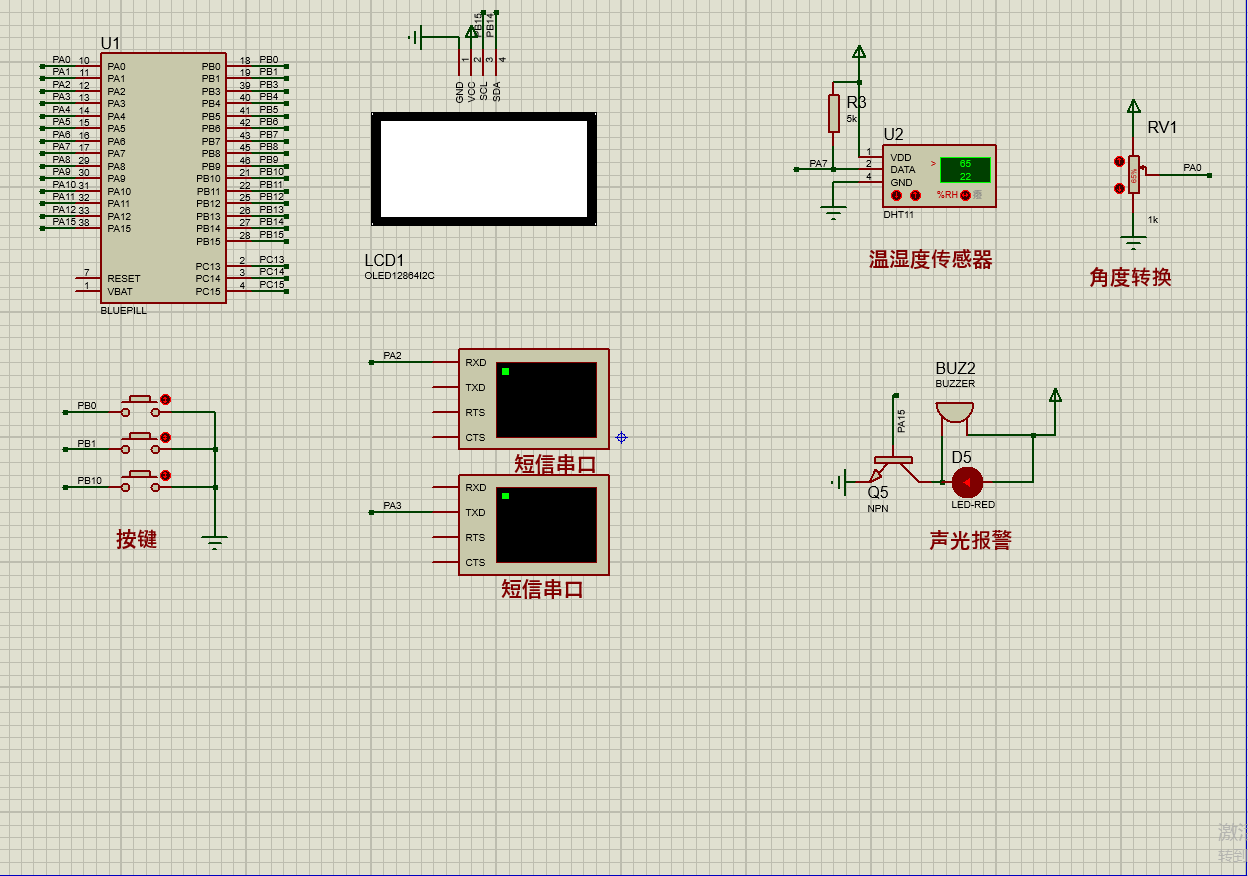

仿真视频演示：
软件安装：
资料预览
效果图：

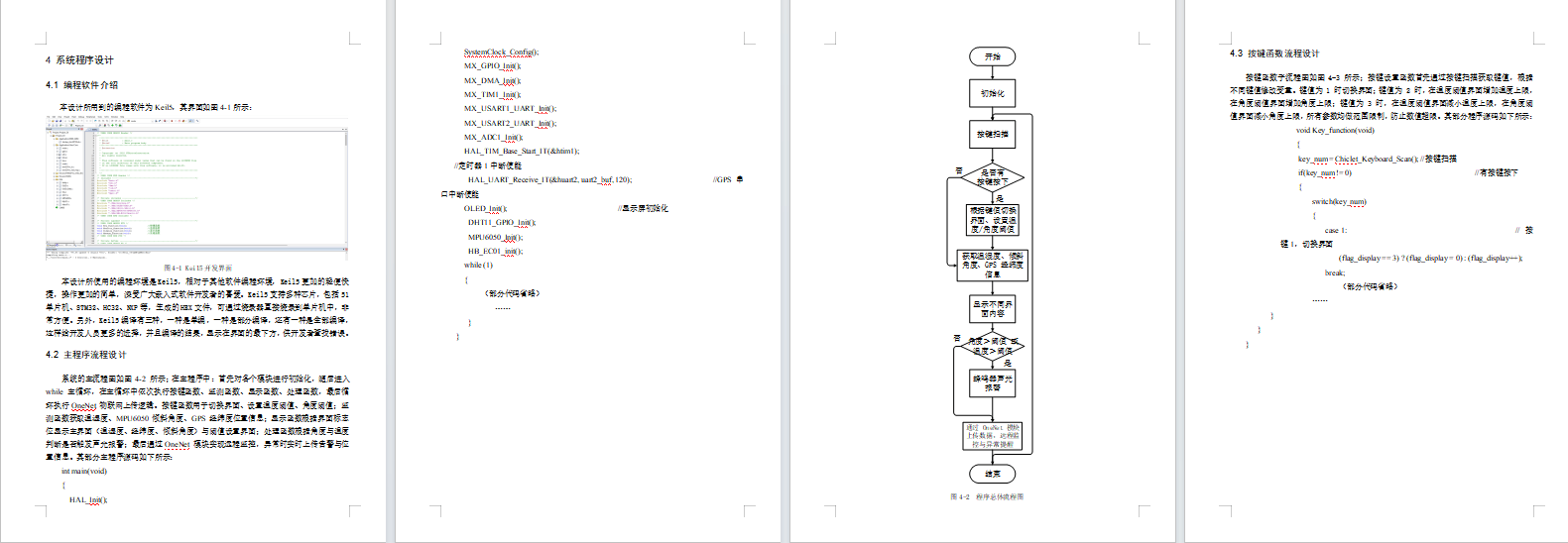

总体资料：

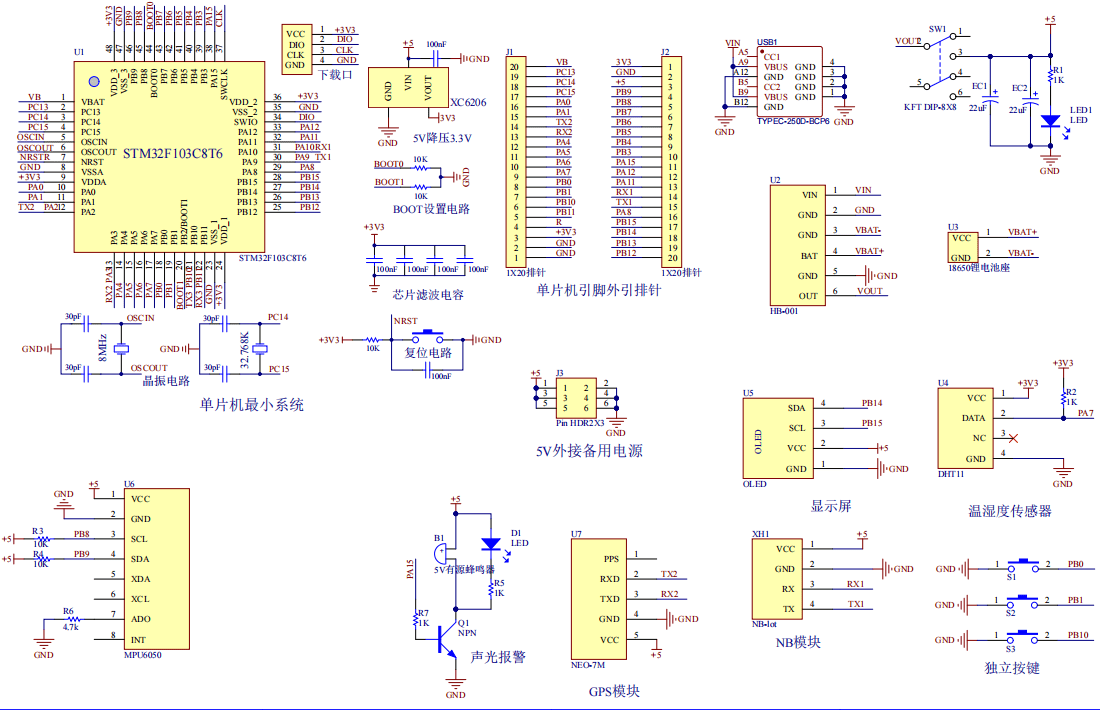

原理图：

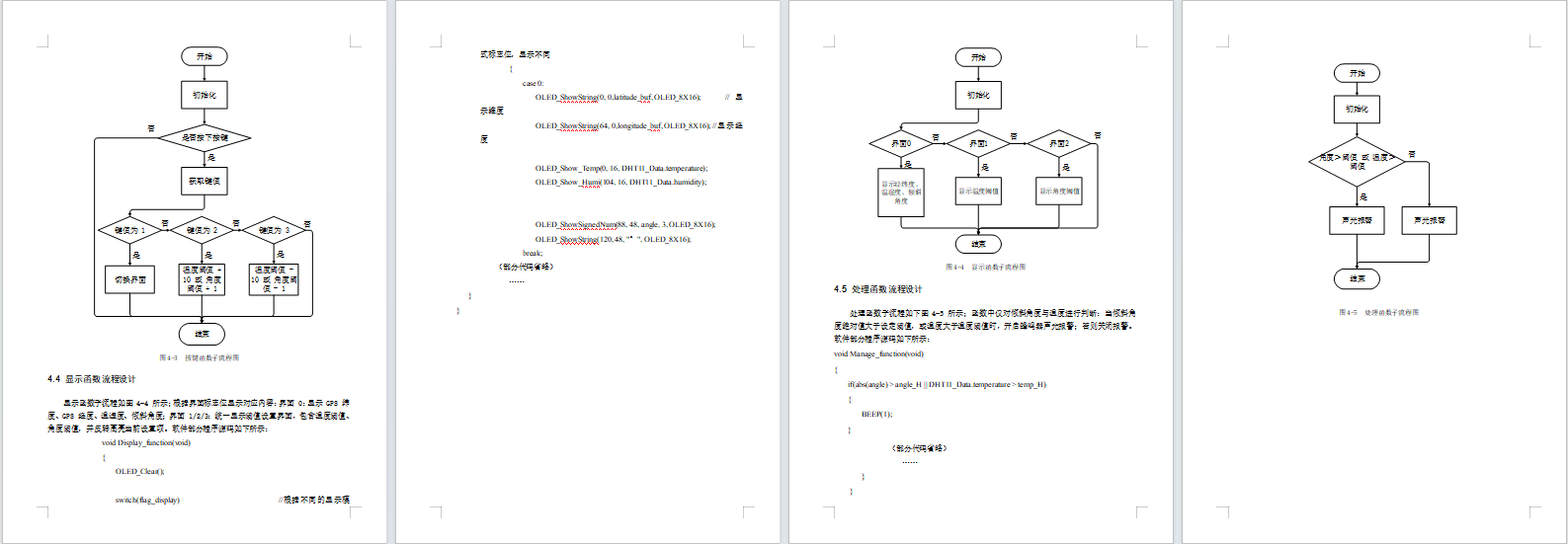

软件设计流程：

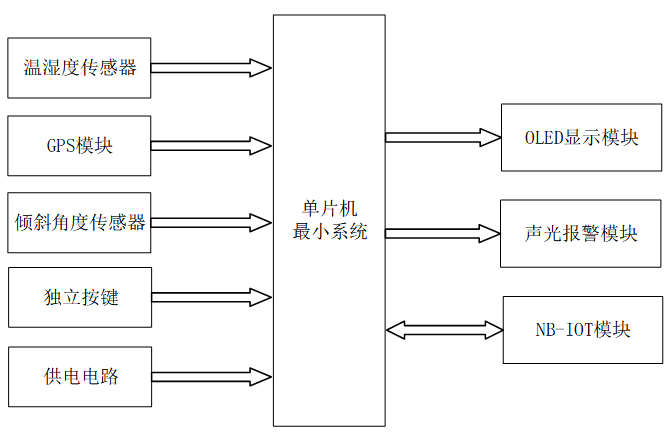

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于嵌入式终端与NB-IoT的井盖监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是温湿度传感器，检测温湿度；第二部分是GPS模块，定位井盖的位置；第五部分是倾斜角度传感器，检测井盖倾斜角度；第三部分是独立按键，通过独立按键切换界面和设置阈值操作；第四部分是供电电路，给整个系统进行供电。
输出由三部分组成，第一部分是OLED显示模块, 通过该模块可以显示温湿度设置阈值等界面；第二部分是声光报警模块，当倾斜角度大于15度时，温度大于50℃ ，水位高于70通过声光报警器报警；第三部分是NB-IOT模块，实现远程监控，当发现异常时能够及时做出提醒，显示经纬度。
输出由三部分组成，第一部分是 OLED 显示模块，可显示温湿度、井盖倾斜角度、GPS 经纬度及阈值设置界面；第二部分是蜂鸣器声光报警，当倾斜角度＞15°、温度＞50℃时触发报警；第三部分是NB-IoT，实现数据远程上传与监控，异常状态实时推送告警信息并显示井盖位置。

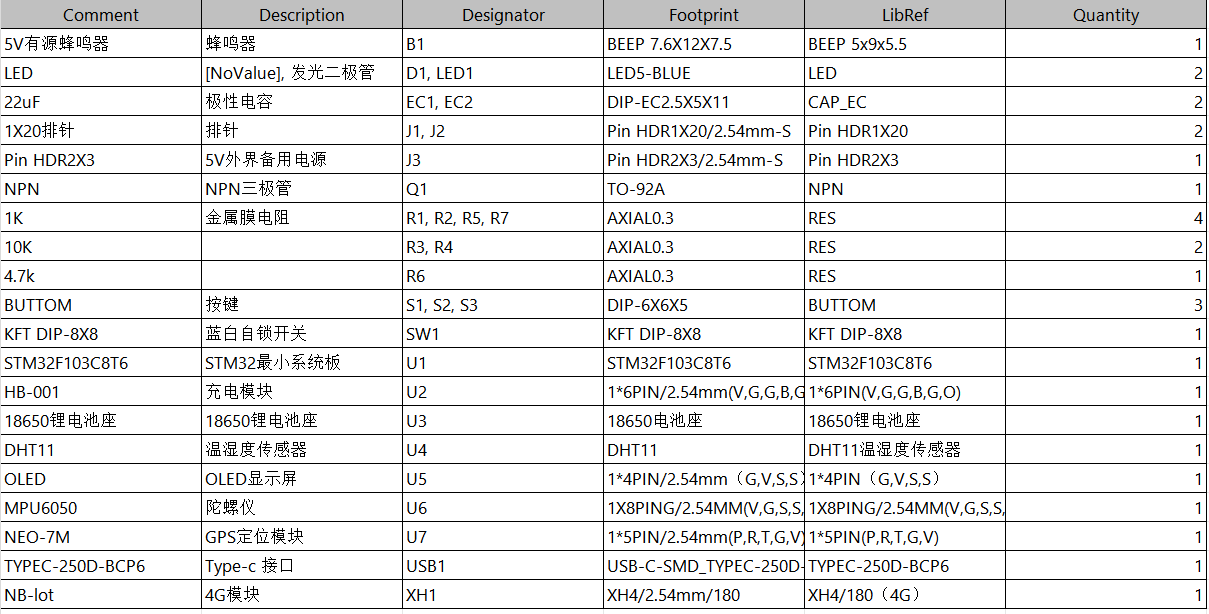

硬件清单：
