设计编号：T4472601M
实物视频演示：
实物视频演示：软件安装：
资料预览

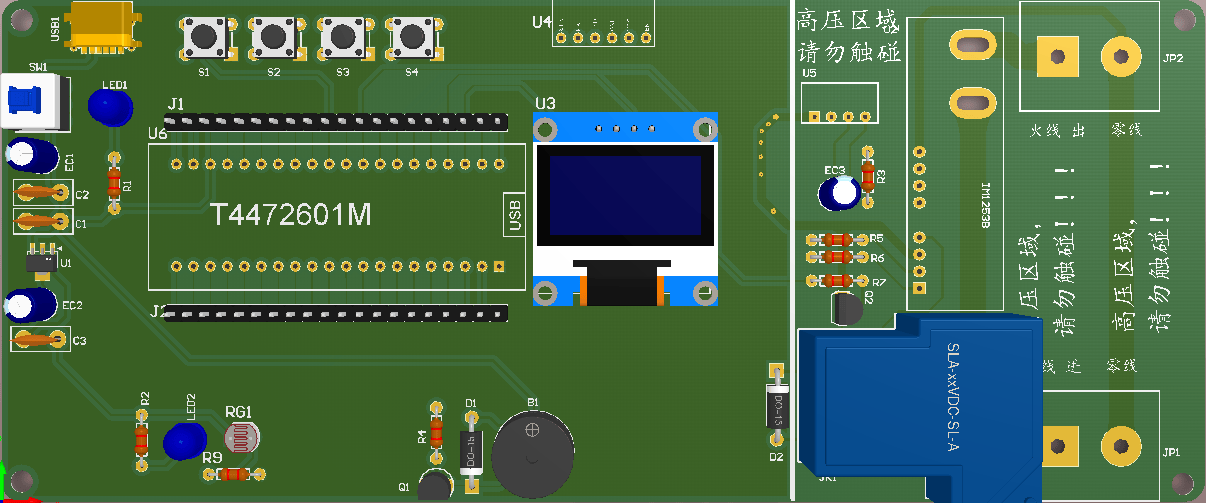

效果图：

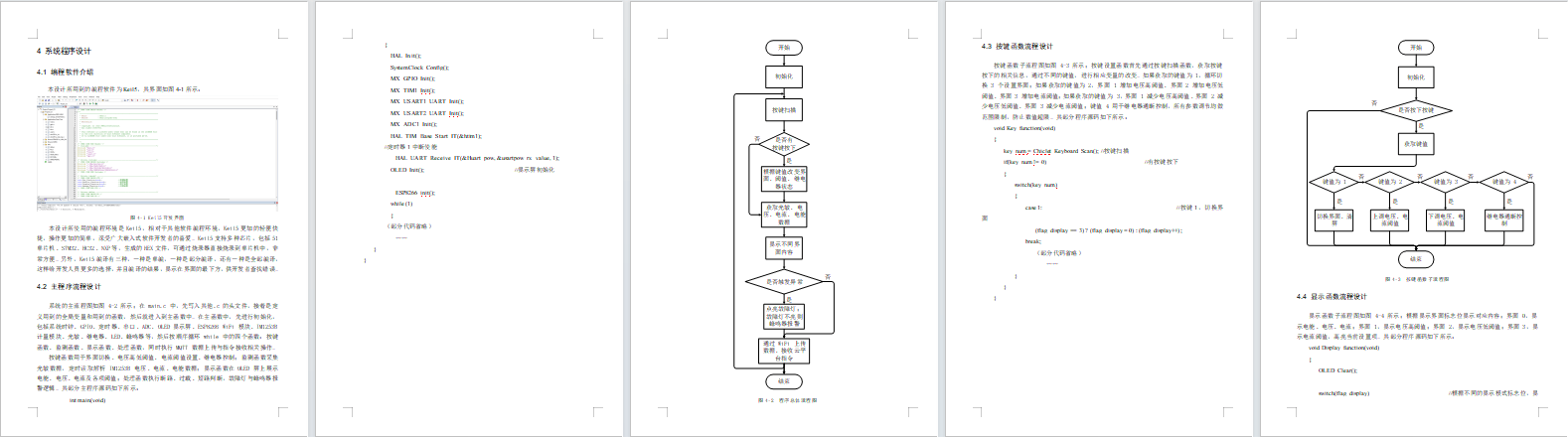

总体资料：

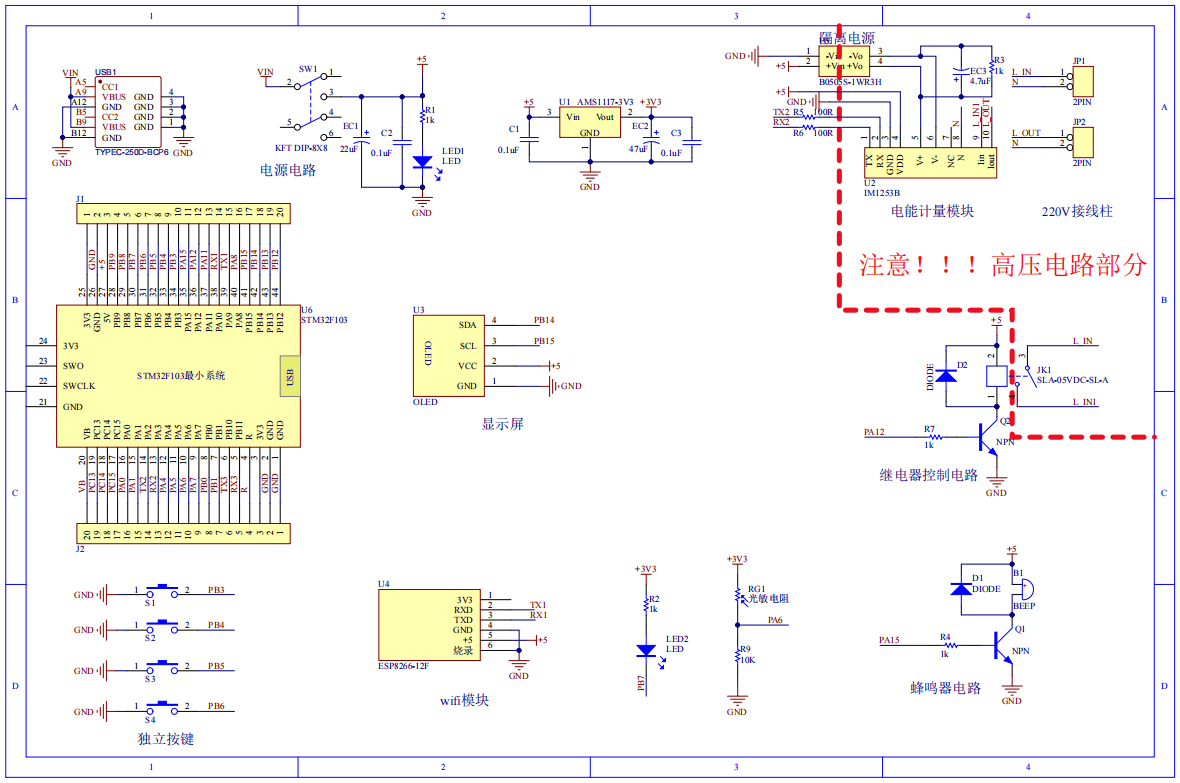

原理图：

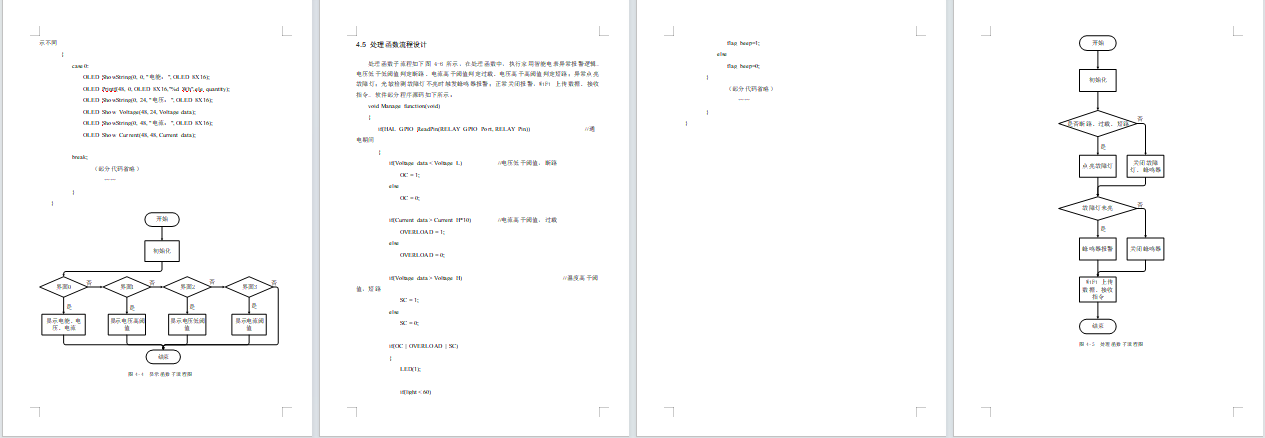

软件设计流程：

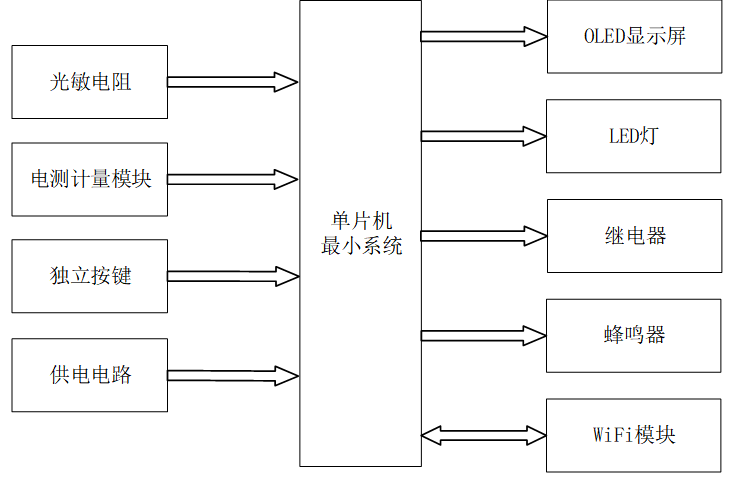

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的家用智能电表系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是光敏电阻，用于检测故障指示灯状态；第二部分是电测计量模块（IM1253B），用于采集家用电路电压、电流、电能数据；第三部分是独立按键，用于界面切换、电压电流各项阈值参数设置；第四部分是供电电路，搭配备用电源模块，保障突发断电时核心数据不丢失，为整个系统稳定供电。
输出由五部分组成，第一部分是 OLED 显示屏，用于实时显示电压、电流、电能及各项阈值参数；第二部分是 LED 故障灯，用于电路断路、过载、短路异常时点亮提示；第三部分是继电器，用于家用电路通断控制；第四部分是蜂鸣器，用于异常状态下故障灯未正常亮起时进行声光报警；第五部分是 WiFi 模块（ESP826601S），用于连接云平台，实现手机端实时查看用电数据、修改阈值、调取历史用电记录。

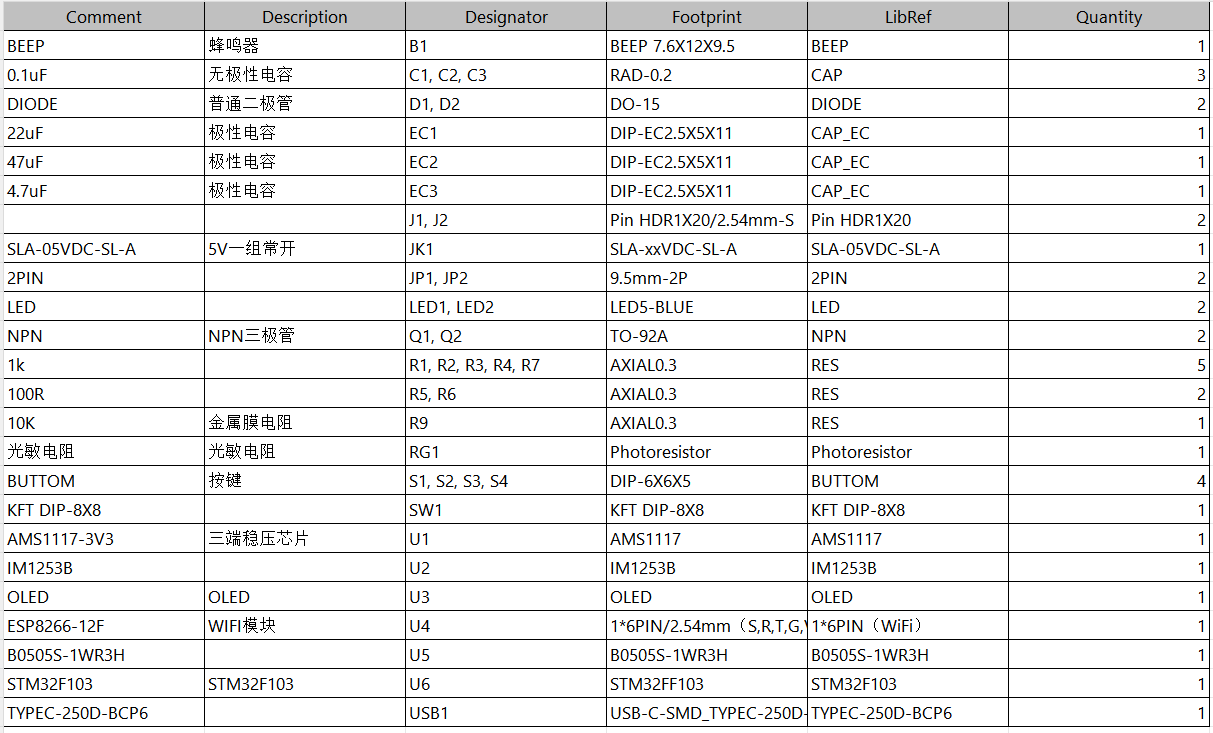

硬件清单：
