设计编号：T4892601M
编号：
T4892601M
设计简介：
本设计是基于STM32的自动洗手装置，主要实现以下功能：
1、通过超声波模块检测手部是否靠近，当手在洗手器下方20cm范围内时，自动开启水泵出水。
2、手离开超声波，延时关闭水泵，实现节水控制。
3、通过独立按键设置感应距离阈值，适应不同安装高度和使用场景。
4、通过OLED12864显示屏实时显示当前感应距离值、阈值。
电源： 5V
传感器：超声波模块（HC-SR04）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：水泵（继电器驱动）、LED灯
人机交互：独立按键
标签：STM32、OLED12864、HC-SR04、继电器，独立按键
题目扩展：基于物联网的智能节水管理系统、多传感器融合的智能水龙头控制系统、基于红外感应的公共卫生间节水与卫生管理系统
基于Stm32的自动洗手装置
-

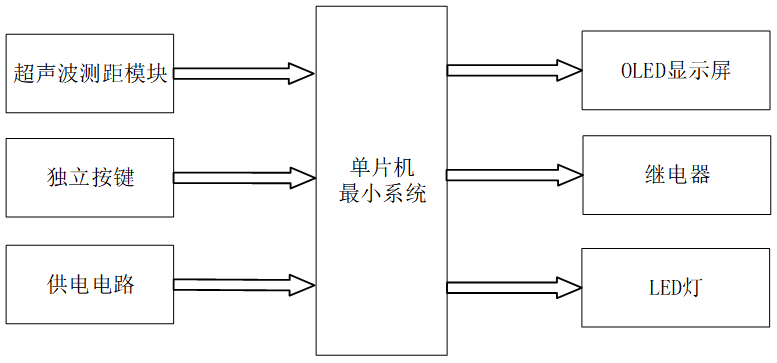

一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分二、输入部分
- 超声波测距模块：用于检测手部距离，实现自动出水感应
- 独立按键模块：用于设置感应距离开关阈值
- 供电电路：给整个系统供电
三、输出部分
- OLED 显示屏：用于显示开关阈值、当前感应距离、光电三极管光强度与传感器灵敏度数值
- 继电器模块：用于控制水泵启停，实现出水与停水
- LED灯模块：用于装置工作状态指示
