设计编号：T4892601M
实物视频演示：
实物视频演示：软件安装：
资料预览
效果图：
总体资料：

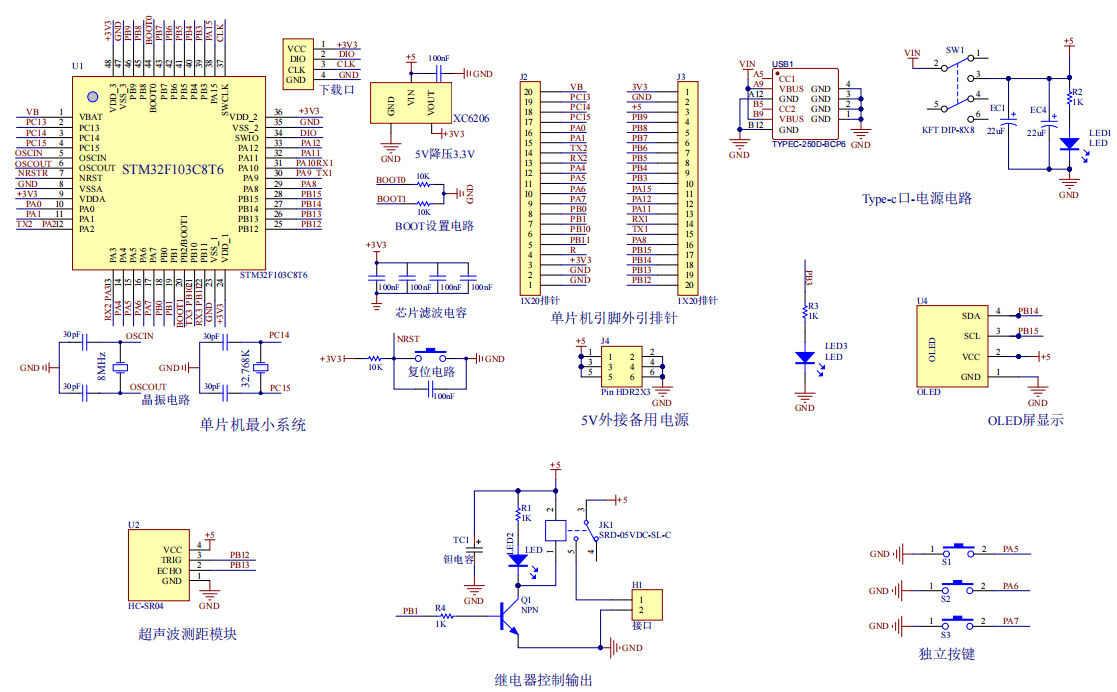

原理图：
软件设计流程：
系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的自动洗手装置，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由三部分组成，第一部分是超声波测距模块，用于检测手部距离，实现自动出水感应；第二部分是独立按键，用于设置感应距离开关阈值；第三部分是供电电路，给整个系统供电。
输出由三部分组成，第一部分是 OLED 显示屏，用于显示开关阈值、当前感应距离、光电三极管光强度与传感器灵敏度数值；第二部分是继电器，用于控制水泵启停，实现出水与停水；第三部分是 LED 灯，用于装置工作状态指示。

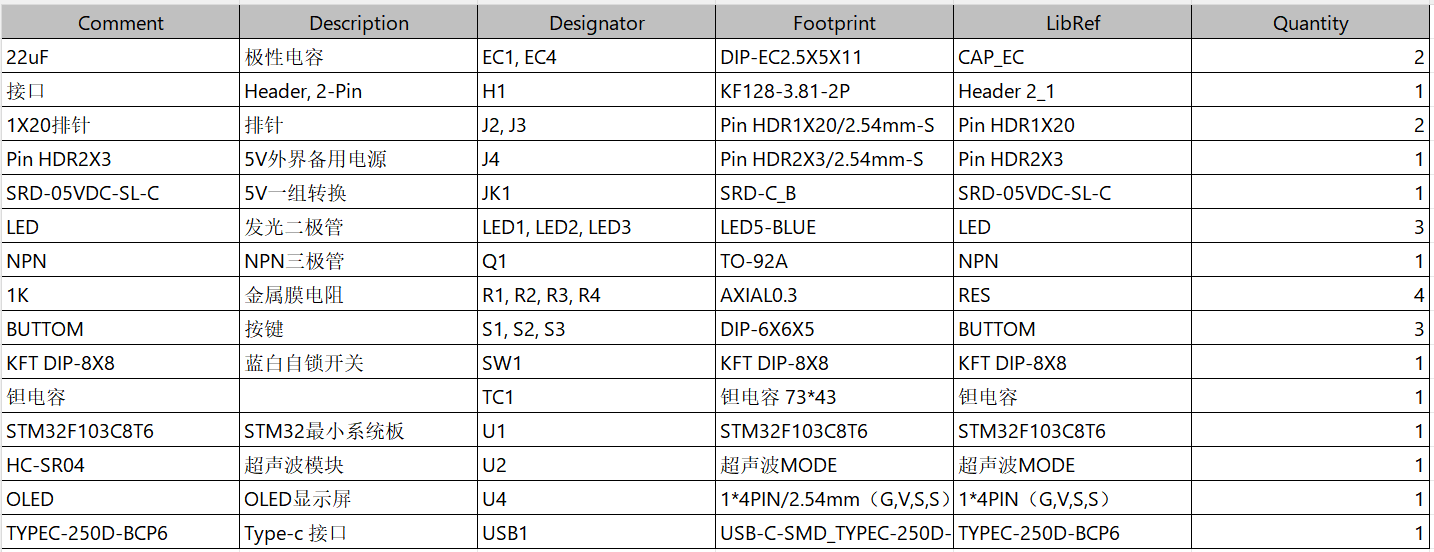

硬件清单：
