设计编号：T5092601C
编号：
T5092601C
设计简介：
本设计是基于51单片机的智能种植系统，主要实现以下功能：
1、通过温湿度传感器测量环境温湿度，通过光照强度传感器测量光照强度。
2、通过独立按键切换自动/手动模式，黄灯亮为自动模式，黄灯灭为手动模式。
3、自动模式下，参数超阈值时触发声光报警，并自动控制：温度过低加热、过高风扇降温；湿度过低水泵加湿、过高风扇除湿；光照过低LED补光、过高舵机带动遮光板遮光。
4、手动模式下，通过五个独立按键分别控制风扇、遮光板、加热片、补光灯和水泵的开启/关闭。
5、通过三个LED指示灯配合蜂鸣器实现状态指示：绿灯表示正常，红灯+蜂鸣器表示报警，黄灯表示自动模式。
6、通过OLED显示屏分四页显示：系统模式与风扇状态、加热与水泵状态、温湿度及阈值范围、光照强度。
7、通过独立按键实现：模式切换、翻页、阈值加减、五个执行器的手动开关控制。
电源： 5V
传感器：光照传感器（BH1750）、温湿度传感器（DHT11）
显示屏：LCD1602
单片机：STC89C52
执行器：风扇、加热、水泵、USB灯、舵机（SG90）、LED灯、蜂鸣器
人机交互：独立按键
标签：STM32、OLED12864、BH1750、DHT11、USB灯、SG90、LED灯、蜂鸣器
题目扩展：基于物联网的智能温室大棚远程监控与自动调控系统、智能植物工厂多环境参数协同控制平台、基于数据融合的智慧种植环境决策与预警系统
基于51单片机的智能种植系统
-

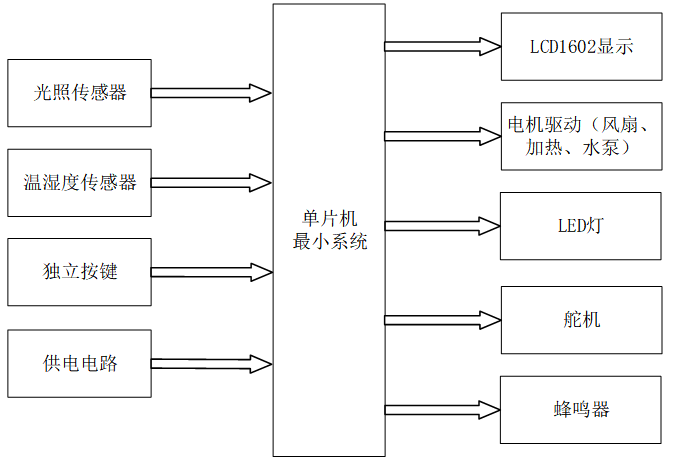

一、主控部分
核心：51 单片机
功能：获取输入部分数据，经过内部处理，实现温湿度与光照监测、自动/手动模式控制、设备启停控制、阈值调节、声光报警等功能，控制输出部分二、输入部分
- 光照传感器模块（BH1750）：用于实时采集环境光照强度
- 温湿度传感器模块（DHT11）：用于测量环境温湿度
- 独立按键模块：用于自动/手动模式切换、阈值增减、显示屏分页切换、手动模式下控制风扇、遮光板、加热片、补光灯、水泵启停
- 供电电路：给整个系统供电
三、输出部分
- LCD1602 显示屏：用于分页展示系统模式、各设备工作状态、温湿度及对应阈值范围、光照强度信息
- 电机驱动模块：用于驱动风扇、加热设备、水泵运行
- LED灯模块：用于补光及系统状态指示，绿灯为正常状态、黄灯指示自动模式、红灯用于异常声光报警
- 舵机控制模块：用于带动遮光板完成遮光操作
- 蜂鸣器模块：用于各项指标超出阈值时进行故障报警
