设计编号：T5092601C
仿真视频演示：
软件安装：
资料预览

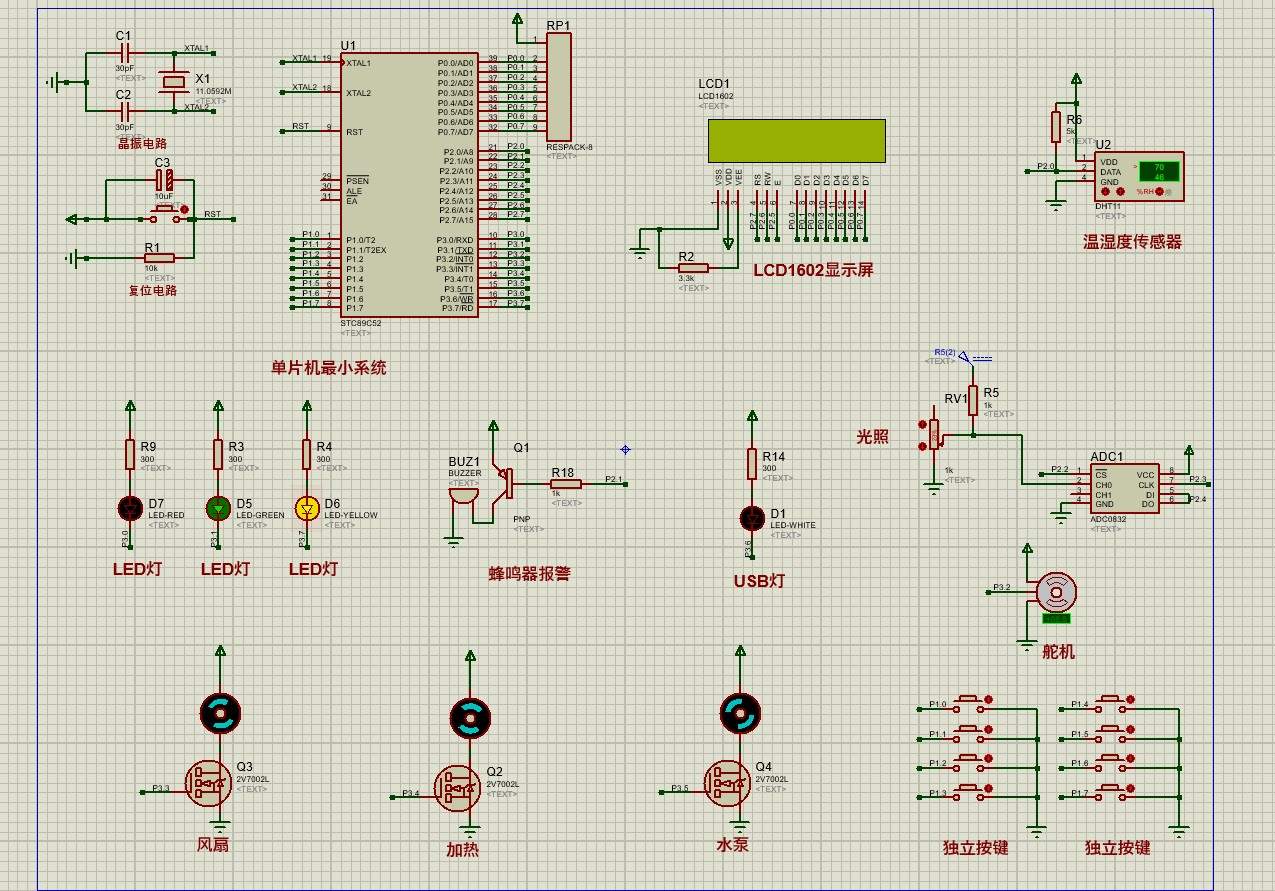

效果图：

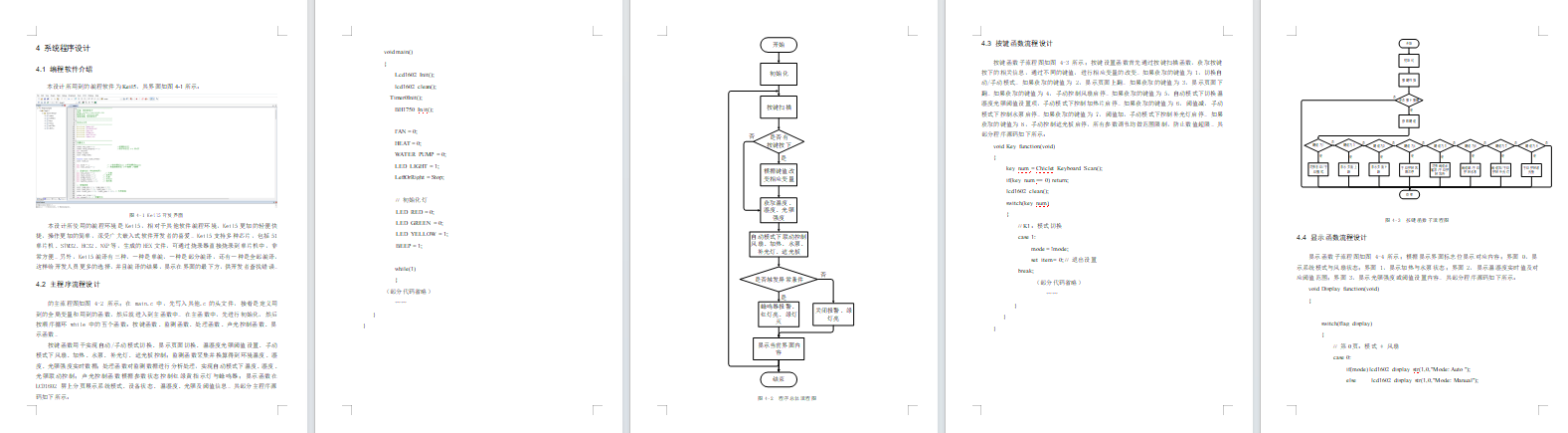

总体资料：

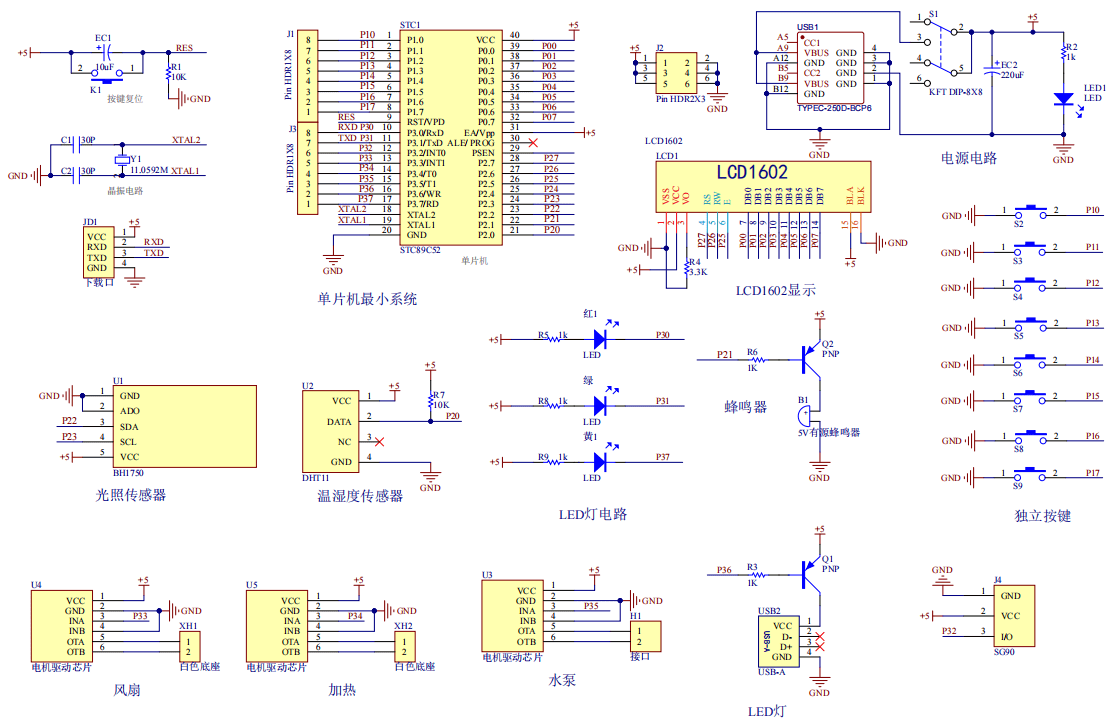

原理图：

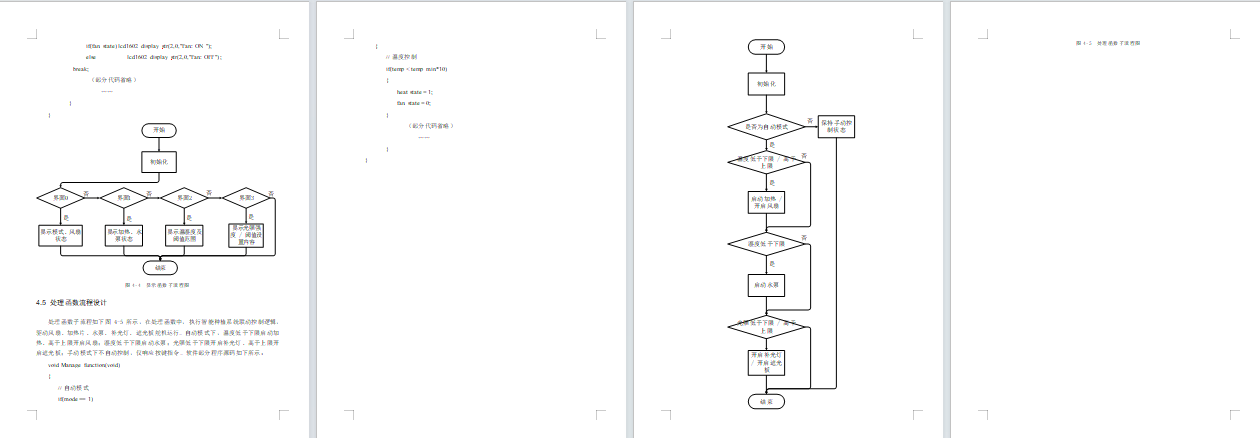

软件设计流程：

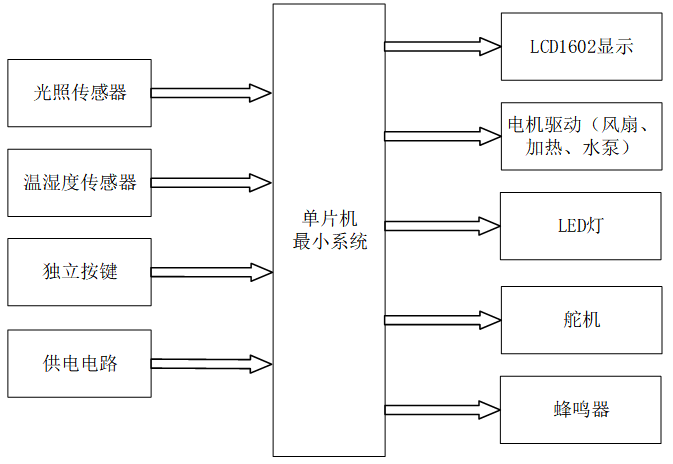

系统框图：
本设计以51单片机为核心控制器，加上其他的模块一起组成基于 51 单片机的智能种植系统，其中包含中控部分、输入部分和输出部分。中控部分采用了51 单片机，其主要作用是获取输入部分数据，经过内部处理，实现温湿度与光照监测、自动/手动模式控制、设备启停控制、阈值调节、声光报警等功能，控制输出部分。
输入由四部分组成，第一部分是光照传感器（BH1750），用于实时采集环境光照强度；第二部分是温湿度传感器（DHT11），用于测量环境温湿度；第三部分是独立按键，用于自动手动模式切换、阈值增减、显示屏分页切换、手动模式下控制风扇、遮光板、加热片、补光灯、水泵启停；第四部分是供电电路，给整个系统供电。
输出由五部分组成，第一部分是 LCD1602 显示屏，用于分页展示系统模式、各设备工作状态、温湿度及对应阈值范围、光照强度信息；第二部分是电机驱动模块，用于驱动风扇、加热设备、水泵运行；第三部分是 LED 灯，用于补光及系统状态指示，绿灯为正常状态、黄灯指示自动模式、红灯用于异常声光报警；第四部分是舵机，用于带动遮光板完成遮光操作；第五部分是蜂鸣器，用于各项指标超出阈值时进行故障报警。

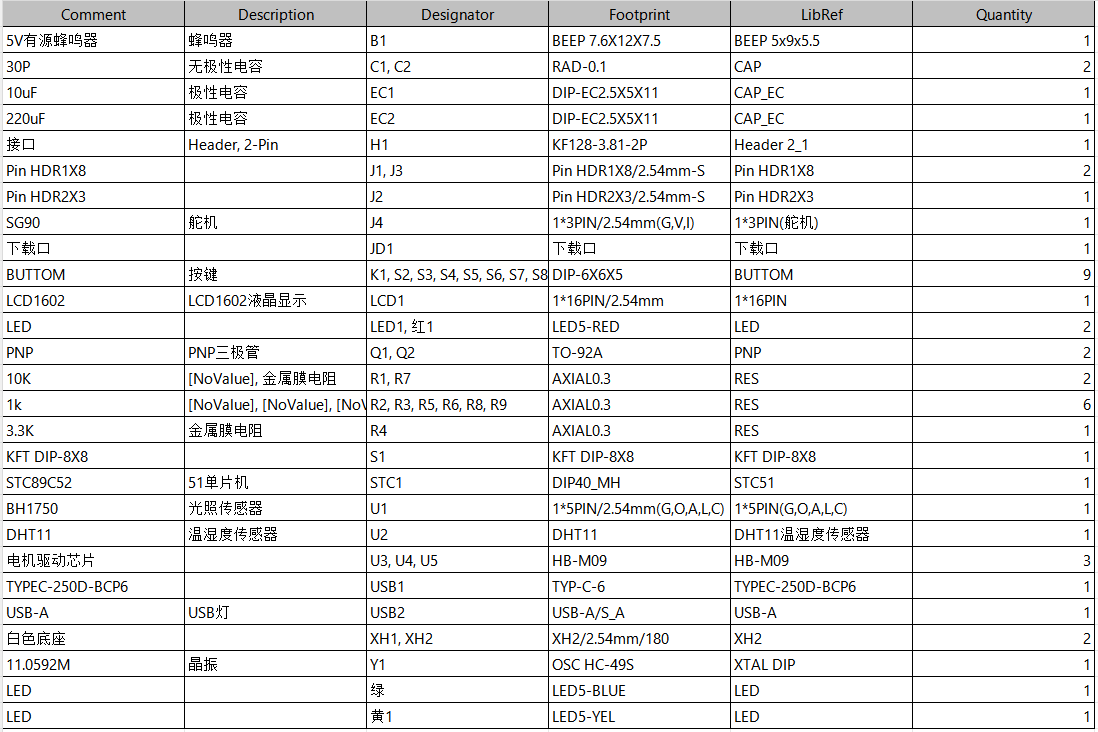

硬件清单：
