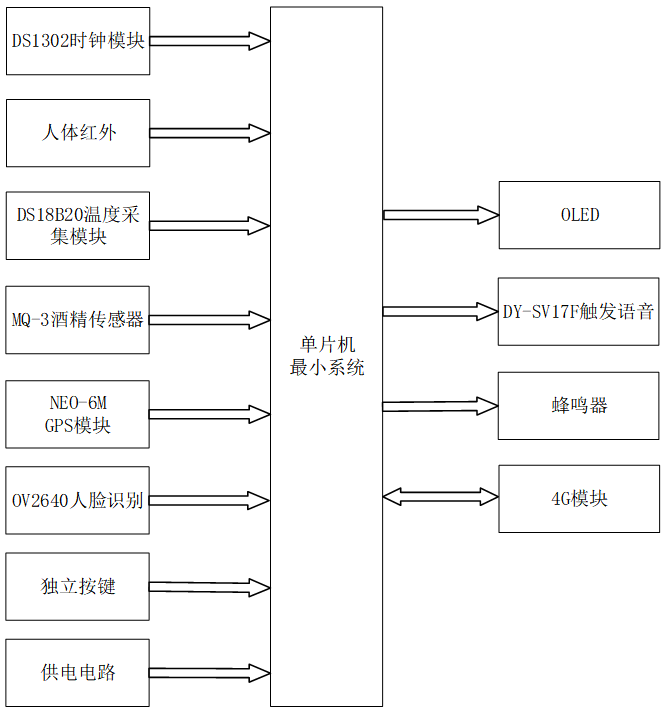

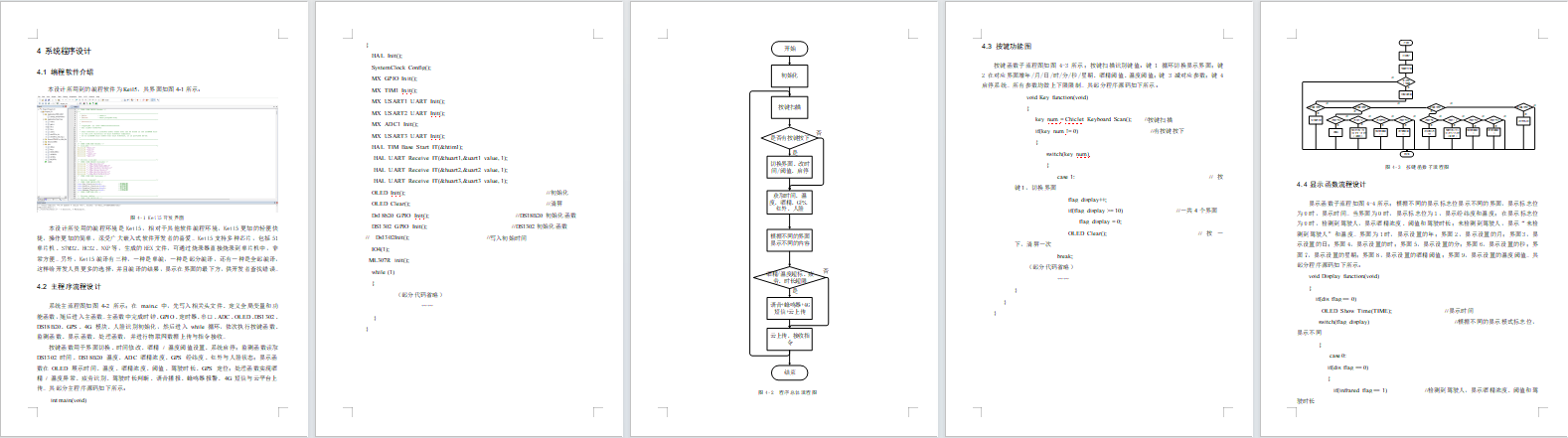

本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成了基于stm32单片机的防酒驾疲劳驾驶云端设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。

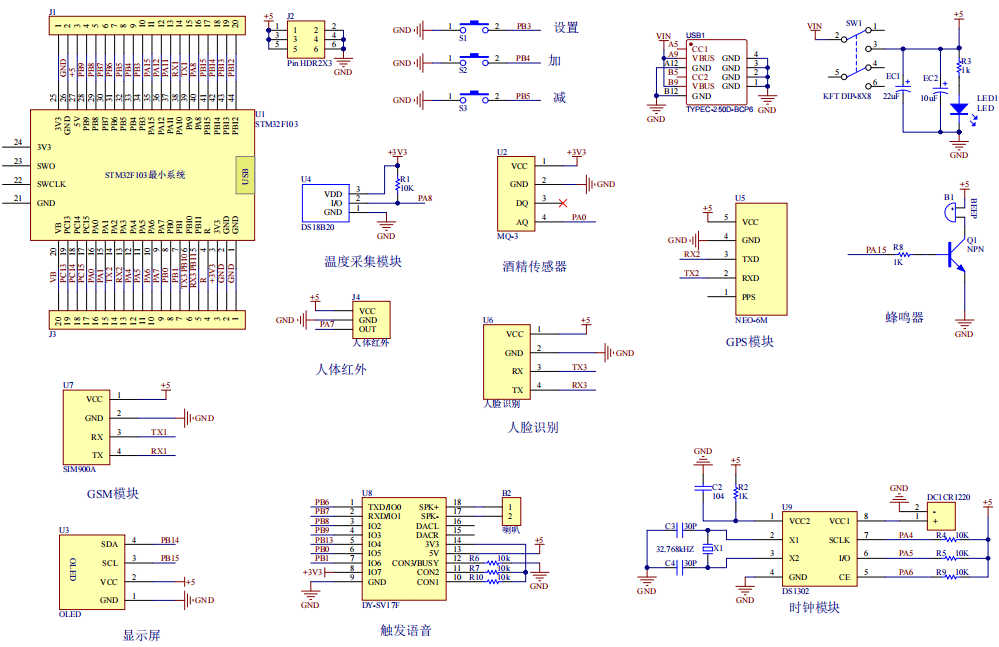

输入由八部分组成，第一部分是 DS1302 时钟模块，用于获取实时时间与驾驶时长；第二部分是人体红外传感器，用于检测车内是否有驾驶人；第三部分是 DS18B20 温度采集模块，用于获取车内温度值；第四部分是 MQ-3 酒精传感器，用于实时检测驾驶者的酒精浓度值；第五部分是 NEO-6M GPS 模块，用于获取车辆的经纬度位置信息；第六部分是 OV2640 人脸识别模块，用于检测驾驶者是否处于疲劳状态；第七部分是独立按键，用于界面切换、时间修改、酒精浓度阈值设置、模拟发动汽车；第八部分是供电电路，为整个系统稳定供电。
输出由四部分组成，第一部分是 OLED 显示模块，用于展示车内温度、酒精浓度、酒精阈值、实时时间、驾驶时长、车辆状态等信息；第二部分是 DY-SV17F 触发语音模块，根据酒精含量、驾驶时长、疲劳状态播报对应的语音提示；第三部分是蜂鸣器，在检测到疲劳驾驶、酒精超标时触发本地声光报警；第四部分是 4G 模块，当酒精浓度过高、驾驶时长超过 6 小时、车内温度过高、人脸识别到疲劳时，发送报警短信并携带 GPS 定位信息，另外，通过云平台，用于远程查看车辆状态、报警信息、GPS 定位数据与历史记录，实现远程监控与数据追溯。
