编号：

T5342613M

设计简介：

基于 NB-IoT 的城市路灯智能控制与状态监测系统

1. 主控部分

   核心：STM32 单片机
   功能：获取输入部分数据，经过内部处理，控制输出部分

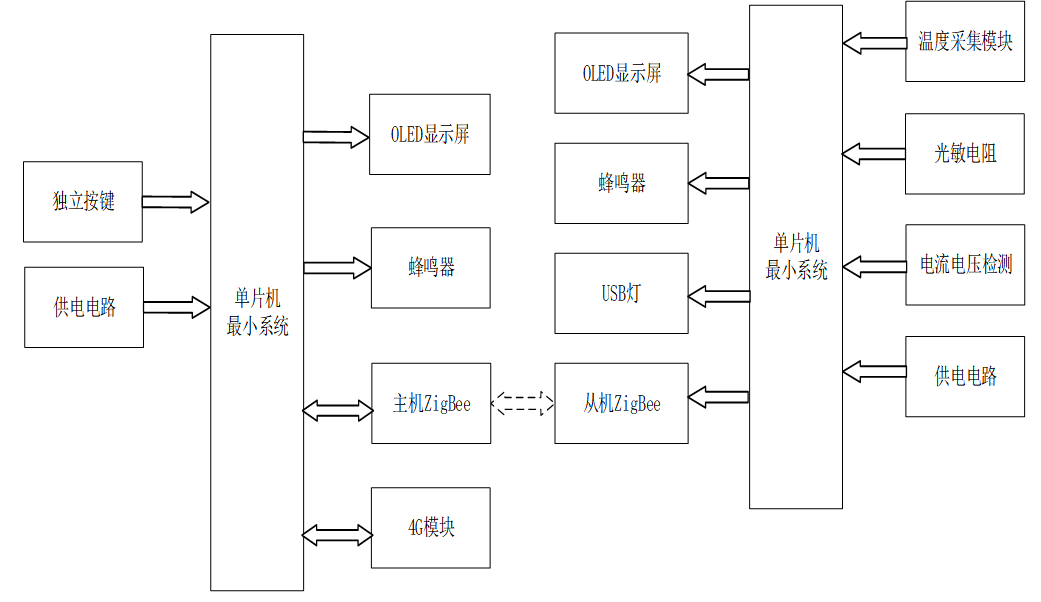

   系统结构：分为从机路灯终端节点与主机控制节点两部分
   控制模式：支持多种控制模式，优先级为 ‌手动控制 > 定时控制 > 自动光照控制‌，可实现光控亮灯、定时开关灯、故障自动诊断（电压过高短路、电压过低断路、过温等）与报警功能

   一、主机控制节点

   （一）输入部分

   1. 独立按键模块：用于设置电压、温度、光照强度阈值、定时开关时间，控制路灯开关与亮度调节，实现界面切换与参数配置
   2. 供电电路：为主机所有模块提供稳定工作电源

   （二）输出部分

   1. OLED 显示屏：用于展示各从机路灯的实时参数、系统状态与控制信息
   2. 蜂鸣器模块：用于故障报警提示
   3. ZigBee 模块（主机）：与从机 ZigBee 模块进行双向数据传输，下发控制指令并接收路灯状态反馈
   4. 4G/NB-IoT 模块：实现主机与云平台的数据通信，支持远程监控、控制与故障报警推送

   二、从机路灯终端节点

   （一）输入部分

   1. 温度采集模块：用于检测路灯区域的环境温度
   2. 光敏电阻模块：用于检测环境光照强度
   3. 电压电流检测模块：用于采集路灯的工作电压与电流
   4. 供电电路：支持电池和 Type-C 双供电，为从机部分稳定供电

   （二）输出部分

   1. OLED 显示屏：用于展示从机本地的环境参数与路灯运行状态
   2. USB灯模块：作为路灯执行单元，支持 PWM 亮度调节
   3. ZigBee 模块（从机）：与主机进行控制指令及状态数据的双向传输
