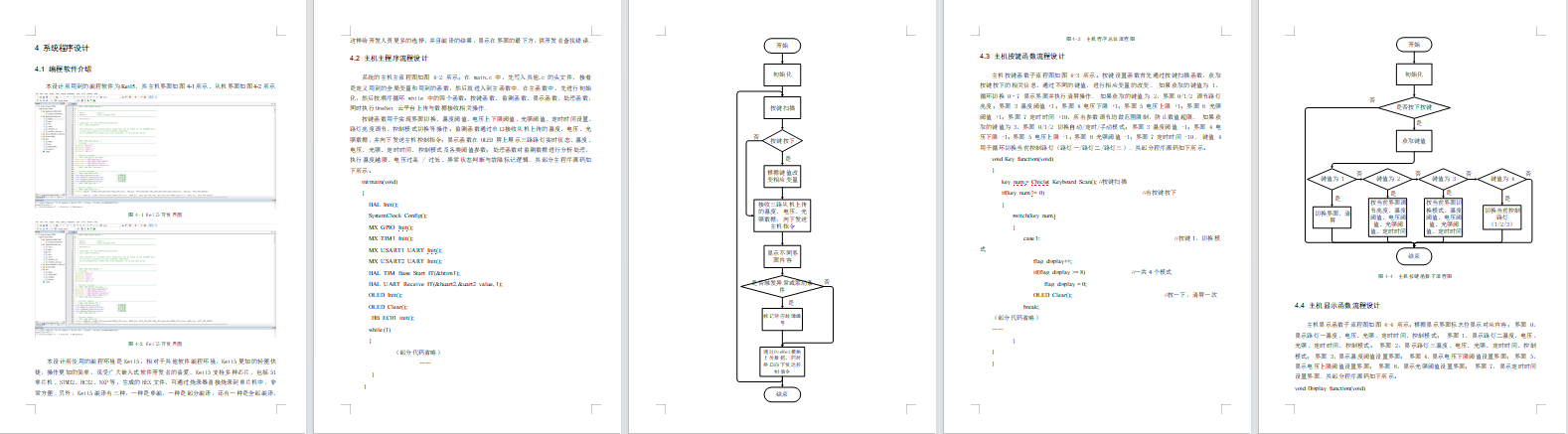

资料预览
效果图：
主机：
从机：
总体资料：
原理图：
主机：
从机：
软件设计流程：
系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32、ZigBee 与 NB-IoT 的城市路灯智能控制与状态监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。该系统分为从机路灯终端节点和主机控制节点两部分。
主机输入部分由两部分组成，第一部分是独立按键，用于设置电压、温度、光照强度阈值、定时开关时间，控制路灯开关与亮度调节，实现界面切换与参数配置；第二部分是供电电路，为主机所有模块提供稳定工作电源。输出由四部分组成，第一部分是 OLED 显示屏，用于展示各从机路灯的实时参数、系统状态与控制信息；第二部分是蜂鸣器，用于故障报警提示；第三部分是主机 ZigBee 模块，与从机 ZigBee 模块进行双向数据传输，下发控制指令并接收路灯状态反馈；第四部分是 4G/NB-IoT 模块，实现主机与云平台的数据通信，支持远程监控、控制与故障报警推送。
从机输入部分由四部分组成，第一部分是温度采集模块，用于检测路灯区域的环境温度；第二部分是光敏电阻，用于检测环境光照强度；第三部分是电压电流检测模块，用于采集路灯的工作电压与电流；第四部分是供电电路，支持电池和 Type-C 双供电，为从机部分稳定供电。输出由三部分组成，第一部分是 OLED 显示屏，用于展示从机本地的环境参数与路灯运行状态；第二部分是 USB 灯，作为路灯执行单元，支持 PWM 亮度调节；第三部分是从机 ZigBee 模块，与主机进行控制指令及状态数据的双向传输。系统支持多种控制模式，优先级为手动控制＞定时控制＞自动光照控制，可实现光控亮灯、定时开关灯、故障自动诊断（电压过高短路、电压过低断路、过温等）与报警功能。
