编号：

T1282605M

设计简介：

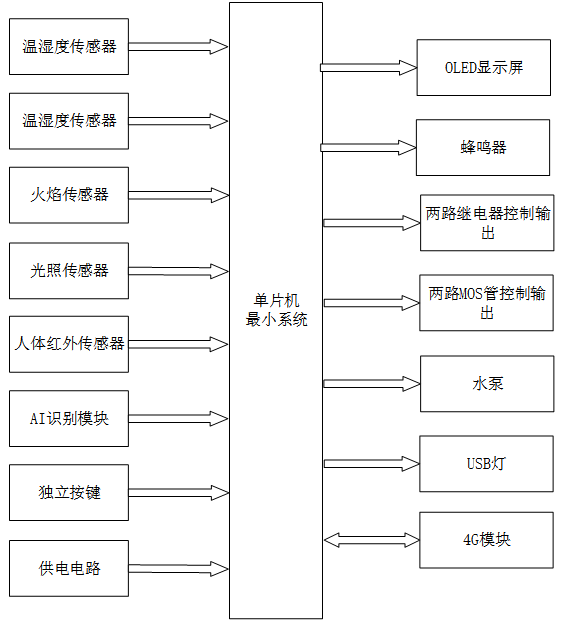

老人摔倒监测与家居安防控制系统设计

1. 一、主控部分

   核心：STM32 单片机
   功能：获取输入部分数据，经过内部处理，控制输出部分

   二、输入部分

   1. 温湿度传感器模块：用于检测环境温湿度，为热风、风扇的自动控制提供依据
   2. 烟雾传感器模块：用于检测烟雾浓度，为消防报警与联动提供数据支撑
   3. 火焰传感器模块：用于检测火焰，触发消防报警与联动操作
   4. 光照传感器模块：用于检测环境光照强度，为灯光智能控制提供判定依据
   5. 人体红外传感器模块：用于检测人体存在，配合光照传感器实现灯光的自动控制
   6. AI识别模块（摄像头）：用于检测老人摔倒行为，为紧急报警提供触发条件
   7. 独立按键模块：共5个，用于实现一键报警、手动控制灯光及功能设置等操作
   8. 供电电路：由太阳能板、充电电源电路、5V 外接备用电源及 5V 降压 3.3V 电路构成，支持光伏发电与市电切换，为整个系统提供稳定供电

   三、输出部分

   1. OLED 显示屏：用于展示温湿度、光照、电量、设备运行状态及报警信息
   2. 蜂鸣器模块：用于烟雾超标、检测到火焰、老人摔倒等异常情况时发出报警提示
   3. 继电器控制输出模块：共2路，分别用于控制热风设备和风扇，实现温度自动调节
   4. MOS管控制输出模块：共2路，分别用于控制主灯和 USB 灯，实现自动 / 手动开关灯及延迟关灯功能
   5. 水泵控制输出模块：用于烟雾超标或检测到火焰时开启消防水泵，执行消防联动
   6. USB灯模块：作为辅助照明设备，通过 MOS 管控制实现开关
   7. 4G模块：用于连接云平台，实现远程数据传输、报警短信推送及设备远程控制
