实物视频演示：
实物视频演示：软件安装：

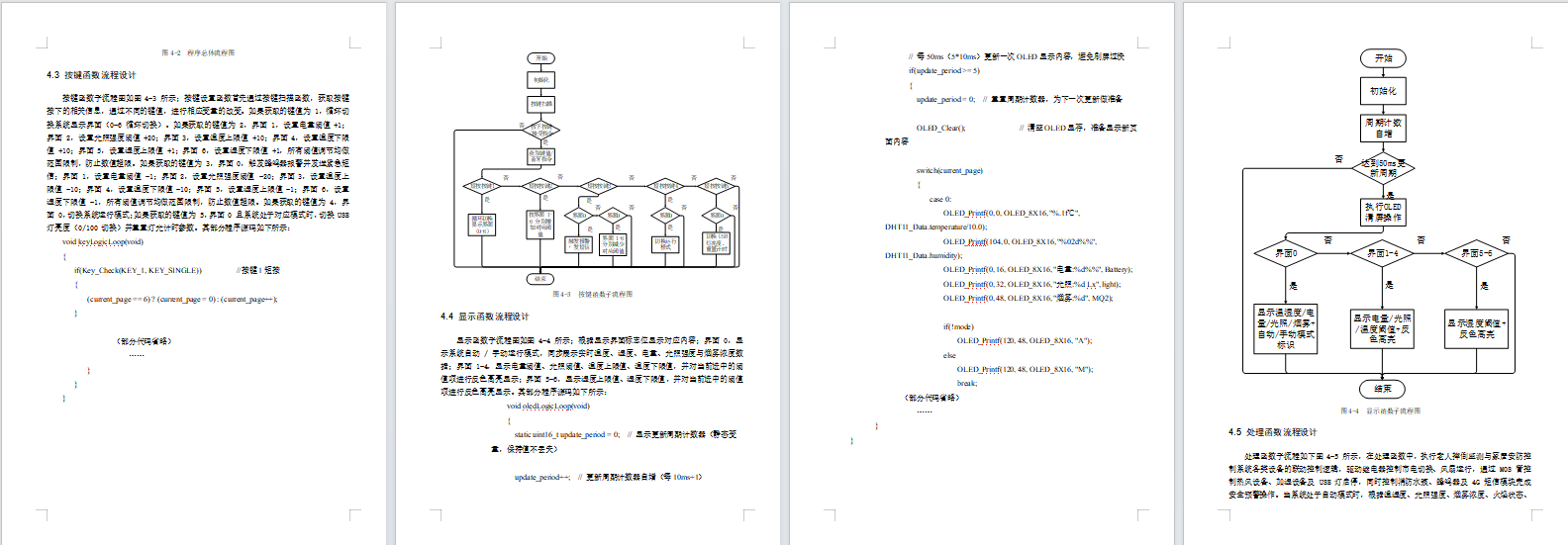

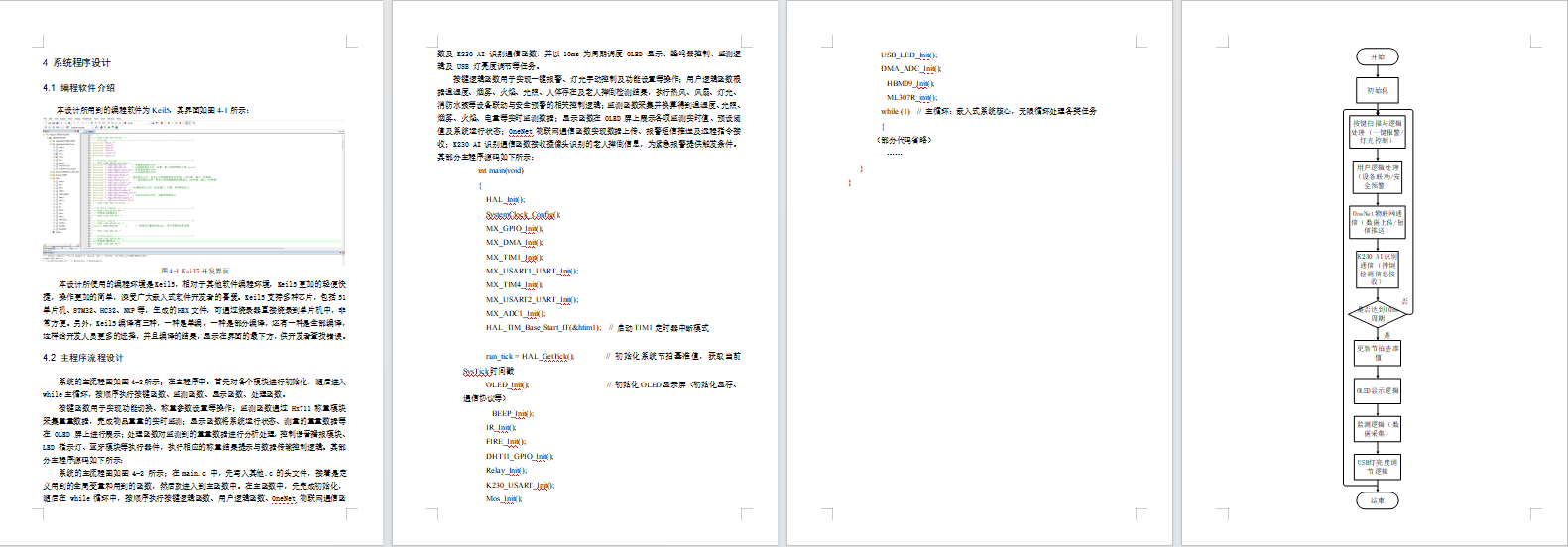

资料预览

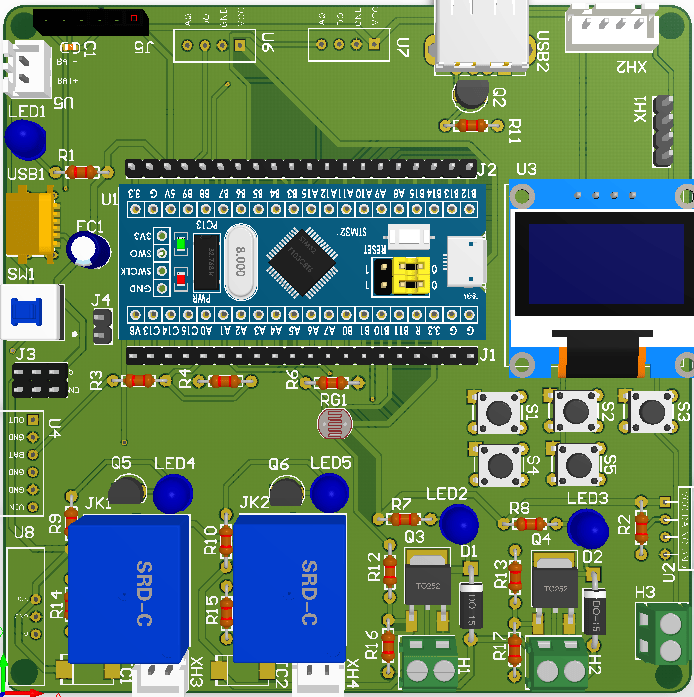

效果图：
总体资料：
原理图：

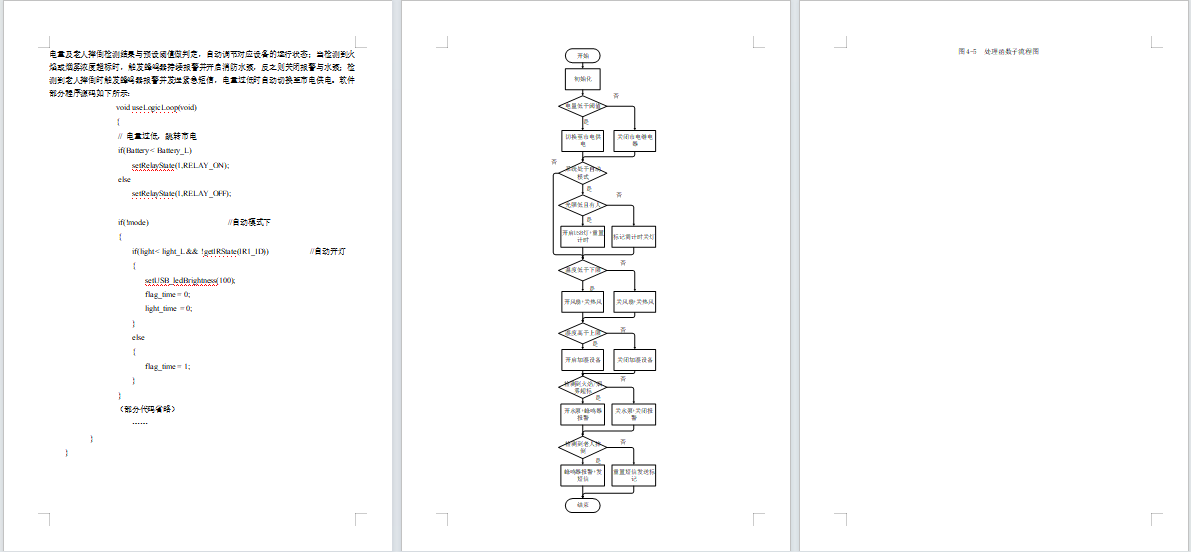

软件设计流程：

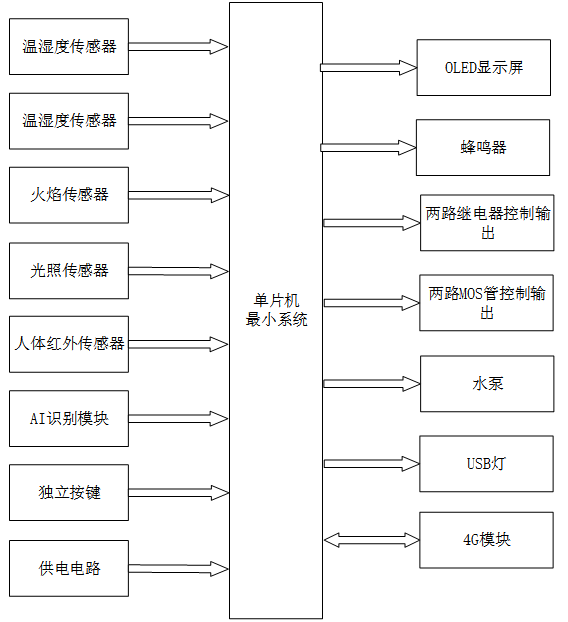

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的老人摔倒监测与家居安防控制系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由八部分组成，第一部分是温湿度传感器，用于检测环境温湿度，为热风、风扇的自动控制提供依据；第二部分是烟雾传感器，用于检测烟雾浓度，为消防报警与联动提供数据支撑；第三部分是火焰传感器，用于检测火焰，触发消防报警与联动操作；第四部分是光照传感器，用于检测环境光照强度，为灯光智能控制提供判定依据；第五部分是人体红外传感器，用于检测人体存在，配合光照传感器实现灯光的自动控制；第六部分是 AI 识别模块（摄像头），用于检测老人摔倒行为，为紧急报警提供触发条件；第七部分是五个独立按键，用于实现一键报警、手动控制灯光及功能设置等操作；第八部分是供电电路，由太阳能板、充电电源电路、5V 外接备用电源及 5V 降压 3.3V 电路构成，支持光伏发电与市电切换，为整个系统提供稳定供电。
输出由七部分组成，第一部分是 OLED 显示屏，用于展示温湿度、光照、电量、设备运行状态及报警信息；第二部分是蜂鸣器，用于烟雾超标、检测到火焰、老人摔倒等异常情况时发出报警提示；第三部分是两路继电器控制输出，分别用于控制热风设备和风扇，实现温度自动调节；第四部分是两路 MOS 管控制输出，分别用于控制主灯和 USB 灯，实现自动 / 手动开关灯及延迟关灯功能；第五部分是水泵控制输出，用于烟雾超标或检测到火焰时开启消防水泵，执行消防联动；第六部分是 USB 灯，作为辅助照明设备，通过 MOS 管控制实现开关；第七部分是 4G 模块，用于连接云平台，实现远程数据传输、报警短信推送及设备远程控制。

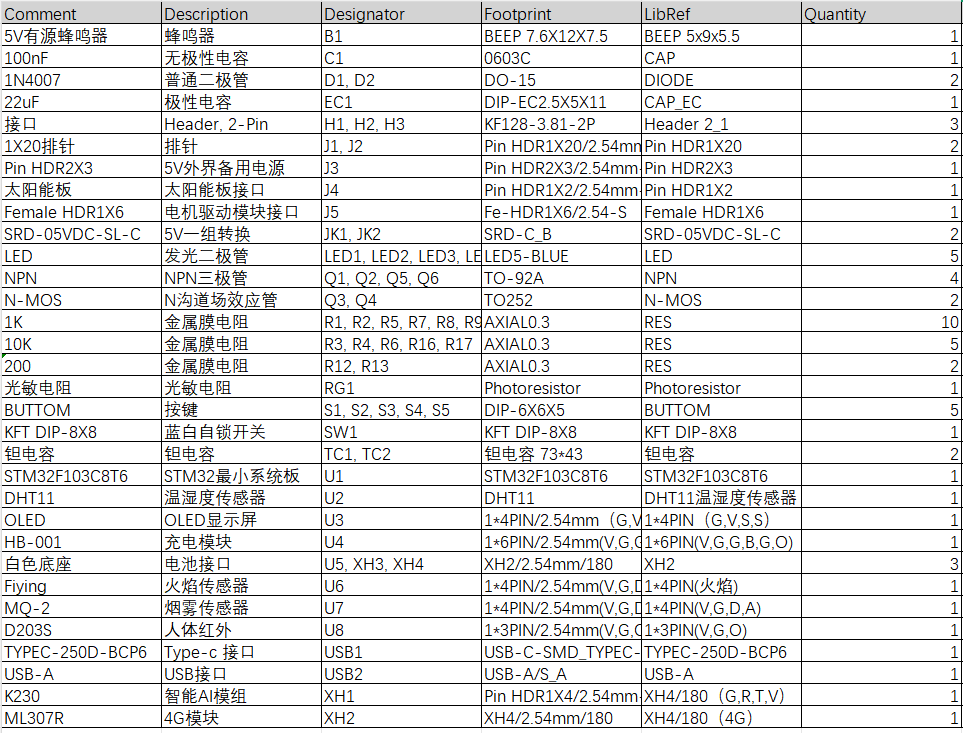

硬件清单：
