设计编号：T1382605M
实物视频演示：
实物视频演示：软件安装：

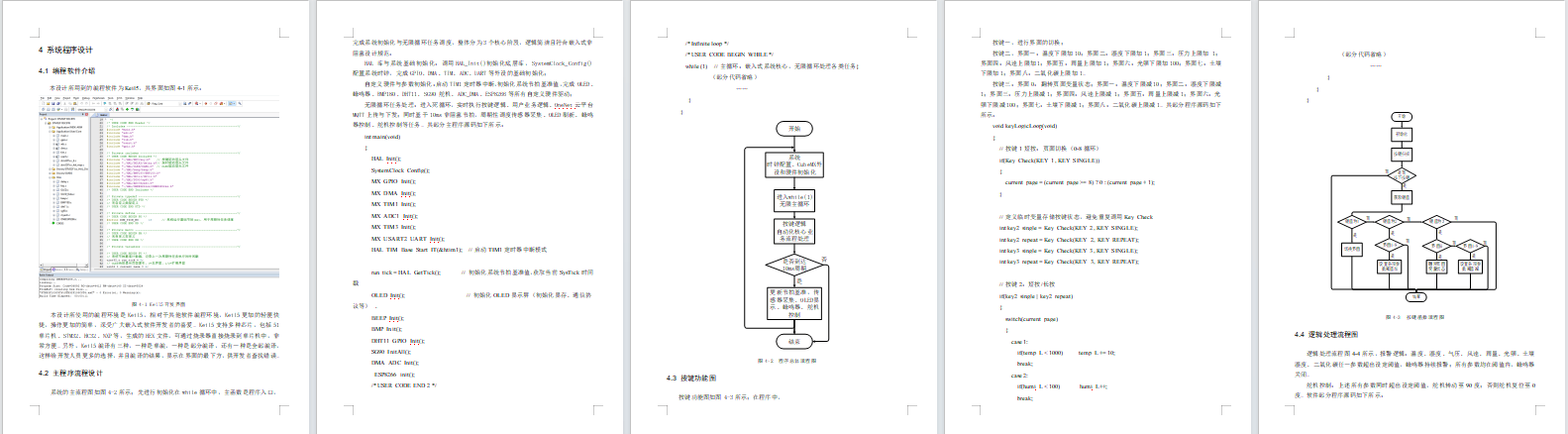

资料预览

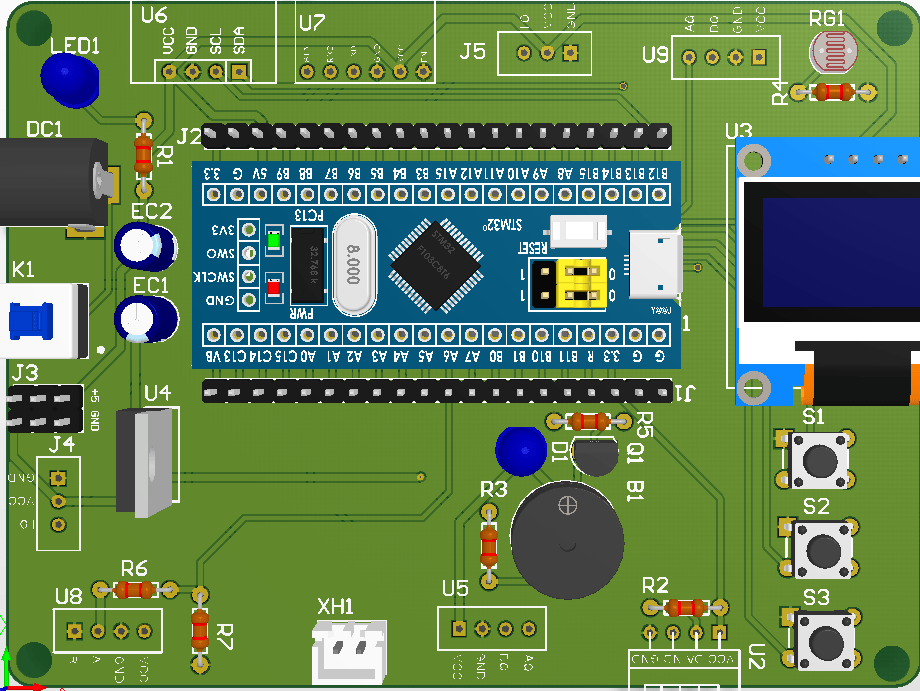

效果图：
总体资料：

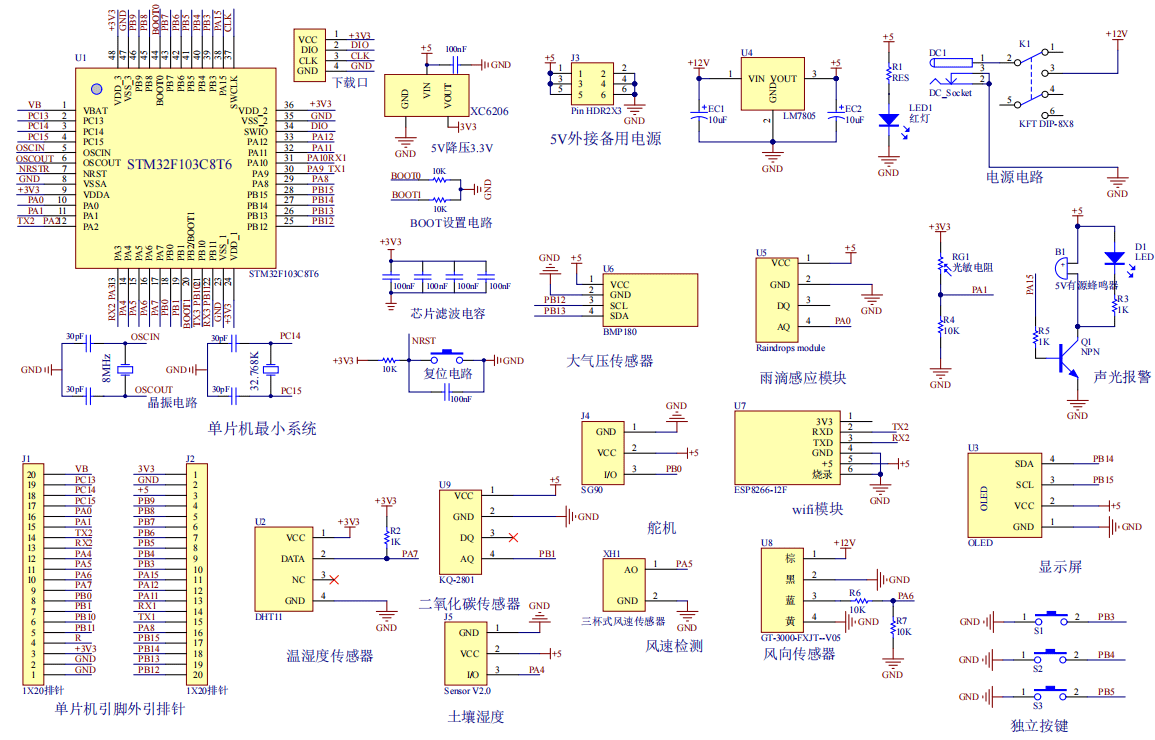

原理图：

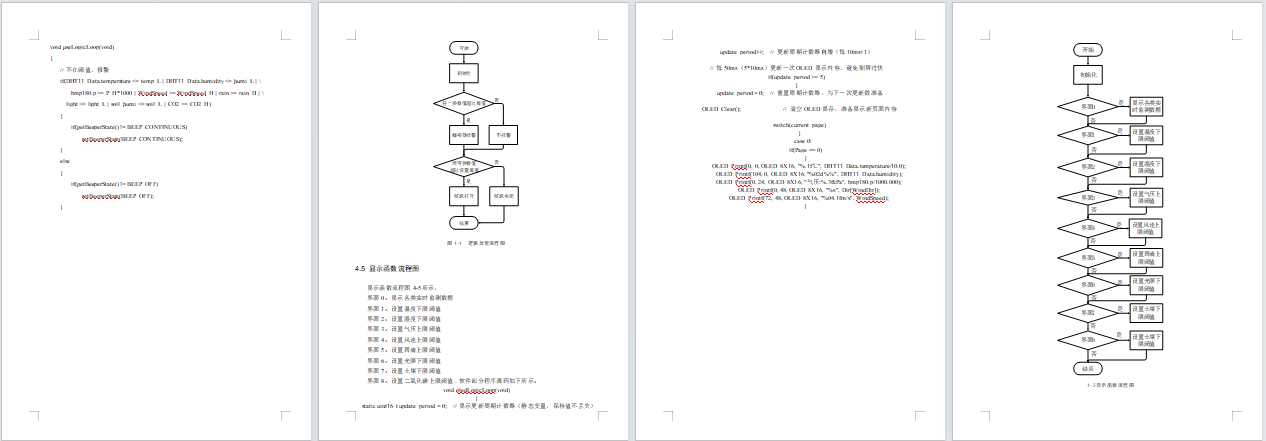

软件设计流程：

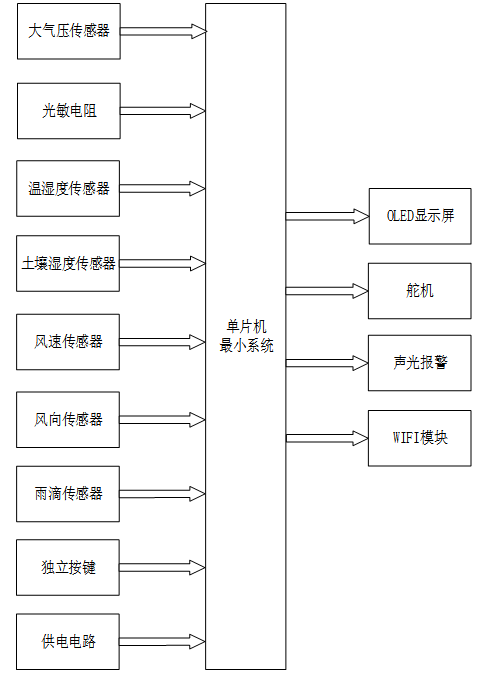

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于SM32果园智能防雹系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由九部分组成，第一部分是大气压传感器，采集环境气压数据；第二部分是光敏电阻，采集环境光照强度数据；第三部分是温湿度传感器，采集环境温度、湿度数据；第四部分是土壤湿度传感器，采集土壤湿度数据；第五部分是风速传感器，采集环境风速数据；第六部分是风向传感器，采集环境风向数据；第七部分是雨滴传感器，采集环境雨滴数据；第八部分是独立按键，实现手动操作与参数设置；第九部分是供电电路，给整个系统供电。
输出由四部分组成，第一部分是OLED显示屏，实时显示各类环境数据、阈值参数及界面信息；第二部分是舵机，根据环境参数阈值状态执行角度动作；第三部分是声光报警，参数超阈值时发出声光报警提示；第四部分是WIFI模块，实现数据上传、远程通信。

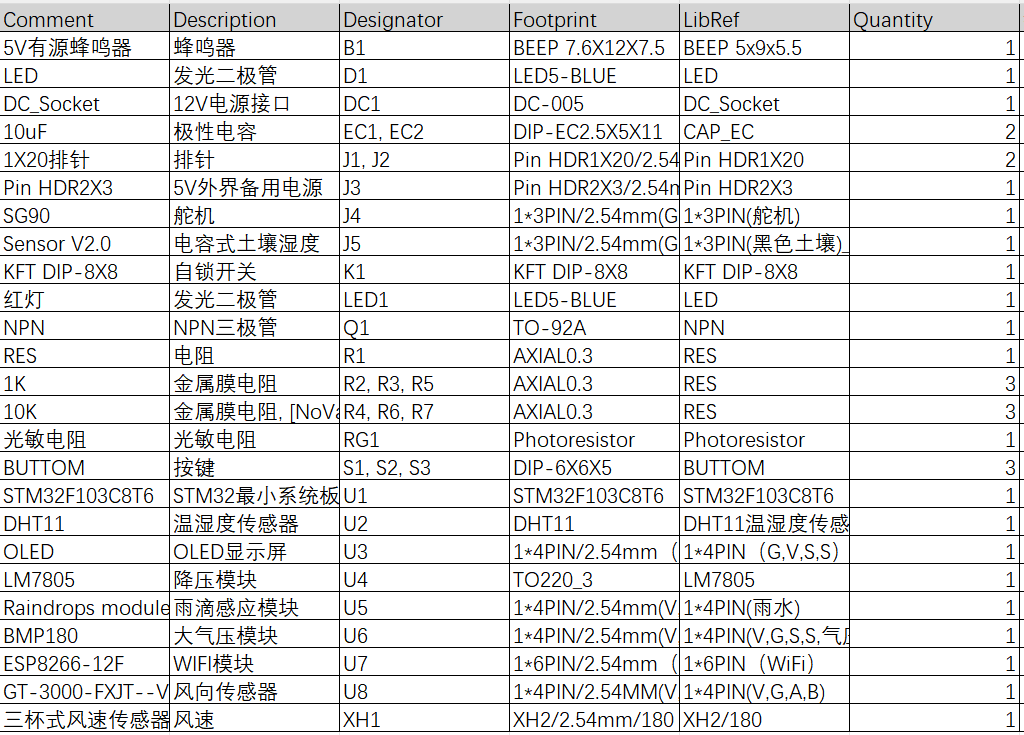

硬件清单：
