设计编号：T3262602M
实物视频演示：
实物视频演示：软件安装：
资料预览

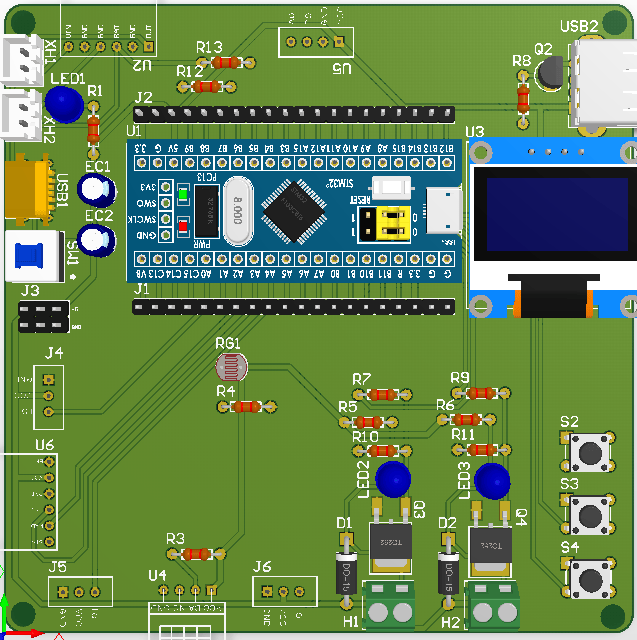

效果图：

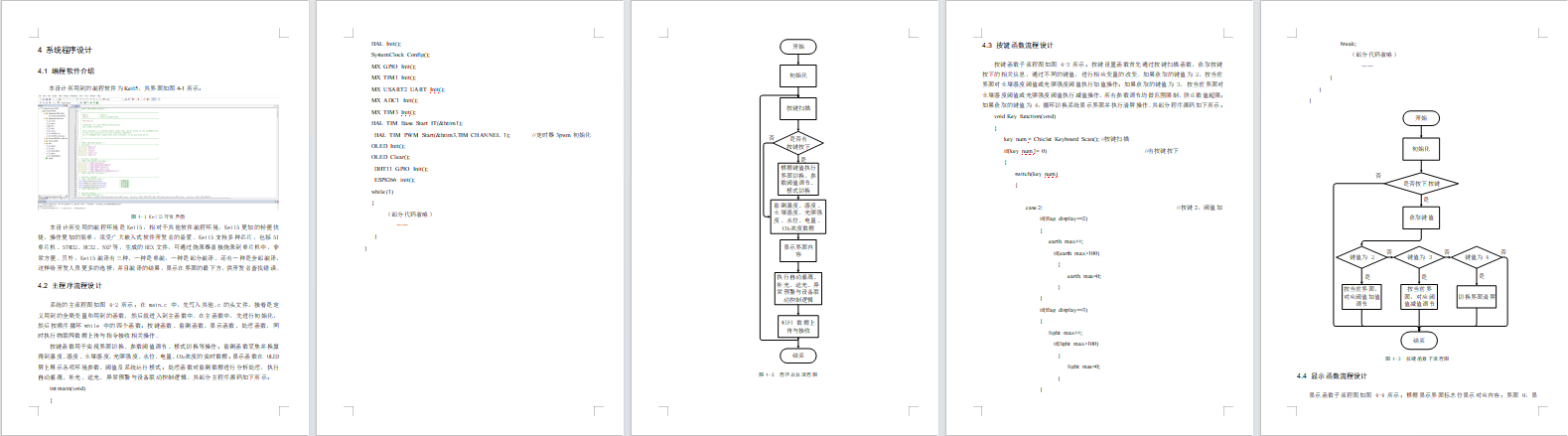

总体资料：

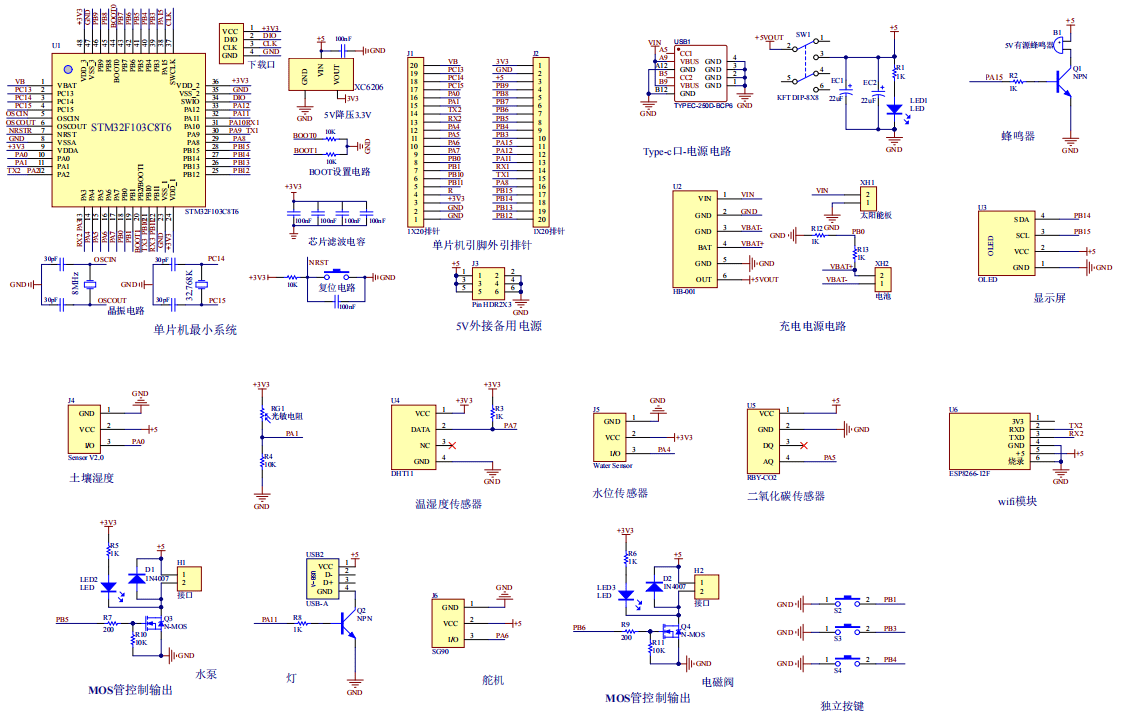

原理图：
软件设计流程：
系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的智能养护系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是温湿度传感器，用于实时监测环境温湿度；第二部分是土壤湿度传感器，用于检测土壤含水量；第三部分是光敏电阻，用于感知环境光照强度；第四部分是水位传感器，用于监测储水水位状态；第五部分是二氧化碳传感器，用于检测环境 CO₂浓度；第六部分是独立按键，用于页面切换、参数查看与设置；第七部分是供电电路，由太阳能板、锂电池与充电模块组成，为系统提供太阳能供电与能量管理。
输出由六部分组成，第一部分是 OLED 显示屏，用于实时显示各类传感器数据、系统运行状态与预警信息；第二部分是 USB 灯，用于光照不足时自动开启补光；第三部分是 2 个 MOS 管，分别控制水泵与电磁阀，实现自动灌溉等功能；第四部分是舵机，用于控制遮光装置的开合；第五部分是蜂鸣器，用于水位、电量等异常状态的预警提示；第六部分是 WiFi 模块，用于实现监测数据的云端上传与远程控制。
硬件清单：
