设计编号：T3852602M
编号：
T3852602M
设计简介：
本设计是基于单片机的智能交通信号灯控制系统，主要实现以下功能：
1、通过独立按键设置各方向总时间。
2、通过独立按键控制某一方向常绿，实现消防车、救护车等紧急车辆优先通行。
3、通过红外对射管检测四个方向车流量，根据车流密度自动调整绿灯时长。
4、通过红外对射管检测行人是否闯红灯，检测到闯红灯行为时触发蜂鸣器报警。
5、绿灯全亮或全灭时触发蜂鸣器报警，提示信号灯故障。
6、通过OLED12864显示屏实时显示东西方向和南北方向的倒计时时间。
7、通过WiFi模块将数据远程上传查看和操控。
电源：5V
传感器：红外对射管、红外对射管（FC-33）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：LED指示灯、蜂鸣器
通信模块：WiFi模块（ESP8266）
人机交互：独立按键
标签：STM32F103C8T6、OLED12864、ESP8266、红外对射管、FC-33
题目扩展：基于物联网的智能交通信号灯远程监控与配时优化系统、智能车流量自适应交通信号控制系统、基于云平台的紧急车辆优先通行与交通疏导管理系统

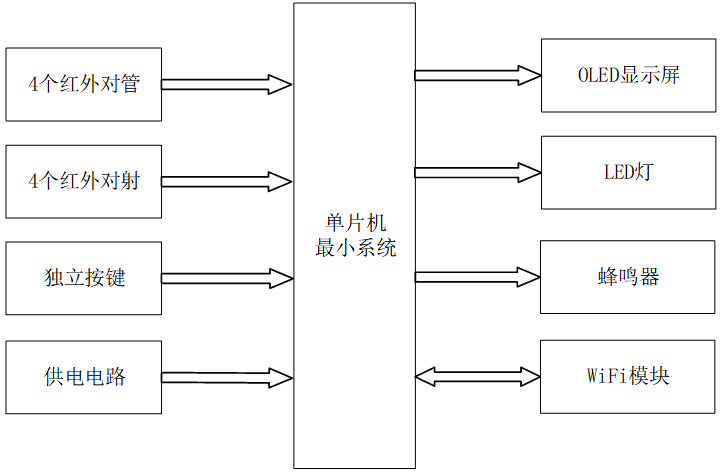

基于单片机的智能交通信号灯控制系统
-
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分二、输入部分
- 红外对管模块：共4个，用于检测行人闯红灯行为
- 红外对射管模块：共4个，用于检测四个方向的车流量，为绿灯时长自动调整提供依据
- 独立按键模块：用于切换显示界面、设置南北 / 东西方向的绿灯时长、控制应急常绿模式
- 供电电路：给整个系统供电
三、输出部分
- OLED 显示屏：用于展示东西 / 南北方向的倒计时时间、车流量统计、应急模式状态
- LED灯模块：用于控制东西南北四个方向的红、绿、黄三色交通信号灯
- 蜂鸣器模块：用于行人闯红灯、信号灯全亮 / 全灭等异常情况的报警提示
- WiFi 模块：用于实现交通状态数据的上传，支持手机远程设置绿灯时长和控制应急常绿模式
