编号：

T3742309M

设计简介：

本设计是基于单片机的宠物喂食系统设计，主要实现以下功能：

通过温湿度传感器检测温湿度
通过水位传感器检测水位
通过光敏电阻检测光强，过低自动开灯
通过压力传感器检测食物
通过步进电机进行喂食，并记录投喂食物的次数
通过oled显示获取到的参数
通过按键设置阈值，控制喂食，当温度和水位低于设定值或没有检测到食物信号，单片机将控制加温加水喂食电路进行工作。
通过PWM来驱动风扇，实现挡位切换

电源： 5V
传感器：温湿度传感器（DHT11）、水位传感器（Water Sensor）、压力传感器（HX711）、光敏电阻
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：步进电机（ULN2003），蜂鸣器，继电器，USB灯
人机交互：独立按键

标签：STM32、OLED12864、DHT11、Water Sensor、HX711、ULN2003

题目扩展：基于物联网的宠物喂食系统设计、基于单片机的池塘养殖系统设计、基于单片机的牲畜喂食系统设计

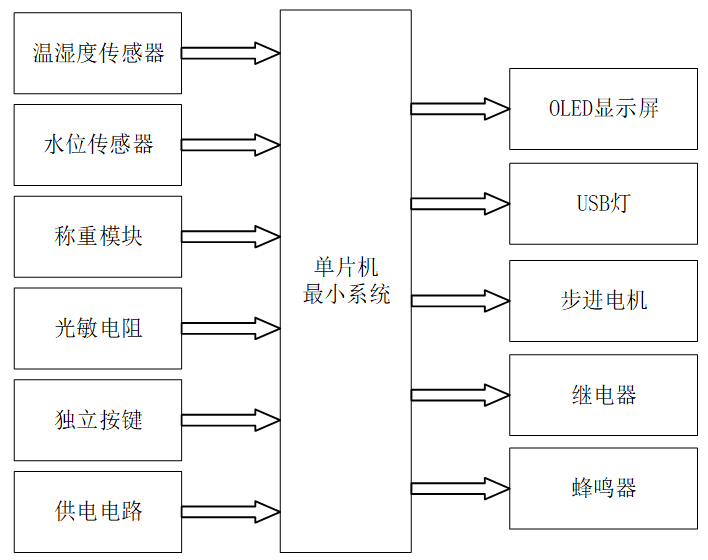

基于单片机的宠物喂食系统设计：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分概述

中控部分是整个宠物喂食系统的核心，采用了STM32F103单片机作为主控制器。该单片机负责接收来自输入部分的各类传感器数据，如温湿度、水位、食物量、光照强度等，并通过其强大的处理能力对这些数据进行分析和判断。根据预设的逻辑和算法，STM32F103单片机将产生相应的控制信号，通过输出部分驱动各执行器工作，如显示数据、调节光照、模拟喂食、加热加水以及报警提醒等。中控部分还负责处理来自独立按键的输入指令，实现界面切换、模式选择、喂食开关以及温度和水位阈值的设置等功能。

输入部分概述

输入部分由六个关键模块组成，共同为中控部分提供必要的环境参数和用户指令：

1. 温湿度传感器：实时检测宠物生活环境的温度和湿度，确保宠物处于适宜的生活条件。
2. 水位传感器：监测宠物饮水装置的水位，防止宠物因缺水而受到影响。
3. 称重模块：通过压力传感器检测食物容器中的食物量，确保宠物有足够的食物供应。
4. 光敏电阻：感知环境光照强度，当光照不足时触发补光操作。
5. 独立按键：提供用户与系统的交互接口，用于切换显示界面、选择工作模式、控制喂食开关以及设置温度和水位的阈值。
6. 供电电路：为整个系统提供稳定可靠的电源，确保系统能够持续稳定运行。

输出部分概述

输出部分由五个主要模块构成，根据中控部分的指令执行相应的操作：

1. OLED显示模块：直观展示系统的各项参数和状态信息，包括温湿度、光照强度、水位、喂食次数以及设置的温度和水位阈值等。
2. USB灯：在光照不足时自动开启，为宠物提供必要的补光。
3. ULN2003步进电机：模拟喂食操作，根据中控部分的指令控制喂食量。
4. 继电器：控制加热和加水装置的开关，确保宠物的生活环境温度适宜且饮水充足。
5. 蜂鸣器：当食物量不足或系统检测到其他异常情况时，发出报警声音提醒用户。
