设计编号：T1962402M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：
资料预览

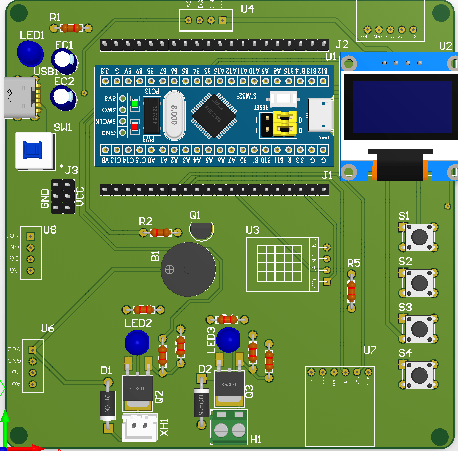

效果图：
总体资料：
总体资料：

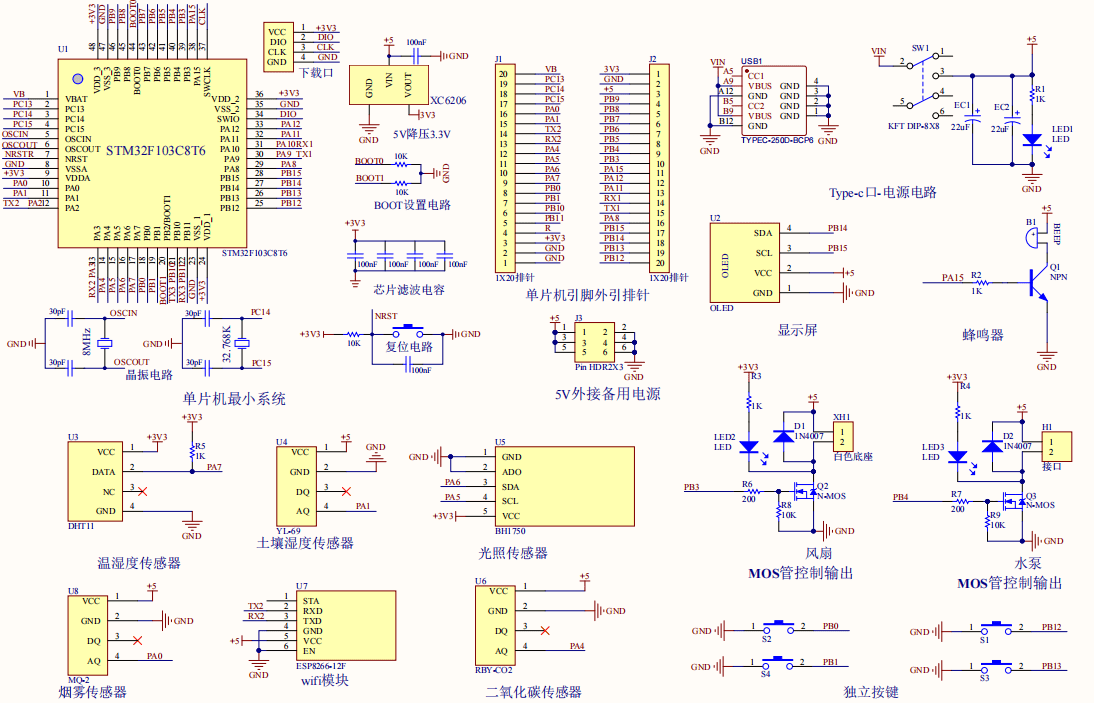

原理图：

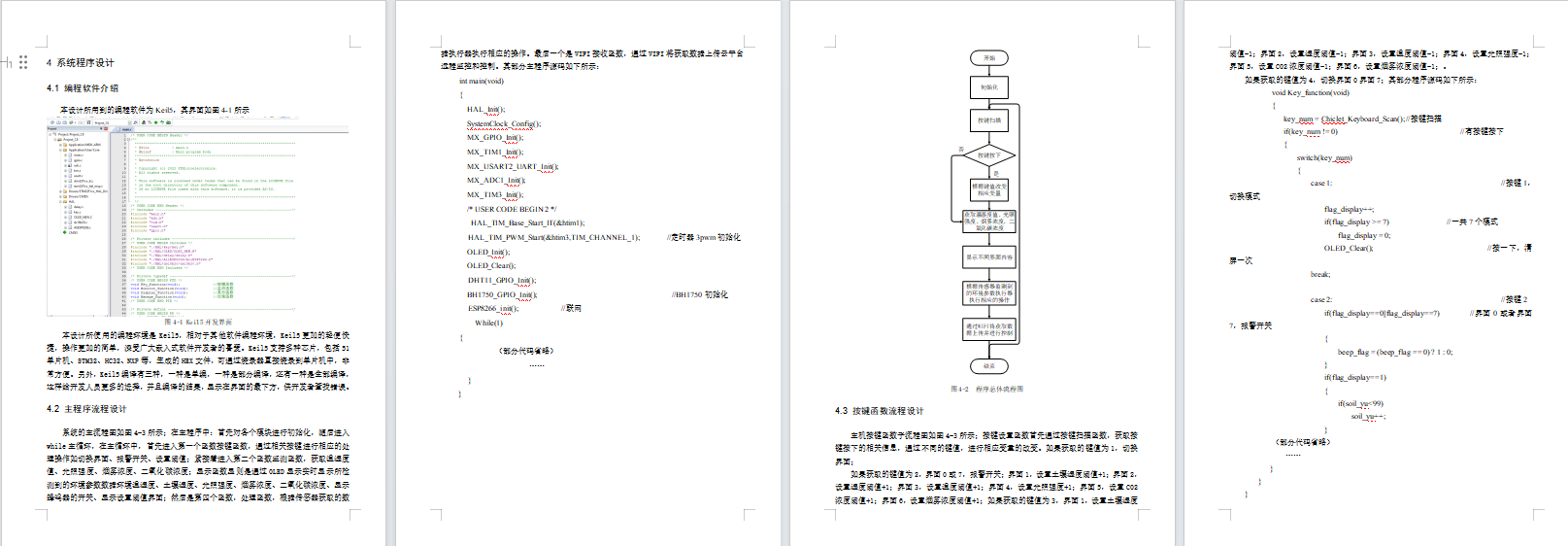

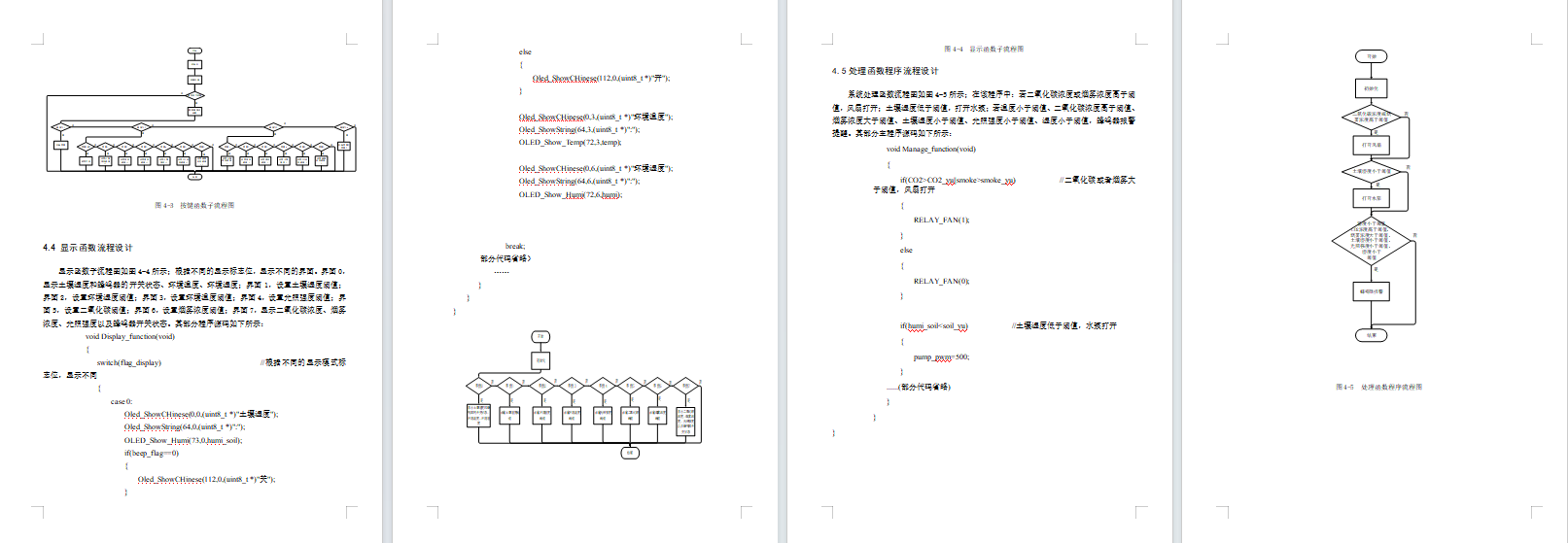

软件设计流程：

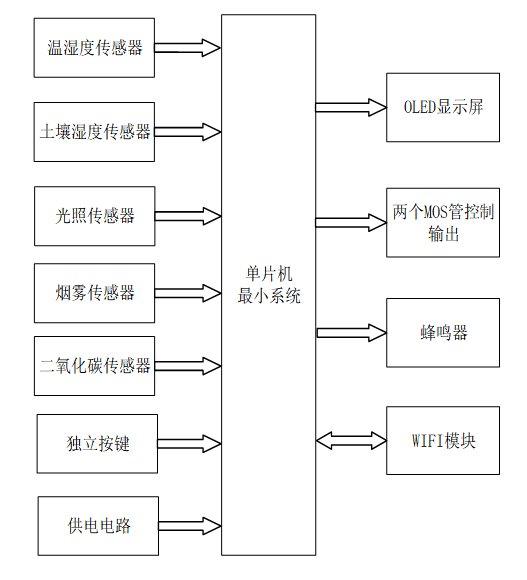

软件设计流程：系统框图：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成的基于STM32的农业种植环境监测系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由七部分组成，第一部分是温湿度传感器，监测环境温湿度；第二部分是土壤湿度传感器，监测土壤湿度；第三部分是光照传感器，监测光照强度；第四部分是烟雾传感器，监测烟雾浓度；第五部分是二氧化碳传感器，监测二氧化碳浓度；第六部分是独立按键，用于切换界面、设置阈值等操作；第七部分是供电电路，给整个系统供电。输出由五部分组成，第一部分是OLED实时显示所检测到的环境参数数据（环境温湿度、土壤湿度、光照强度、烟雾浓度、二氧化碳浓度）以及设置阈值界面等。第二部分是两个MOS管控制输出，分别控制水泵和风扇；第三部分是蜂鸣器，超过阈值蜂鸣器报警提醒；最后一部分是WIFI模块，数据上传云平台通过WIFI链接手机APP，APP可以实现显示屏幕上的显示内容的显示，报警提示和控制按键功能。

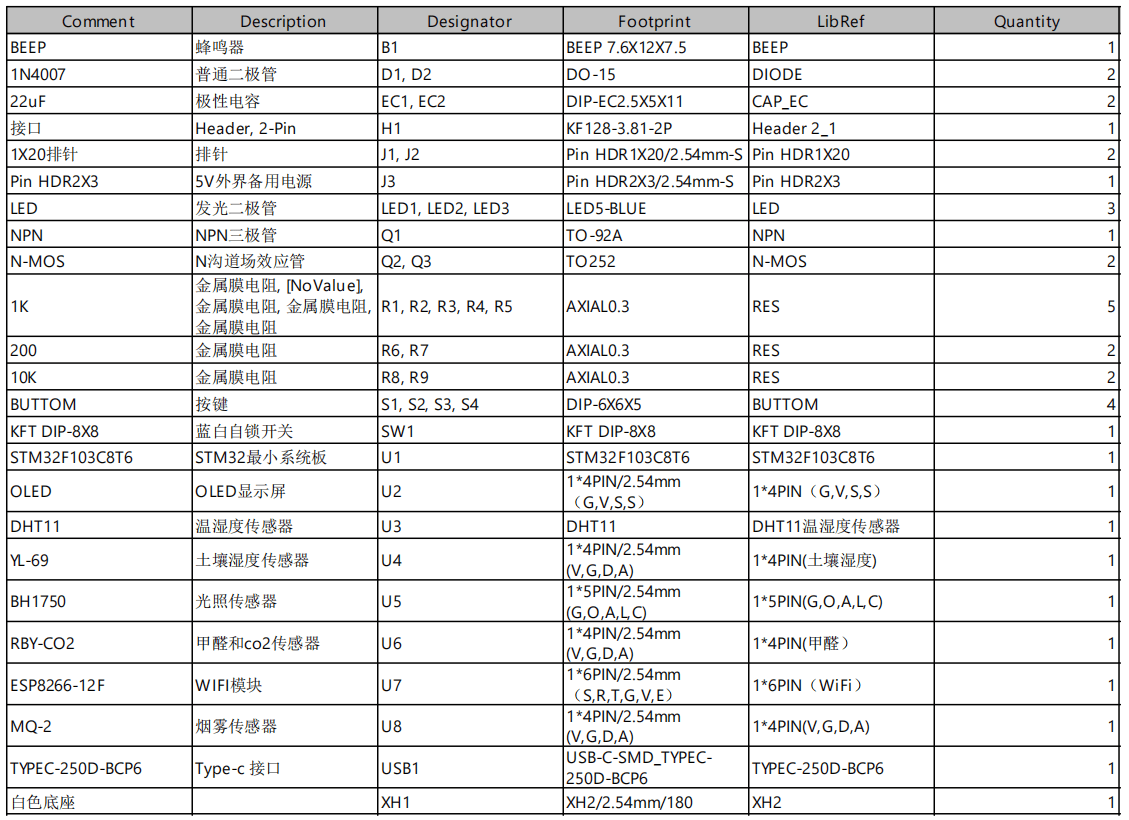

硬件清单：
