设计编号：T3522405E
首页 实物视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：
资料预览
效果图：

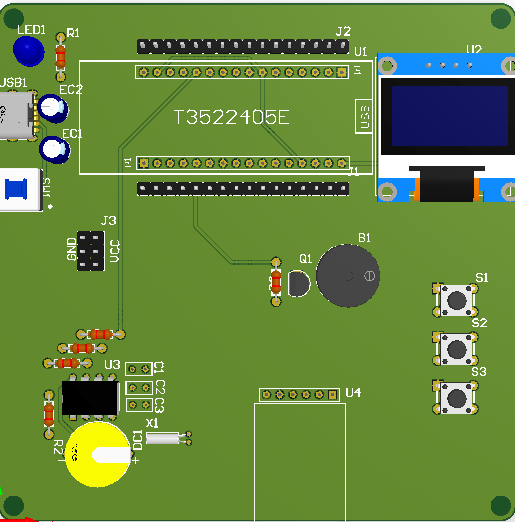

主机：

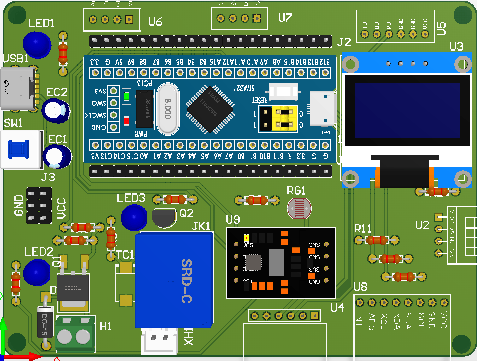

从机：

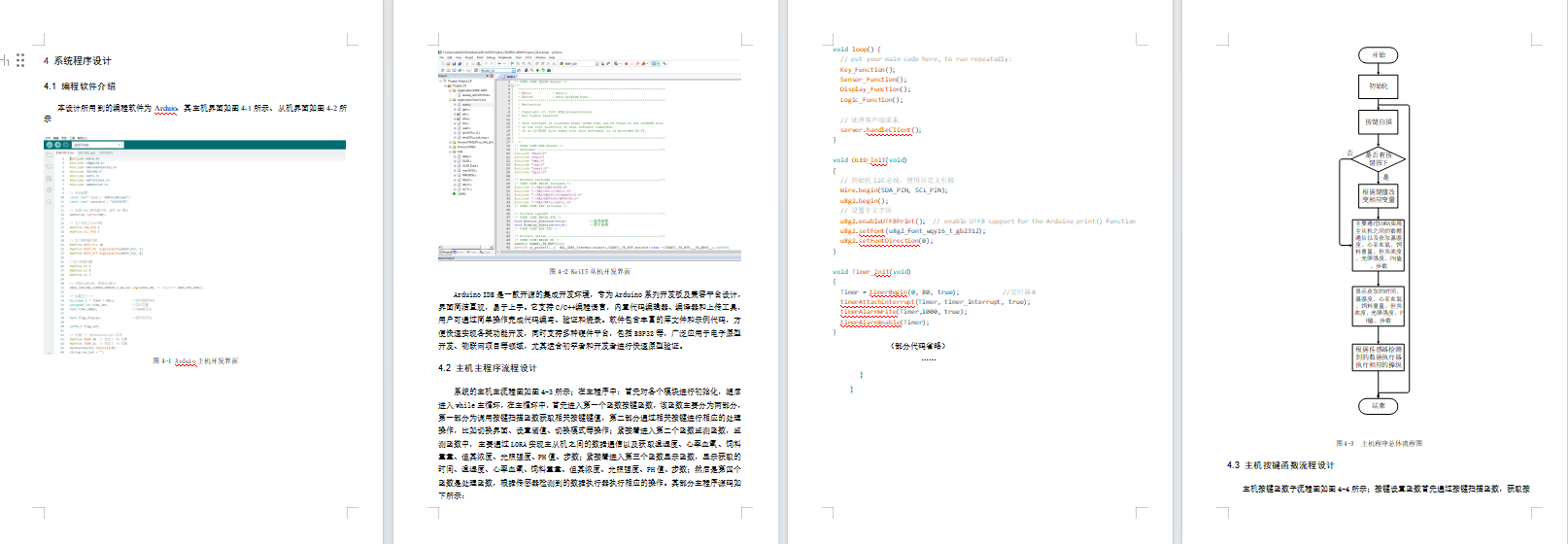

总体资料：
总体资料：

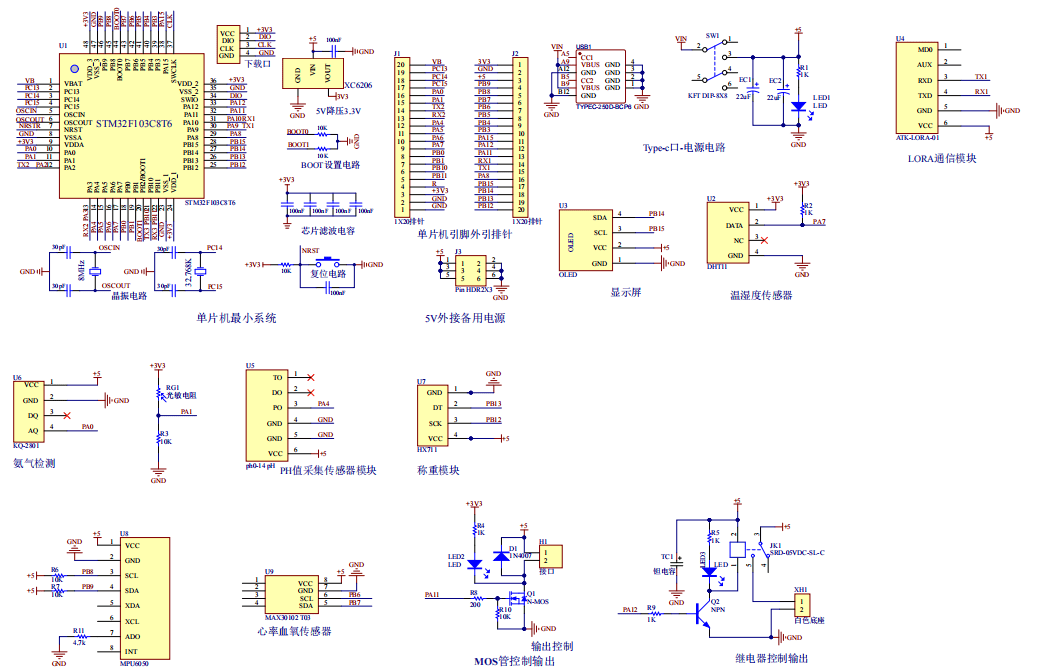

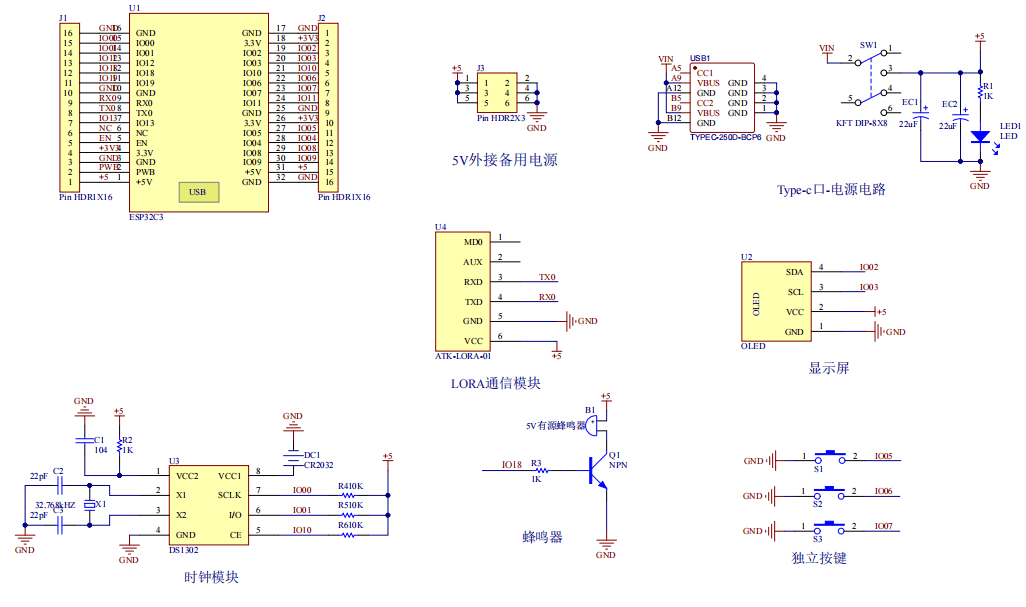

原理图：
主机：
从机：

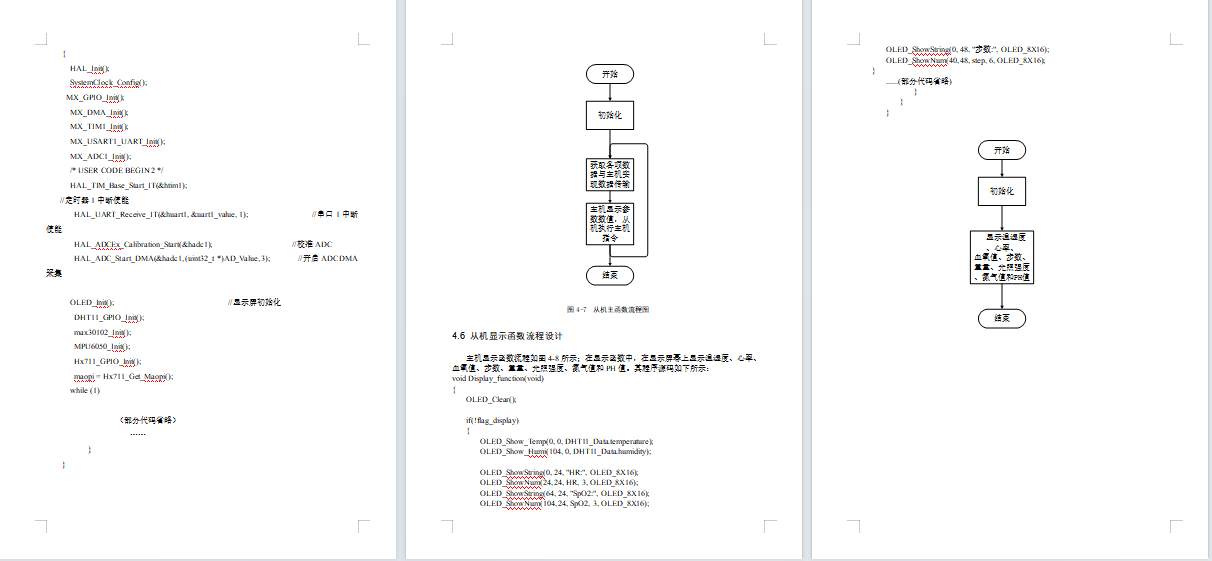

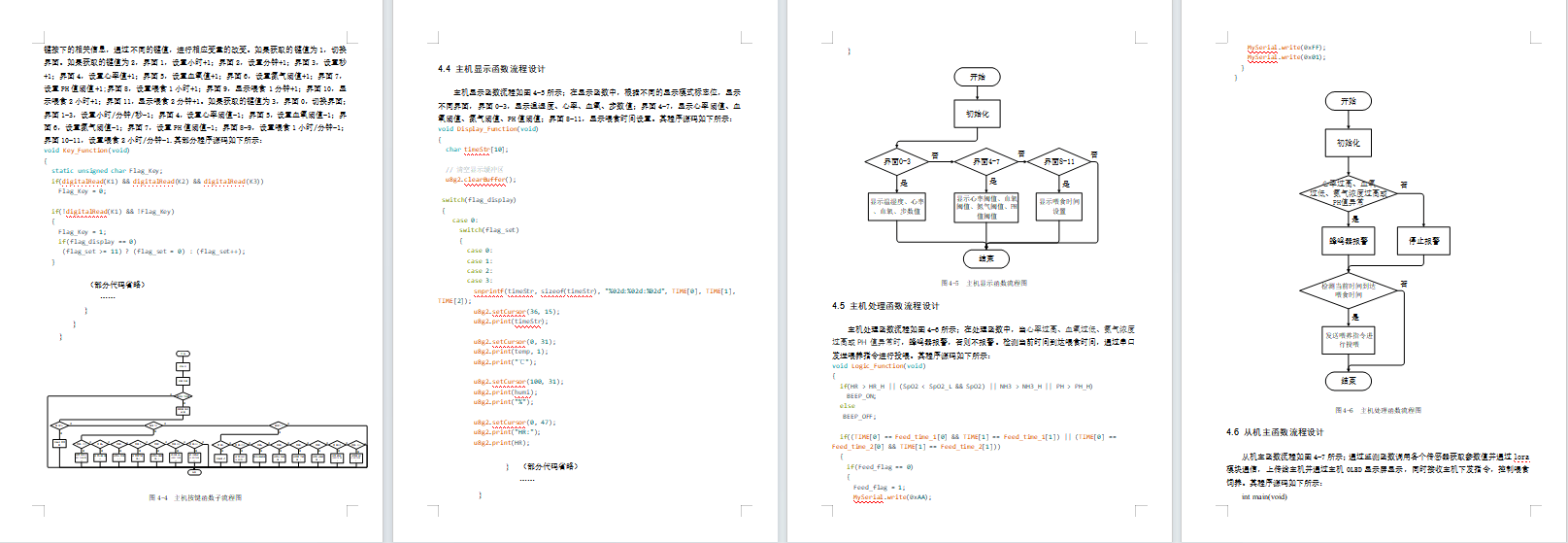

软件设计流程：

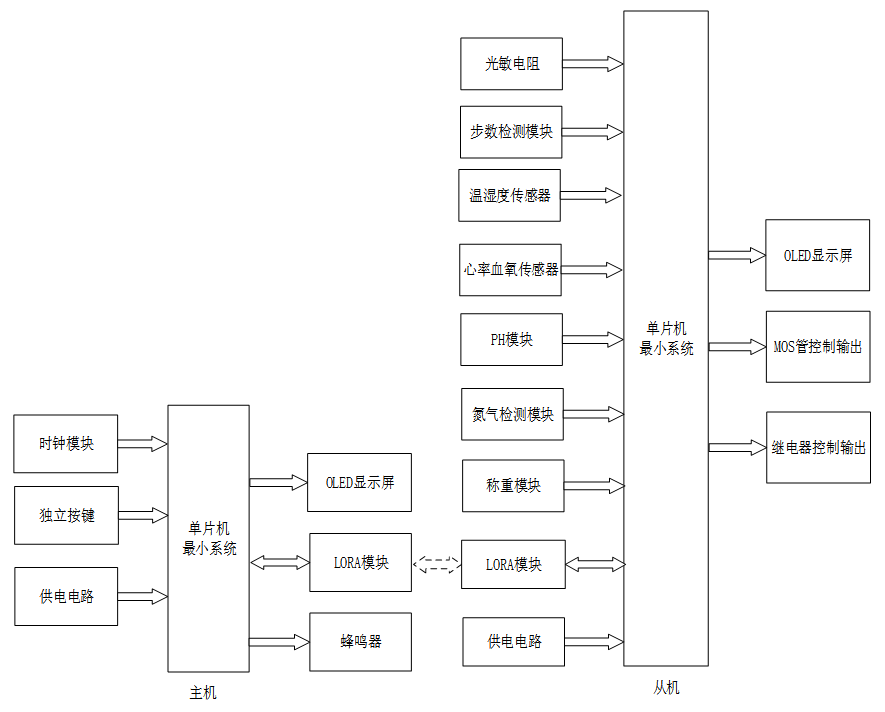

系统框图：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成的基于STM32的奶牛自动喂养系统的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。该系统分为从机部分和主机部分。
主机输入部分由两部分组成，第一部分是时钟模块，获取网路时间；第二部分是独立按键，用于切换界面、修改时间、设置阈值界面；第三部分是供电电路，给主机部分供电。输出由三部分组成，第一部分是OLED显示屏，用于显示获取的温度、湿度、心率血氧值、步数、阈值、设置时间的界面；第二部分是LORA模块，通过该模块实现与从机数据的传输；第三部分是蜂鸣器，当各项数据超过阈值，进行报警。
从机输入部分由九部分组成，第一部分是光敏电阻，检测光照强度；第二部分是步数检测模块，检测步数；第三部分是温湿度传感器，检测温湿度；第四部分是心率血氧模块，获取心率血氧值；第五部分是PH模块，通过该模块检PH值；第六部分是但其检测模块，检测氮气的浓度；第七部分是压力检测模块，检测饲料的重量；第八部分是LORA模块，和主机进行数据传输；第九部分是供电电路，给从机提供电源；输出由三部分组成，第一部分是OLED显示屏，显示显示心率血氧值、温湿度、步数、重量、光照强度、氮气、PH值；第二部分是MOS管控制输出；第三部分是继电器控制输出，控制喂食。

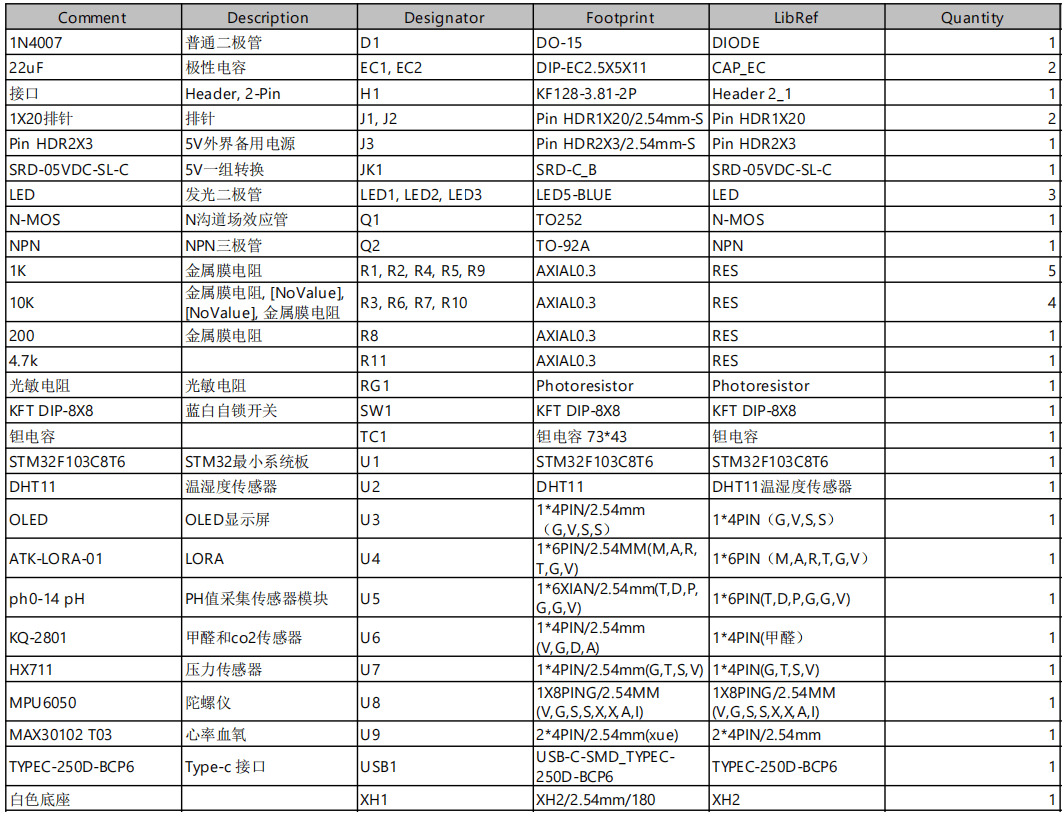

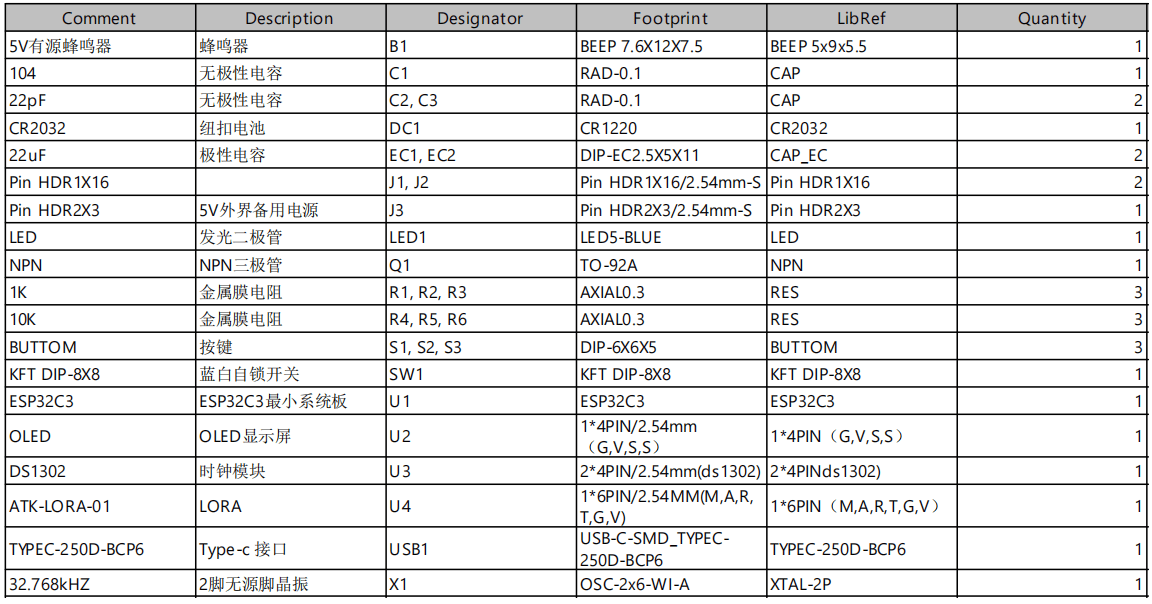

硬件清单：
主机：
从机：
