编号：

T3522405E

设计简介：

本设计是基于STM32的奶牛自动喂养系统，主要实现以下功能：

1.从机采集传感器数据向主机传输
2.主机可显示数据、调整阈值、将数据上传到自己生成的Web端
3.可通温湿度传感器检测温湿度
4.可通过心率血氧传感器检测当前的心率血氧
5.可通过MPU6050检测步数
6.可通过压力传感器检测饲料重量
7.可通过PH传感器检测水质
8.可通过氨气传感器检测当前氨气值
9.可通过按键设置喂食时间，定时喂食
10.可通过DS1302提供系统时间

电源： 5V
传感器：温湿度传感器（DHT11）、心率血氧传感器（MX30102）、六轴传感器（MPU6050）、压力传感器（HX711）、PH传感器（ph0-14 pH）、氨气传感器（KQ2801）、时钟模块（DS1302）
显示屏：OLED12864
单片机：STM32F103C8T6、ESP32C3
执行器：继电器、N-Mos
人机交互：独立按键

标签：STM32、OLED12864、ESP32C3、DHT11、MX30102、MPU6050、HX711、ph0-14 pH、KQ2801、DS1302、继电器、N-Mos、独立按键

题目扩展：智能养殖系统、智能手环

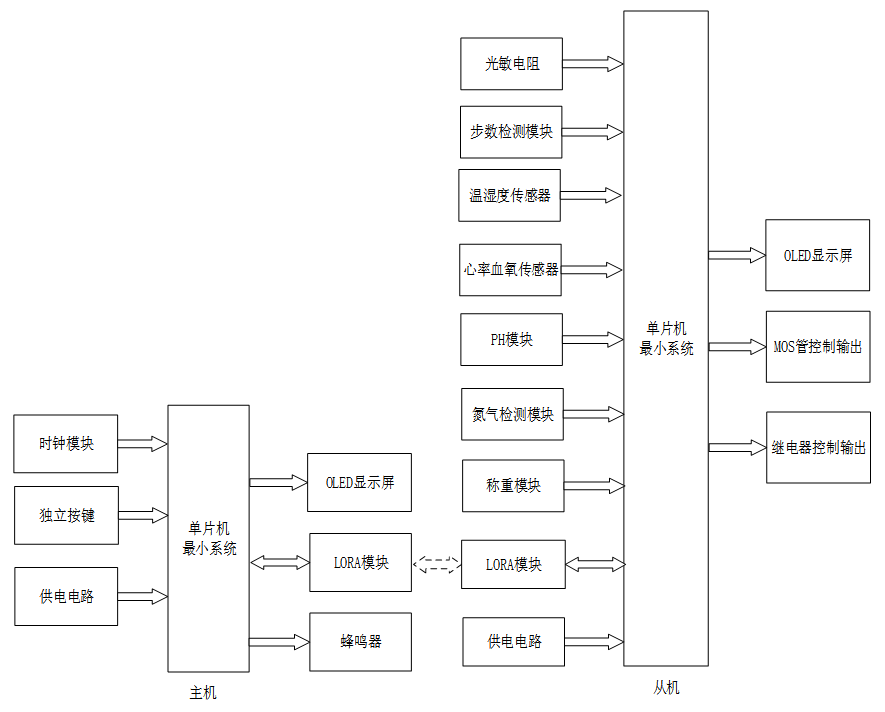

基于 STM32 的奶牛自动喂养系统设计

一、主控部分

二、输入部分

（一）主机输入部分

1. 时钟模块：获取网络时间
2. 独立按键：用于切换界面、修改时间、进入参数阈值设置界面
3. 供电电路：为主机部分供电

（二）从机输入部分

1. 光敏电阻模块：检测养殖环境光照强度
2. 步数检测模块：检测奶牛活动步数
3. 温湿度传感器模块：检测养殖环境温湿度
4. 心率血氧模块：获取奶牛的心率与血氧值
5. PH 检测模块：检测养殖相关液体（如饮水、饲料汁液）的 PH 值
6. 氮气检测模块：检测养殖环境中氮气的浓度
7. 压力检测模块：检测饲料的重量
8. LORA 模块：与主机进行数据传输
9. 供电电路：为从机部分供电

三、输出部分

（一）主机输出部分

1. OLED 显示模块：显示从机传输的温度、湿度、心率血氧值、步数，以及参数阈值、时间设置界面
2. LORA 模块：实现与从机的数据交互传输
3. 蜂鸣器报警模块：当从机检测的各项数据（如温湿度、心率血氧、氮气浓度等）超过设定阈值时，触发报警

（二）从机输出部分

1. OLED 显示模块：显示奶牛心率血氧值、养殖环境温湿度、奶牛步数、饲料重量、光照强度、氮气浓度、液体 PH 值
2. MOS 管控制模块：（根据系统需求扩展控制功能，如控制辅助设备运行）
3. 继电器控制模块：控制喂食装置的启停，实现自动喂食
